基于CC-Link的爐窯網絡控制系統的設計與實施

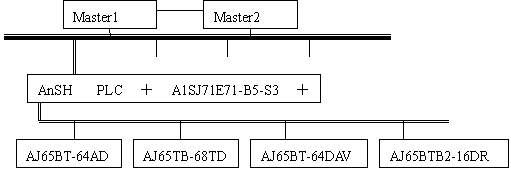

| 按照DA、DB、DG對應連接，另外接好屏蔽線和終端電阻，一般的系統接線便可完成； 設置簡單：CC-Link的每種兼容設備都有一塊CC-Link接口卡，系統還需要對每一個站的站號和速度及相關信息進行設置，而這些信息在這些接口模塊上有相應的開關進行設置。 維護簡單：由于CC-Link的卓越性能，和豐富的RAS功能，為CC-Link的維護方便性和運行可靠性提供了強有力的保證，其監視和自檢測功能使CC-Link系統的維護和故障后恢復系統變得方便和簡單。 3 系統設計 3.1 系統組成 為了提高整個控制系統的安全性以及可靠性，系統采用了雙機冗余措施。在雙主機系統中，二者處于對等地位，并且同時可以監測對方的運行情況以及網絡的沖突偵聽，并相互間傳遞心跳信息，一旦發現對方系統出現故障或者連接的網絡故障，監測方立即接管測控任務，從而保證了系統在任何時候系統主機的完整性和完好性，只要主機和網絡安全，控制系統便會安全，實時性便可得到保證。兩臺冗余主機內均安裝了PCI總線的CC-Link總線網絡適配卡A80BD（E）－JB1BT13，主機配置相同以保證二者的MTTF、MTBF相近似，滿足系統相似性原理，對控制系統的安全性設計提供了保證。 從站采用AnSH PLC 智能控制單元，主要作用是管理AD、DA、DI/DO的端口I/O操作以及計數定時模塊的設定，并且將所采集的數據負責上傳到主站，并從主站獲得的控制參數下傳之AO、DO模塊，控制相應的執行結構。AD、DA、DI/DO以及計數定時模塊分別用于采集煅燒爐中的溫度、給控制三相異步電機旋轉的變頻器提供0～10V控制信號源、控制電機的起停以及監測控制開關的狀態、控制三相異步電機旋轉的時間等。模塊的選用為：★模擬量采集：AJ65BT-64AD ，★模擬量輸出：AJ65BT-64DAV ，★數字量輸入/輸出：AJ65BTB2-16DR，★熱電偶輸入：AJ65TB-68TD ，★高速計數器：AJ65BT－D62。四條從站的配置是相同的，分別控制四條生產線。 為了將系統集成為具有測量、控制、管理功能于一體的測控系統，在車間級的Intranet中集成了生產在線數據庫以及控制參數與工藝數據庫服務器，生產在線數據庫服務器主要用于管理當日當班的人員、計劃調度以及生產完成情況，工藝數據庫服務器主要用于記錄生產工藝參數、重要工段以及重要設備的定時抽檢數據、故障幾率等，便于了生產管理。整個程序的設計功能如下： 3.2 系統功能： (1) 網絡，整個監控系統采用CC-Link現場總線，可高速的將現場數據傳至主站進行管理。 (2) 主站和從站，采用一臺三菱A系列PLC負責CC-Link網絡的管理, 以及將數據送到上位PC機進行分析和將中控室發出的指令送至現場從站。 (3) PC機單元，PC機將操作指令通過從站1 PLC傳送給受令執行單元執行操作，遠程執行單元將工作狀態通過從站PLC 傳送給PC機。PC機將車間中所有控制的工作狀態（開，關，報警）信息顯示出來供操作人員監控。PC機接到報警和停線信息立即打印故障信息并計時。統計停線時間。并通過聲卡驅動音箱進行語音提示。 (4) 為保證系統內大量的數據傳輸，我們每一條生產線的參數采集和控制由一臺CC-Link從站完成。所有測控參數測量值通過CC-Link 與從站通訊。 4 結束語 眾所周知，CC-Link網絡由于具有眾多的優點以及眾多廠商的支持，在控制領域得到了成功應用，已得到了用戶的高度評價。尤其是與傳統的控制方法相比，在系統設計，安裝調試，維護和擴展上，具有不可比擬的優勢。因此，在實時控制領域成功應用CC-Link具有典型的意義。  javascript:if(this.width>580)this.width=580"> javascript:if(this.width>580)this.width=580"> |
