根據上述分析，參照西門子S7-200產品目錄，選用主機為CPU226 PLC一臺、另加上一臺模擬量擴展模塊EM235。

　?。?）變頻器模塊的選型：

　　目前，市場上存在各種各樣的變頻器，本設計采用ABB公司的ABB ACS800變頻器。ACS800系列傳動產品******的優點就是在全功率范圍內統一使用了相同的控制技術，例如啟動向?qū)В远x編程，DTC控制，通用備件，通用的接口技術，以及用于選型、調試和維護的通用軟件工具。內含啟動引導程序，令您調試易如反掌；自定義編程：內置可編程模塊，猶如PLC令您發揮自如；體積小巧：內置濾波器，斬波器及電抗器、性能卓越。

　　4 系統的控制流程：

　?。?）程序設計前準備工作：了解系統概況，形成整體概念，熟悉被控對象、編制出高質量的程序，充分利用手頭的硬件和軟件工具。

　　（2）程序框圖設計：這步的主要工作是根據軟件設計規格書的總體要求和控制系統具體要求，確定應用程序的基本結構、按程序設計標準繪制出程序結構框圖，然后在根據工藝要求，繪制出各功能單元的詳細功能框圖。

　?。?）編寫程序：編寫程序就是根據設計出的框圖逐條地編寫控制程序，這是整個程序設計工作的核心部分。

　?。?）程序測試和調試：程序測試和調試不同，軟件測試的目的是盡可能多地發現軟件中的錯誤，軟件調試的任務是進一步診斷和改正軟件中的錯誤。

　?。?）編寫程序說明書：程序說明書是對程序的綜合說明，是整個程序設計工作的總結。

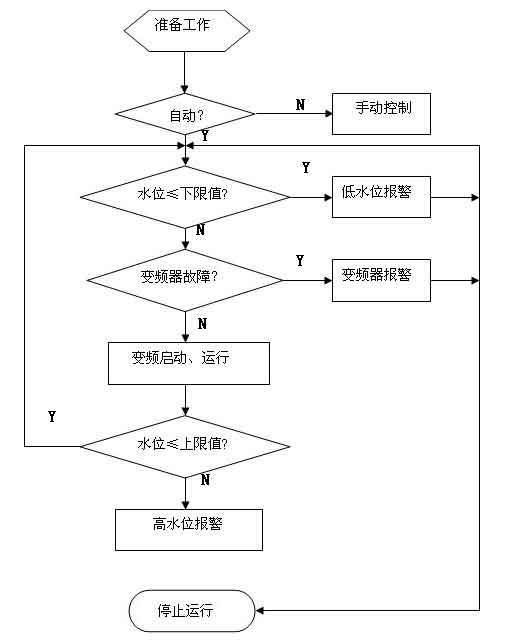

　　下面是系統設計流程圖：
