從19世紀中葉第一臺氣力輸送設備問世至今，氣力輸送技術在世界各國得到了迅速發展和應用。而輸送對象也從早期的谷物、面粉和信件迅速發展到水泥、建材、化工、冶金、電力、礦山、鑄造等行業。通過將氣力輸送工藝與當代自動化技術相結合，氣力輸送自動化系統得到了迅速發展，該系統的廣泛應用也為提高生產效率、減輕勞動強度發揮了重大作用。然而，隨著實際應用要求的不斷提高，當前的氣力輸送系統在系統設計與實際運行的過程中也逐漸暴露出諸如硬件設計理論依據不足、工藝參數不穩定、現場進出物料不暢、倉泵噴料等一系列問題。

因此，為了解決實際生產中所凸現的問題并完善當前的氣力輸送系統，摸索氣力輸送系統生產運行的規律與工藝參數，從而為氣力輸送系統的現場應用提供可參照的科學依據與實驗基礎，建造一套能夠模擬現場的氣力輸送實驗系統就顯得尤為必要。

在自動化領域，DCS、現場總線、SCADA、PLC技術的蓬勃發展為自動化技術的發展注入了新的活力。該領域先進技術與傳統生產工藝的結合，已使得生產工藝、產品質量得到了較大的改善與提高。本文以南京順風氣力輸送有限公司的氣力輸送機械平臺為基礎，同時結合SIEMENS公司的PRODAVE數據鏈接庫、S7-300系列PLC等軟硬件方面的先進技術，經過二次開發，成功的構建了一套能夠模擬現場的氣力輸送自動化實驗系統，為氣力輸送自動化系統的設計與現場實施提供了極大的幫助。

2 氣力輸送實驗系統工藝及功能要求

氣力輸送就是利用氣流作為輸送動力，在管道中搬運粉、粒狀固體物料的方法。一個完整的氣力輸送系統通常由空氣或氣體源、把物料加入管內的設備、輸送管道以及從輸送空氣中分出被輸送物料的分離設備等組成。以常用的粉煤灰倉式泵氣力輸送系統為例，它主要由倉式輸送泵、管道、氣源、輸送目的地（如灰?guī)欤┖?a >控制部分組成，如圖1所示。

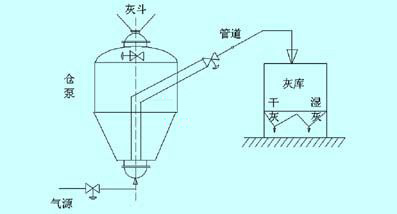

圖1 倉式輸送泵氣力輸送系統組成
