CallerID來電顯示器原理與設計

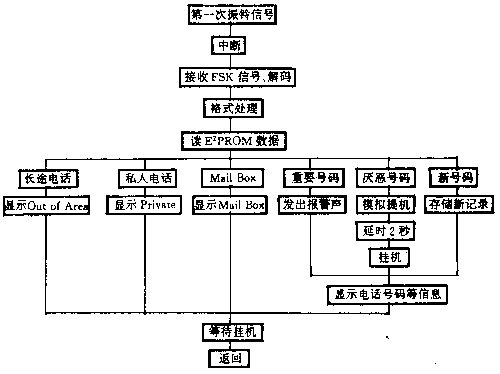

| 一、 來電號碼顯示技術的基本原理 來電號碼顯示實際上是現代電信交換網絡可以提供的一項服務業務。就其機理而言，是指交換機對用戶提供來電號碼專用格式的數據的傳送，而用戶終端利用符合數據解碼格式要求的端機進行接收和顯示。當交換機發出第一次振鈴信號后，緊接著發出一串調制信號（現用的主要有FSK和DTMF兩種格式的信號），此信號包含著撥號方的電話號碼、日期、時間、姓名等信息。來電號碼顯示器在每一次振鈴信號的喚醒下，開始接收FSK信號，經解碼芯片（如Motorola 的RC145447）獲得其中信息，由單片機進行格式處理并在屏幕上顯示出來。同樣，若傳輸過來的是DTMF來電號碼信息，只需由DTMF解碼芯片來進行數據解碼，即可顯示DTMF的來電號碼。 二、 電路原理及設計 本文介紹的來電號碼顯示器以MC68HC05P1為主控單片機，控制MC145447接收符合Bell202標準的FSK信號。其中，單制式信息包括日期、時間、電話號碼；復合制式信息包括日期、時間、電話號碼、姓名。來電顯示器可存儲60個記錄。 1. 主要功能介紹 該機的主要功能有如下五個方面。 1) 一般Call ID接收顯示功。Call ID平時處于等待狀態，當電話振鈴時被喚醒，進入接收狀態。LCD開始顯示接收到的信息。 2) 長途電話或私人電話批示功能。當Call ID接收到長途電話或私人電話時，電話號碼空缺，屏幕上顯示Out of Area (長途電話)或Private（私人電話）。 3) Mail Box指示功能。當電信局開通Mail Box服務項目時，Caller ID能顯示"Mail Box"表示有留言。 4) 重要號碼報警功能。接收到的信息與存儲器中被設置成重要號碼的記錄相同時，Call ID會發出報警音，提醒用戶接聽電話。 5) 厭惡電話的過濾功能。接收到的信息與存儲器中被設置成厭惡號碼的記錄相同時，Call ID會自動模擬提機2S再掛機，使對方電話打不進來。 2. 電路圖及說明 電路如圖3.8-1所示。

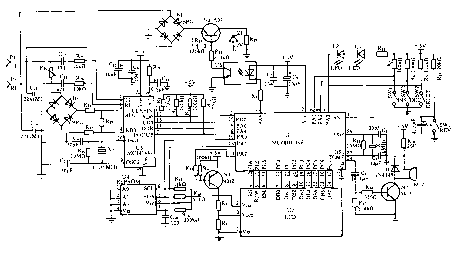

從圖中可見TI-RI為外接電話線；MC68HC05P1為主控單片機，用于控制信號的接收，信息的顯示、存儲，以及數據顯示格式的輪換等；MC145447為FSK信號的接收解碼芯片；LCD202為2行╳20字符LCD顯示屏；U4（24C16）為E2PROM存儲器；系統使用+5V直流電源工作。 本文出自深圳大學EDAI工程技術研究開發中心 |
