金銀湖100萬噸水泥粉磨站監控系統

粉磨站監控系統

福建建福水泥股份有限公司永安金銀湖水泥有限公司年產100萬噸粉磨站監控系統是我公司采用DAQ Factory(組態工廠)開發。它是一個典型的上下位機結構，控制點數有1600多個點，其中上位機部分是用DAQ Factory(組態工廠)設計。下位機使用日本OMROM公司的PLC。用于100萬噸級以下的粉磨站的生產監控。為保證整條生產線的正常運行，監控系統對粉磨站的喂料、生產、輸送的過程進行全面監視和控制。實現粉磨站的

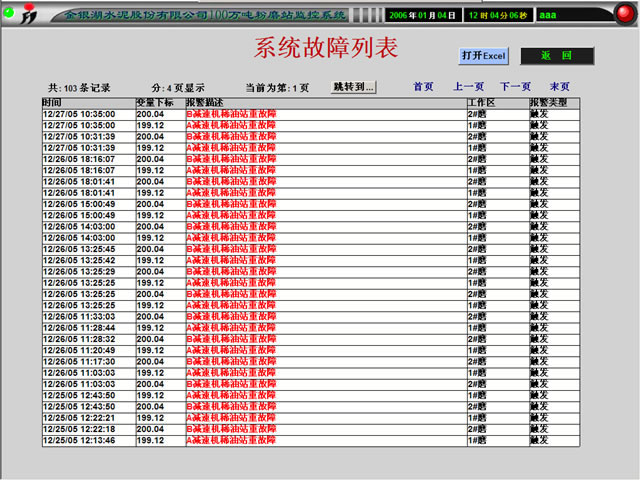

1. 實時數據采集、顯示、報警、記錄。

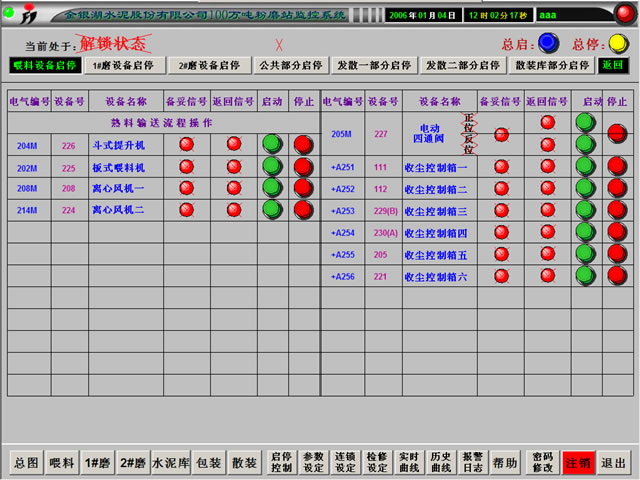

2. 設備狀態顯示、報警。

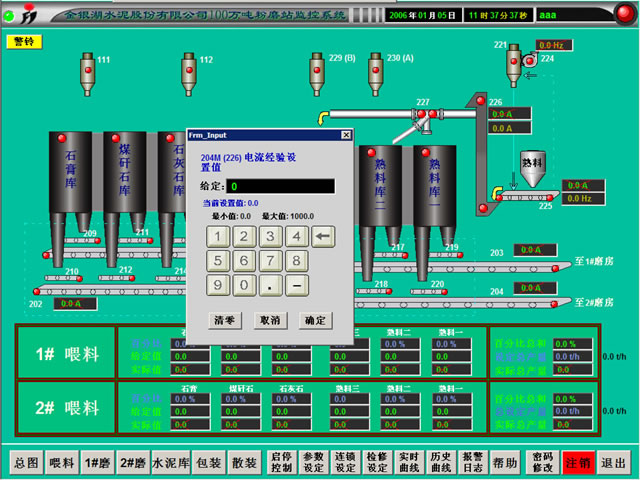

3. 喂料的手動和自動調整。

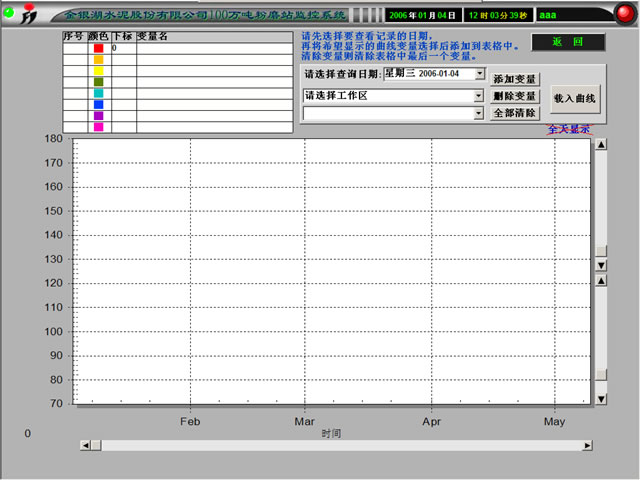

4. 實時曲線，歷史曲線。
5. 生產報表生成。

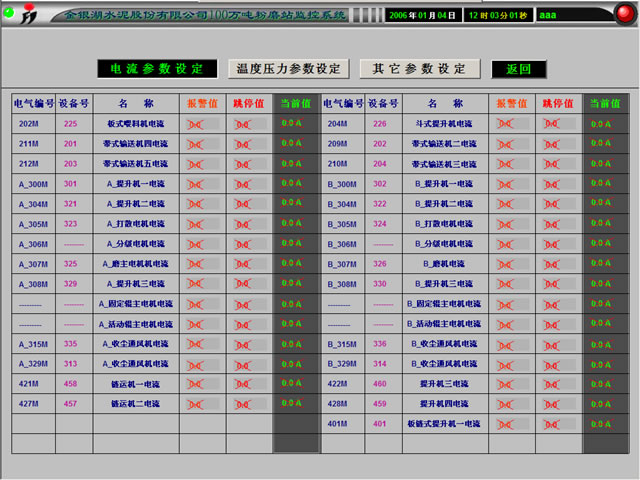

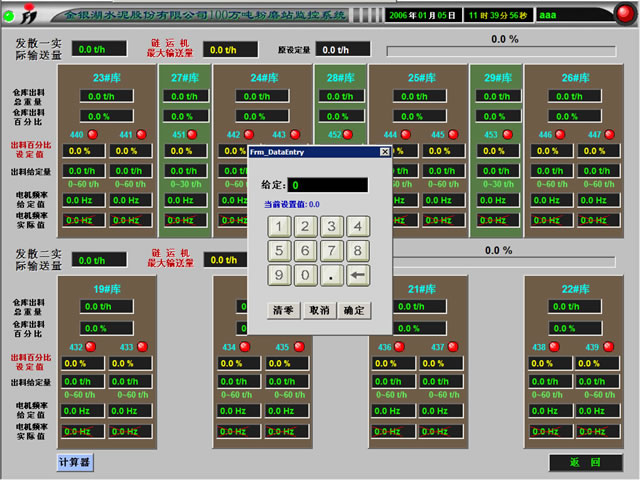

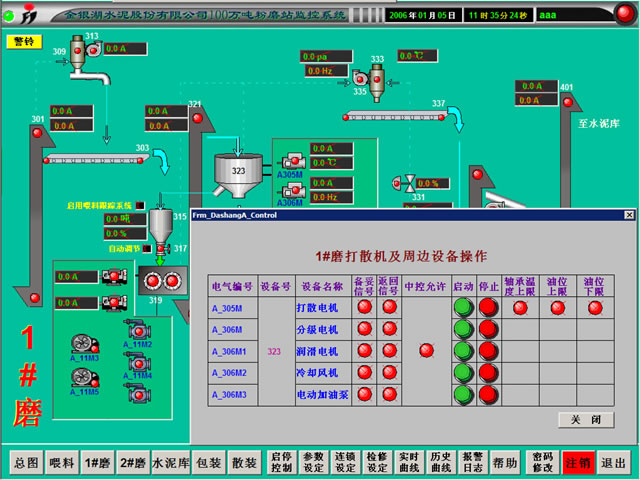

以下是組態工廠DAQFactory的軟件界面:

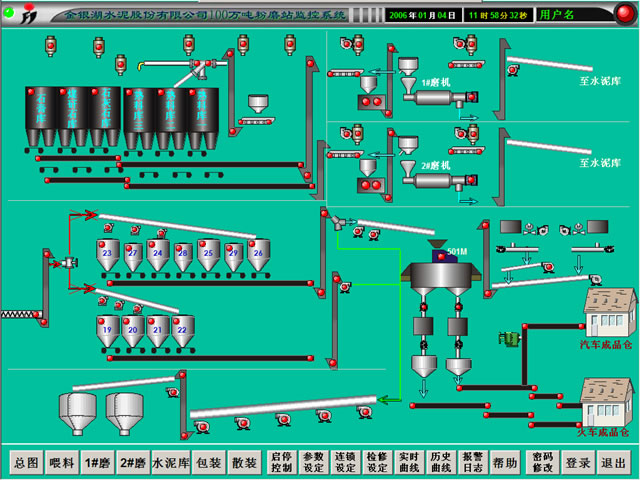

主界面
