配電監控系統
一、ADE-DMS2000 配電監視系統簡介
二、ADE-DMS2000 配電監視系統軟件系統
三、ADE-DMS2000 配電監視系統硬件系統
四、ADE-DMS2000 系統典型案例應用
一、 ADE-DMS2000 配電監視系統簡介 1 、概述 目前，針對配電監視系統開發的軟硬件系統眾多，但所有這些系統適用于大型的配電系統而開發，它系統容量大，一般采集量均在幾萬個點以上，相應它的成本較高，市場價格也較為昂貴。然而，社會上大量的小型配電系統如大樓、賓館、酒店、小區、單位、工礦企業等的配電系統，由于其系統小，相應要求的采集數量也少（一般采集量在 1000 點以下）這些用戶為提升設備管理能力，提高自動化水平，也迫切需要引入監控系統，很顯然，若采用大系統的監控系統，系統的利用率極低，資源造成大量浪費，從而極大浪費投資。為此，澳德公司在對以上小型配電系統充分調研基礎上，專門針對該類型用戶研發了一套配電監視系統—— ADE DMS2000 ，并開發了 ADE DMS2000A 與 ADE DMS2000B 兩大系統。 DMS2000A 系統主要提供監視功能， DMS2000B 系統主要提供監控功能。 澳德公司的 ADE DMS2000 系統采用 PC-BASED 技術，充分利用與發揮 PC 機成熟的技術，技術先進。系統結構簡單硬件少（僅配備前端采集模塊與后臺 PC 主機），接線方便 ( 大部分為拔插型接線， DMS2000A 為音頻接口， DMS2000B 為 USB 接口 ) ，系統安全可靠、維護工作量少。本系統可與智能型開關設備進行通訊也可與非智能開關設備交換信息，同時可與上層如建筑物 BA 系統、工礦企業 FCS 、 DCS 系統連接。 ADE DMS2000 系統可提供一、二次電氣系統圖，設備清單管理，運行事故與預告音響報警，電氣連鎖邏輯編寫，電氣運行方式改變，數據采集記錄存儲，負荷能量分配的完善功能。 ADE DMS2000 系統所有設計均充分考慮電氣人員運行操作習慣與便捷，是我公司電氣工程師與軟件工程師精心合作的成果，是電氣人員運行與維護的好幫手，它使用方便，非常適合電氣人員使用，不需要具備太多計算機專業知識就能十分方便進行各種操作。是大樓、酒店、賓館、小區、工礦企業電氣人員、電工們理想的專業工具。 2 、系統功能 2.1 DMS2000A 系統功能
• DMS2000B 系統功能
• 系統總體指標 3.1 DMS2000A I/O 指標 采集模擬、數字量總數： 416 個 3.2 DMS2000B I/O 指標 數字量輸出輸入總數： 1280 個 模擬量輸入總數 512 個 模擬量輸出總數 128 個 3.3 其它技術指標 模擬量交換周期 : <3s 遙信變位傳送時間 : <3s 全系統實時數據掃描周期 : 5s 畫面調用響應時間 : ≤ 1s 畫面實時數據刷新時間： ≤ 5s 打印報表輸出周期 : 按需整定（一般每小時輸出一次） 遙信正確率 : 99.99% 系統可用率不小于 : 99.99% 平均無故障時間 : 工作電源電壓 : 220V ± 20% 工作溫度 : -20~60 ℃ 濕度 : <85% 事故推畫面時間 : ≯ 1S 操作員發出命令到就地控制系統時間： ≯ 1S 遙測綜合誤差 ： <0.1% 遙信傳送時間： ≤ 2S 遙測傳送時間： ≤ 2S • 系統結構圖 4．1 DMS2000A 系統結構圖
4.2 DMS2000B 系統結構圖
二、ADE-DMS2000 配電監視系統軟件系統 • 主界面 圖（略） • 電氣平面布置圖 圖（略） • 電氣一次系統圖界面 圖（略） • 電氣二次原理圖界面 圖（略） • 事故、預告信號界面 圖（略） • 設備清單界面 圖（略） 三、 ADE-DMS2000 配電監視系統硬件系統 • 主機配置 基本配置 : CPU ： Pentium III 以上 硬盤： 1GB 以上 內存： 128MB 以上 聲卡： Direct 3D 聲卡 顯卡：支持 Direct 3D 顯卡 32M 顯存以上 網卡： 10M 光驅： 8 倍速以上 顯示器： 15 寸以上彩顯 打印機：彩色打印機 操作系統： WIN98 以上 建議配置 : CPU ： Pentium IV 以上 硬盤： 1GB 以上 內存： 256MB 以上 聲卡：獨立聲卡 顯卡：支持 Direct 3D 顯卡 64M 顯存以上 網卡： 100M 光驅： 16 倍速以上 顯示器： 17 寸以上彩顯 打印機：彩色打印機 操作系統： WIN2000 以上 2 、采集模塊配置 • DSS14 監視采集模塊配置 ※ 聲卡接口、音頻線接線方式 ※ 14 路直流數字或模擬輸入；
※ 輸入范圍可擴展；
• U12 監控采集模塊配置 ※ USB 接口接線方式 ※ 12 位、八個單端或四個差動的模擬量輸入
• 2 個模擬量輸出
• DSS-HUB16 集線器配置 • 音頻插座接口 • 16 路音頻口輸出 • AC 220V ± 10% 50HZ 電源 • 工作溫度 -5~45 ℃ • 工作濕度 0%~90% • U SB-HUB8 集線器配置 ※ USB 插座接口 ※ 8 路 USB 口輸出 ※ AC 220V ± 10% 50HZ 電源 ※ 工作溫度 -5~45 ※工作濕度 0%~90% • 采集模塊選型及功能表
四、 ADE-DMS2000 系統典型案例應用 1 、 ＊＊ 賓館電氣一次系統圖

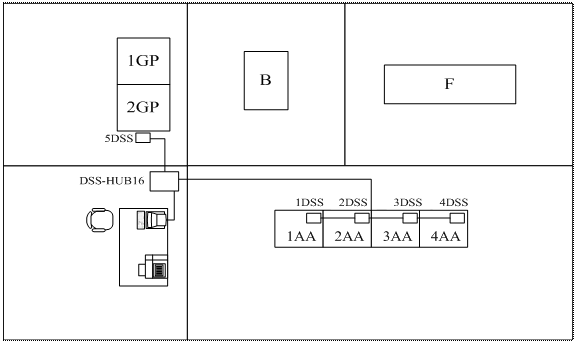

2 、 ＊＊ 賓館電氣平面布置圖
3 、 ＊＊ 賓館 DMS2000A 配電監視系統拓撲圖

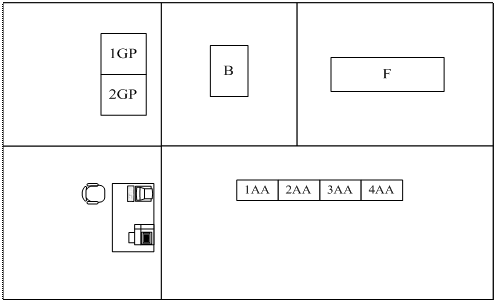

4 、 ＊＊ 賓館 DMS2000 配電監視系統布置圖
|
※ ±5 伏輸入范圍，或 4-20 毫安電流輸入；
※ 聲卡接口
※ 最高采樣頻率可達 1000Hz ；
※ 利用聲卡 16 位的采集精度；
※ 可支持高達 10 兆歐的輸入阻抗；
※ 具有連續讀取功能；
※ 可以進行遠距離傳輸；
※ 可以在任何 Windows 版本下使用；
※ 可在工業溫度范圍內使用；
※ ±10 伏的模擬量輸入范圍
※ 20 個數字輸入輸出口（每個口的速率可達到 50 赫茲）
※ 具有可編程放大器，增益為 1 ， 2 ， 4 ， 5 ， 8 ， 10 ， 16 或 20 倍
※ 采樣速率可高達 8000 赫茲（在短時讀模式下）或 1200 赫茲（在連續讀模式下）
※ 支持軟硬件定時采樣
※ 1 個 32 位計數器
※ 具有看門狗定時器功能
※ 是個使用方便的 PnP USB 設備
※ 一個 USB 口可以連接 80 個 LabJack 從而組成龐大系統
※ 百分之百的軟件控制，沒有任何跳線或開關
※ 不需要外部電源
※ 可在視窗操作系統 98SE ， ME ， 2000 或 XP 上使用
※ CE 認證產品
※ 可在工業溫度范圍內使用
