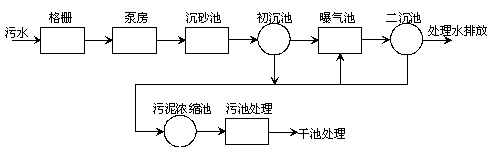

　　污水處理廠的設備是全天候運轉的，而且曝氣機和潛水泵是污水處理的核心設備，需要用變頻器對曝氣機的鼓風機（羅茨風機）和潛水泵進行調速。

　　1 、變頻器在鼓風機（羅茨風機）上的應用

　　鼓風機將壓縮空氣通過管道送入曝氣池，讓空氣中的氧溶解在污水中供給活性污泥中的微生物。鼓風機在工頻狀態下起動時，電流沖擊較大，容易引起電網電壓波動，而鼓風機（羅茨）風壓一定，風量只能靠工作臺數及出氣閥來調節，實際生產運行中往往是通過調節出氣閥門來控制，即增加管道阻力。因而許多能量多浪費在閥門上。隨著變頻調速器的廣泛應用，利用變頻器的調速范圍寬，機械特性硬等特點，在羅茨風機上應用了 TD2000 系列變頻器。由于變頻器的軟啟動大大的減小了電機起動時對電網的沖擊，而且在正常運行的時候，將出氣閥門開到******，根據工藝和參數的要求，適當?shù)恼{(diào)節（通過控制系統的電位器）電機的轉速來調節管道的風量，從而來調節污水中的氧氣含量。而且可以根據溶解氧傳感器反饋的信號（ 4~20MA ）很方便的實現閉環自動控制。免去了許多繁瑣的人工操作，并且具有明顯的節電效果，以下是風機的節電率統計。

　　用三臺變頻器控制三臺風機，其中兩用一備，電機的功率 P=55KW ，設計風量為 Q 。空載損耗為 10% ，轉速 1250 轉 / 分。若風機正常在 970 轉 / 分以下連續可調，污水處理每天所需的供風量為 1.5Q 。

　　（1）一臺工頻運行，一臺變頻運行；則全速 P0= （ 55-55*10% ） =49.5KW P1=55KW
P2=5.5+49.5* （ 50% ） 3=11.7KW 總消耗的功率為 67KW

　　（2）兩臺變頻運行時每臺的平均供風量為 75%Q P1+P2=5.5+ （ 75% ） 3*49.5=26.4KW 總消耗的功率為 52.8KW

　　（3）三臺變頻運行時，每臺的平均供風量為 50%Q P1=P2=P3=[5.5+(50%)]3*49.5=11.7KW 總消耗的功率為 P1+P2+P3=35.4KW

可見三臺風機全投入變頻運行時************。假定每月工作 30 天，每天工作 24 小時，按每度 0.7 元計，則方案三可以比其他兩個方案多節省電纜 8000 元左右。

　　2 、變頻器在潛水泵上的應用

　　潛水泵起動時的電流沖擊及調節壓力 / 流量的方式與鼓風機相似。潛水泵起動時的急扭和突然停機時的水錘現象往往容易造成管道松動或破裂，嚴重的可能造成電機的損壞，且電機起動 / 停止時需開啟 / 關閉閥門來減小水錘的影響，如此操作一方面工作強度大，且難以滿足工藝的需要。在潛水泵安裝變頻調速器以后，可以根據工藝的需要，使電機軟啟 / 軟停，從而使急扭及水錘現象得到解決。而且在流量不大的情況下，可以降低泵的轉速，一方面可以避免水泵長期工作在滿負荷狀態，造成電機過早的老化，而且變頻的軟啟動大大的減小水泵啟動時對機械的沖擊。并且具有明顯的節電效果。

　　二、系統應用效果

　　污水處理廠中的鼓風機和潛水泵在使用了 TD2000 系列變頻器以后，不但免去了許多繁瑣的人工操作，不安全隱患因素，并使系統始終處于一種節能狀態下運行，延長了設備的使用壽命，更好的適應了生產需要。而且安圣變頻器豐富的內部控制功能可以很方便地與其他控制系統實現閉環自動控制。從半年運行情況來看，效果很好。因此，在污水處理廠或相似的系統中使用變頻器應具有很好的推廣價值。

　　2. 煙臺熱電廠熱力總公司 1999 年在供熱管路循環水泵上使用 160KW 變頻調速器，采用壓力傳感器檢測管網的壓力，通過 PID 調節給出一路模擬信號到變頻器，變頻器給出適當?shù)碾妷汉皖l率給循環水泵電機，調節泵的轉速和輸出功率，這樣形成一個閉環反饋系統維持管網的壓力恒定，并且可以通過內部 變頻軟起 自動依照當時所需功率，確定所需啟停泵的數量。

　　在實際應用中檢測，隨著使用時間白天、晚上的不同，供熱量不同，所需的供水的功率也不同，傳統的調節方式是通過閥門的調節并沒有降低供水的功率，只是將多余的水量通過旁通返回，加入變頻改造后，所有的旁通閥關閉。系統一方面通過檢測管網的壓力，進行 PID 調節，變頻輸出功率自動啟停所需泵的數量和轉速給出設定的壓力，從而將多余的能量節省下來，另一方面，電機和泵的轉速可以根據所需壓力自動將轉速降下來，軸承和其他機械部件磨損大大降低，故障率減少。

　　總之，通過使用惠豐公司的交流變頻器對循環水泵進行改造后，不但操作方便簡單維護量少，而且有顯著的節能效果，并且實現高度自動化調節，達到優質供熱服務要求

　　3. 通用變頻器中的專用 DSPs 控制器

　　自 1982 年美國德州儀器公司（ TI ）推出第一個數字信號處理器 DSPs （ DigitaI Signal Processors ）芯片 TMS32010 以來，隨著超大規模集成電路 VLSI 技術和控制技術的迅速發展， DSPs 技術與產品不斷更新?lián)Q代， DSPs 芯片不僅在運算速度上有了很大的提高，而且在通用性和靈活性方面了極大地改進，性能價格比也大大提高，應用領域的不斷擴大。目前 90 ％以上的產品出自四大 DSPs 廠商，即德州儀器公司 TI （ Texas lnstruments ）、朗訊技術公司 Lucent （ Lucent Technologies ）、模擬設備公司 AD （ Analog Devies ）和摩托羅拉公司 Motorola 。

    其他的 DSPs 廠商還有 AT ＆ T 、 Fujitsu 、 Harris 、 IDT 、 INMOS 、 NEC 、 OKI 、 SamSung 等 80 余家，他們主要生產用于特殊功能的設備，如調制解調器、 MPEG 譯碼器、硬盤驅動器等。DSPs 芯片按執行速度可分為低執行速度產品，一般為 20 ～ 50MIPS ，能維持適量存儲和功耗，提供了較好的性能價格比，適用于儀器儀表和精密控制等；中執行速度產品，一般為 100 ～ 150MIPS ，結構較為復雜，具有較高的處理速度和低的功耗，適用于無線電信設備和高速解調器等；高執行速度產品，一般為 1000MIPS 以上，處理速度很高，產品結構多樣化，適用于圖像技術和智能通信基站等三個檔次。按其工作的數據格式將其分為兩大類定點 DSPs 芯片和浮點 DSPs 芯片。定點 DSPs 品種最多，處理速度為 20 ～ 2400MIPS ，其最主要優點是功耗低，價格便宜，體積小，但運算精度不太高，一般是 16 位，片內 32 位。浮點 DSPs 處理速度為 40M ～ 1GFMPS ，特點是功耗大，價格高，體積也稍大，但運算精度高，一般是 32 位，片內是 40 位。

　　1 、數字信號處理器 DSPs 芯片的體系結構及其主要特點

　　DSPs 芯片是專為高速數字信號處理而設計的，由于采用了不同于普通單片機的體系結構，因而具有一些顯著的特點。 DSPs 處理器和諸如英特爾、奔騰或 Power PC 的通用處理器 (GPPs) 有很大的區別，這些區別產生于 DSPs 的結構和指令是專門針對數字信號處理而設計和開發的， DSPs 除了具有高速的運算能力外還采取了一系列措施，包括改變集成電路結構、提高時鐘頻率、支持浮點運算、采用指令列排隊方式以提高運行效率、集成了硬件乘法器使乘法運算也能在一個指令周期內完成等等，它具有以下特點。

　　1）哈佛結構

　　傳統的 GPPs 使用馮諾伊曼（ Von—Neumann ）結構由于具有一個存儲空間通過兩條總線，一條地址總線和一條數據總線，連接到處理器內核，這種單一公用的數據和指令總線在高速運算時，往往在傳輸通道上會出現瓶頸效應。 DSPs 芯片內部一般采用哈佛（ Harvard ）結構，在哈佛結構中，有兩個存儲空間：程序存儲空間和數據存儲空間，處理器內核通過兩套總線與這些存儲空間相連，這種安排使處理器的帶寬加倍。 DSPs 芯片內至少有四套總線：程序的數據總線與地址總線，數據的數據總線與地址總線。這種分離的程序總線和數據總線，可允許在一個機器周期內對存儲器同時獲取指令字（來自程序存儲器）和操作數（來自數據存儲器），從而提高了執行速度。

　　2）硬件乘法累加操作（ MACs ）

　　GPPs 起初并不是為繁重的乘法操作設計的，把 DSPs 同早期的 CPPs 區別開來的第一個重大技術改進就是添加了能夠進行單周期乘法操作的專門硬件和明確的 MAC 指令。數字信號處理中最重要的一個基本運算是乘法累加運算，也是最主要和最耗時的運算，因此，單周期的硬件乘法器（ MUL ）是 DSPs 芯片實現快速運算的保證。 DSPs 芯片可以單周期完成乘法累加運算，大大提高了運算速度。而 DSPs 芯片的指令基本上都是單周期指令，因此單周期指令執行時間可以作為衡量 DSPs 芯片性能的一個主要指標?，F(xiàn)代高性能的 DSPs 芯片甚至具有兩個以上的硬件乘法器用以提高運算速度，數據寬度也從 16 位增加到 32 位。

　　3）多個并行處理單元

　　DSPs 內部一般都集成了多個處理單元，如硬件乘法器（ MUL ）、累加器（ ACC ）、算術邏輯單元（ ALU ）、輔助算術單元（ ARAU ）以及 DMA 控制器等。它們都可以并行地在同一個周期內執行不同的任務，例如輔助算術單元能為下一次的運算做好準備，適合于完成連續的乘加運算。 DSPs 芯片內部還包括有其他總線，如 DMA 總線等，可實現數據的后臺傳輸而幾乎不影響主 CPU 的性能的有 FFT 的位反轉尋址，語音的 A 律， μ 律算法等。

    為了提高并行處理能力，現代 DSPs 芯片通常采用單指令多數據流結構（ SIMD ）、超長指令字結構（ VLIW ）、超標量體系結構、多 DSP 核體系結構和 DSP ／ MCU 混合結構，這些并行處理機制大大提高了 DSPs 芯片的性能。

　　4）執行時間的可預測姓

　　大多數 DSPs 應用都具有硬性實時要求，在每種情況下所有處理工作都必須在指定時間內完成。這種實時限制要求程序設計者確定每個樣本究競需要多少時間或者在最壞情況下至少用去多少時間。 DSPs 執行程序的進程對程序員來說是透明的，因此很容易預測處理每項工作的執行時間。但是，對于高性能 GPPs 來說，由于大量超高速數據和程序緩存的使用，動態分配程序，因此執行時間的預測變得復雜和困難。

　　5）片上存儲器

　　外部存儲器一般不能適應高性能 DSP 核的處理速度，因此在片上設置較大的程序／數據存儲器以減少對外部存儲器中程序／數據的訪問次數，充分發揮 DSP 核的高性能。目前高性能 DSPs 芯片上的可配置程序／數據 RAM 高達 7MB 。采用大的片子存儲器可以減少外部存儲器接口的引腳，甚至省略外部存儲器接口，而且也減小了芯片的封裝體積。

　　6）多種外設和接口

　　為了加強 DSPs 芯片的通用性， DSP 芯片上增加了許多外設，可能包括的外設有多路 DMA 通道、外部主機接口、外部存儲器接口、芯片間高速鏈接口、外部中斷、通信串口、 Iink 口、定時器、可編程鎖相環、 A ／ D 轉換器、 JTAG 接口等。

　　7）特殊尋址模式

　　為了滿足 FFT 積等數字信號處理的特殊要求， DSP 芯片大多包含專門的硬件地址產生器，它能產生信號處理算法需要的特殊尋址，如循環尋址和位翻轉尋址。循環尋址對應于流水 HR 濾波算法，位翻轉尋址對應于 FFT 算法，并在軟件上設置了相應的指令。

　　8）零消耗稻環控制

　　數字信號處理的一大特點是大部分處理時間花在了較小循環的少量核心代碼上。大部分 DSPs 芯片具有零消耗循環控制的專門硬件，可以省去循環計數器的測試指令，從而提高了代碼效率，減少了執行時間。零消耗循環是指處理器不用花時間測試循環計數器的值就能執行一組指令的循環，硬件完成循環跳轉和循環計數器的衰減。有些 DSPs 還通過一條指令的超高速緩存實現高速的單指令循環。

　　9） JTAG 接口

　　由于 DSPs 芯片結構的復雜化、工作速度的提高、外部引腳的增多、封裝面積減小而導致的引腳排列密集等原因，傳統的并行仿真方式已不適合于 DSPs 芯片的發展和應用開發。 1991 年公布的 JTAG 接口標準滿足了 IC 制造商和用戶的要求， 1993 年 JTAG 接口標準修訂為 5 線接口。芯片 JTAG 接口為 DSPs 芯片的測試和仿真提供了很大的便利。
