前言：
福爾墨測厚儀因其優越的性能和領先世界的技術，在世界范圍內被廣泛應用，在我國也有500多家企業在使用福爾墨測厚儀。在我公司就有兩種型號的四套測厚儀在軋機上使用。它身價昂貴，我們花了近500萬元才把它請來。它是軋機的核心設備，帶材厚度哪怕是一微米的變化都逃不過它的眼睛。
“VBS-2094E型福爾墨測厚儀”是德國福爾墨精密測量儀器制造有限公司推出的，最新一代具有大厚度測量能力和*********DCS控制能力的接觸式測厚儀，故其故障檢修也具有一定的技術難度。下面筆者將親歷的，一次成功的檢修經驗介紹給大家，期望能給大家在設備的使用和檢修過程中提供有益的借鑒經驗。
系統組成：
整個控制系統由一臺西門子S7 300-2DP CPU和4個遠程子站組成，測量組件將檢測到的厚差信號通過放大器進行放大（1微米/100毫伏），然后將放大后的信號送到軋機AGC系統進行控制.
故障現象：
在左OP7上進行自動校零操作時，VFM-2000放大器的指針有時只是來回擺動一次后就停下來不動了，有時能正常的將校零進行完，使用又正常。
故障分析：
由故障現象來判斷：問題的重點應在其自動校領部分，出現這種時而正常時而不正常的情況可能的原因有：1、接線或接插件接觸不可靠。2、元件性能不穩定。3、PLC的I/O模塊工作不穩定。4、傳感器的電源電壓不穩定。5、OP7工作不穩定或VFM-2000放大器工作不穩定。
解決步驟：
本著先易后難、由外及內的步驟來解決問題。首先檢查所有接插件、接線端子是否有松動、斷線現象。檢查結果：無異常。再檢查電源電壓有無過壓、欠壓、不穩定等情況。檢查結果：無異常。又檢查各傳感器，特別是測量頭打開到位信號傳感器。各傳感器信號顯示正常。
此時在外部檢查沒有結果的情況下，必須從軟件著手進行診斷。用筆記本電腦通過S7-300適配器連接到PLC的S7-315-2DP的MPI端口上。使之相互建立通訊，已便對設備進行故障診斷。
打開電腦，運行桌面上的STEP7 的快捷方式圖標。首先通過STEP7的硬件診斷功能對各I/O模塊、OP7、VFM-2000放大器的硬件診斷，各狀態顯示未見異常。硬件診斷未找到突破口，于是我們把方向轉向其控制程序。希望通過監視程序的“在線監視”功能能找到問題的突破口。在問題的查找過程中走了很多彎路，監控了很多程序段，為了重點說明問題，在此就不將過程一一說明，下面是我們根據故障情況所重點監控的部分程序段，這也是解決問題的關鍵部分，畫出來以便情況的說明：

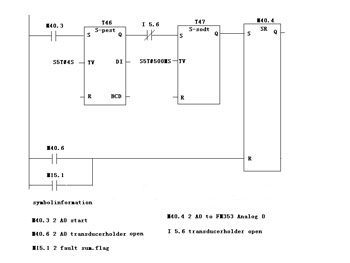

功能： FC42 Network：18
在監控時發現定時器T47在校零正常時工作正常，而在校零不正常時500MS的時間運行不完，而且每次剩余時間都不一樣，并無規律。而T46定時器無論何時工作都正常。由此分析：在兩定時器之間只有“I 5.６”一個條件在起作用，而且T46 的定時是４秒，T47的定時是５００毫秒，Ｔ４６都能運行完而Ｔ４７時間運行不完，這只能說明只有“I 5.６”（測量頭打開到位檢測傳感器）工作不穩定時才會出現上述故障現象。于是將此傳感器更換后，故障排除。
將換下來的傳感器進行檢測，發現傳感器工作處于不穩定狀態，輸出信號偶然有中斷。到此時可以確定：原因為這個傳感器工作不穩定，才產生了上述故障現象。故障到此徹底解決。
|
|
