摘要
    隨著各種無線通訊標準的訂定，無線通訊裝置的測試一直是芯片或設備廠商面臨的巨大挑戰之一。由于無線通訊訊號較為特殊，在測試時需要高速 (采樣高頻訊號) 與高精度 (提供足夠的動態范圍) 的數據采集裝置，搭配適當?shù)臄?shù)據分析軟件方能完成。在本文中，我們以凌華科技的高速資料采集卡 – PXI-9820 為核心，配合基于 MATLAB 所開發的測試程序，進行 Wireless LAN 基頻發射模塊的效能測試。我們將采集基頻訊號經正交分頻多任務 (OFDM) 調變后的 I/Q  (in-phase/quadrature) 訊號，并進行解調與演算，最后得出 EVM (Error Vector Magnitude) 值，作為判斷基頻發射模塊是否良好的重要指標。
關鍵詞
    無線局域網絡 (Wireless LAN)、高速數據采集 (High-speed Data Acquisition)、誤差向量幅度 (EVM)、正交分頻多任務 (OFDM)、基頻 (Baseband)
參考文獻
    IEEE std 802.11a-1999 (IEEE, 1999)
    近年來已有不少公司推出高速數據采集卡 (High Speed Data Acquisition Card), 并且聲稱可以應用在軍用雷達信號分析、超聲信號分析、數字廣播信號分析，或是噴墨式墨盒系統測試等各個方面。仔細觀察一下這些高速數據采集卡的規格: 20～100 MS/s 的采樣頻率(sampling rate)，30～60MHz 的帶寬，可以供多組模擬信號同時輸入，同時模擬輸入的范圍可通過軟件選擇… 等等，的確是有條件可以勝任上述應用，可惜能在報章雜志上見到的應用實例并不多, 也因此無法一窺其中的癥結與奧秘?；诖嗽颍疚膶⒁砸?guī)格適當?shù)母咚?a >數據采集卡為例，制作一套無線局域網絡(WLAN)基頻發射模塊測試系統,闡述其在無線局域網絡(WLAN) 研發及批量生產測試設備方面的可能應用，希望能提供讀者更多的想法。
    為何選擇 WLAN 為應用對象呢？我們以臺灣網通正文公司(Gemtek)為例，他們表示，2005 年NB(筆記型計算機)內建WLAN模塊的比例將接近90%，同時預估從第2季起內建模塊的標準化將從802.11g提升為802.11a+g，全年的出貨量將達到2000-2500萬套之間。 另外一家公司建漢(CyberTAN Tech.) 也預期其整體WLAN產品的出貨量將挑戰2500萬套。 陽慶(GlobalSun Tech.)正式并入友勁后，也預期2005年WLAN的出貨量將挑戰800萬套。以上數據都顯示W(wǎng)LAN及其相關產品未來成長的空間還很大，誰能夠勝出就取決于誰能快速設計出符合規格又可以快速大量生產的產品。這一方面有賴于研發人員在研發階段能有效解決可能發生的問題，并經完整驗證；另一方面有賴于生產線是否有足夠的測試機臺以確保產品的品質和性能。但是以現有的測試平臺價位與效率來看，動輒每臺數十萬人民幣及每分鐘一片的測試效率，各廠商(包括芯片設計, 系統生產)是否有意愿和能力購置數量如此龐大的設備以供研發單位及生產線使用, 恐怕是未來各廠商都要傷透腦筋考慮的問題。
    基于未來芯片和設備生產廠商勢必都會加強測試實驗室的建設，同時利用更多更新的測試設備來仿真實際射頻網絡環境，并測試產品和網絡解決方案的高穩定性和可擴展性的考慮，價格低廉并且功能可以彈性擴展的研發驗證工具必然有其市場。本文擬以凌華科技最近推出的PXI-9820 高速數據采集卡為核心，設計一套成本低廉、 功能彈性且適于大量復制的WLAN發射模塊實時誤差向量幅度（real-time Error Vector Magnitude, EVM）測試系統，以期能提供給芯片設計與系統生產廠商另一個思考方向。

系統構成：
    該系統共分成三大部份：WLAN發射模塊、高速數據采集卡及控制器模塊、軟件接口和EVM計算分析軟件模塊。
1. WLAN發射模塊：
   1) 市售無線網卡(802.11.a) + card bus：  WLAN發射模塊主體。
   2) Analog Device Instrument (ADI) 的Evaluation board： 將I+，I–，Q+，Q–差分信號轉為單端輸出電路之I，Q信號。
2. 高速數據采集卡及控制器模塊：
   1) ADLINK PXI-3800：  Pentium-M 1.6GHz PXI 控制器，實時信號處理。
   2) ADLINK PXIS-2506： 3U 6-slot PXI 便攜式機箱。
   3) ADLINK PXI-9820： 3U PXI 65MS/s，14-bit digitizer with on-board 128MB SDRAM，采集IQ 信號。
3. 軟件接口和EVM計算分析軟件模塊：
   1) ADLINK in-house 無線網卡信號控制程序：控制WLAN卡重復的產生傳送封包并傳送封包。
   2) ADLINK in-house 實時 I-Q 信號分析程序：進行離散快速傅利葉轉換，64-QAM，計算EVM等。
    圖(一)為測試系統的示意方塊圖。PXI-3800控制器執行無線網卡信號控制程序，通過 card bus 使無線網卡不斷的輸出待量測的Tx 信號。因?yàn)?a >網卡上的輸出信號為I+，I–，Q+，Q–的差分信號 (differential ended)，但是我們用的信號采集卡為2個通道(channel)的單端輸入(single ended)，所以需要用一個轉換電路來完成差分信號轉換單端輸出，這部份我們用Analog Device Instrument (ADI) 的Evaluation board來加以實現。最后將這個待分析的基頻IQ信號輸入PXI-9820，并以in house 的實時 I-Q 信號分析程序在PXI-3800上進行FFT、 EVM等分析。圖(二)則為實際的基頻發射模塊測試系統。

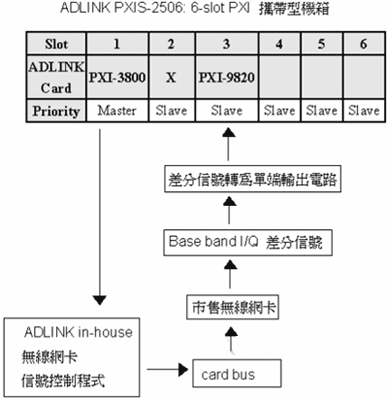

圖(一) 測試系統方塊圖

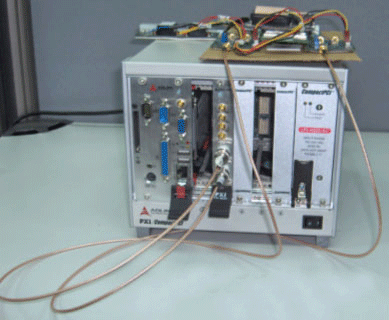

圖(二) 基頻發射模塊測試系統

原理：
     在 IEEE 802.11a 的規格中定義了的無線局域網絡傳送/接收的工作原理，物理層(physical layer，PHY)采用正交頻分復用 (OFDM　Orthogonal Frequency Division Multiplexing)的技術，將不同頻率載波中的大量信號合并成單一的信號，完成信號傳送。在發射端 (Tx, Transmitter)，每個信號封包傳送之前先利用反快速傅利葉轉換(IFFT)來調變傳送的信號；接著再利用相位-振幅調變 (IQ modulation，I: in-phase，Q: quadrature) 分別將相位-振幅信號取出；最后用射頻 (RF，Radio Frequency) 電路將信號從基頻(base band) 上變頻到 5G Hz的頻帶再傳送出去。接收端 (Rx，Receiver)則是先將射頻(RF，Radio Frequency)信號降頻到基頻，再分別解調變出 IQ 信號后，利用快速傅利葉轉換(FFT)還原每一個傳送的信號封包。
    為了聚焦本文的主題--高速數據采集卡的應用實例，我們?cè)赪LAN電路與信號處理上做了幾個簡化：
(1) 跳過RF射頻電路，直接采集Base band基頻的信號來分析。
(2) IQ 解調變電路是以兩片ADI 的Evaluation board來實現。
(3) 時序同步與采樣時鐘同步等議題并不特別討論。我們?cè)趩味说?IQ信號之后定義了一個簡單的閾值(threshold value) ，讓接收端可以在解調子載波前找到符號邊界(symbol boundary)。
(4) 并未實現細部的信號處理技巧(譬如data descrambler/convolutional encoder/data interleaving/normalize average power/windowing function…)
通過我們實際完成的系統效果來看，上述的簡化對本文的目的尚可接受。

    此外，每一次傳送的封包 (frame) 架構，其中 802.11a/g 規范了同步碼 (preamble) 部分，首先需要先發射10個重復的短訓練序列(short training sequence，共8μ second)，后面跟著2個重復的長訓練序列(long training sequence，總共也是8μ second)，兩者都是以 BPSK 方式調變。后續的SIGNAL 與 Data 部分(皆為 4μ second)則是以 OFDM/64-QAM 方式調變。Data 的數目為任意，可以由程控。

測試方法：
測試信號量測：測試系統的任務是對WLAN電路板的特定位置進行基頻的信號測量(圖（一）的Testing Point)，電路在 Guard Interval (GI) Addition 后分別接出兩組測點I+, I-, Q+, Q-。這兩組信號為 I 與 Q的差分信號 (differential signal)，通過一組ADI的差分信號轉單端(single end) 輸出的電路，我們將I與Q的信號以單端、兩個頻道的方式輸入 PXI-9820 Digitizer。PXI-9820 的采樣速率設定為 60MS/s，分辨率為14-bit，觸發模式設定為 middle trigger。
測試信號產生：發射端的基頻信號封包frame是由ADLINK 自行開發的無線網卡信號控制程序產生。程序會不斷重復的產生傳送frame，每一個封包的 preamble符號串(symbol sequences，包括兩個short 和兩個 long symbols) 都是依照 802.11a 規范的訓練符號 (training symbol)依序產生。Data的長度與內容為任意，封包與封包的時間間隔也是任意設定的。在本測試中，Data的長度設定在4096±n 個period，時間間隔是任意設定。
基頻信號分析：通過正確的觸發模式設定，PXI-9820 可以精確地從每一個 frame 的起點開始數據采樣，然后將整個 frame 的數據傳送至 PXI-3800 控制器的內存中。通過 PXI-3800 強大的運算能力，所有數據會進行實時的演算，并將整個 preamble 與 DATA 的部分進行下列計算：(1)將個別的單端I，Q信號轉變成一個復數信號(I+Qi，complex signal) (2)針對每個符號(symbol)，舍棄前16點循環擴展(Cyclic Extension)的部份，進行后64點的FFT計算，總計有2個短訓練序列與2個長訓練序列的FFT計算，接著以BPSK解調變  (3)與步驟2相同，對后續的DATA 的部分進行FFT計算，接著進行64-QAM及星座圖(constellation)計算 (4)計算信號的EVM，作為傳輸品質及系統設計的量化參考值。其中EVM 的定義為：

z為測試信號，R為理想信號，M為量測符號數，k為樣本序號
測試結果：
圖(五)為ADLINK 自行開發的實時 I-Q 信號分析程序軟件界面。最上方綠色的信號為I part，下方的紅色的信號為Q part。仔細觀察這些信號，
