寶鋼交流變頻器應用概述


   引言

    1 變頻器在寶鋼的應用歷程

    (1)寶鋼在一期建設(1985年9月以前):寶鋼設備的電氣傳動大多是采用直流電機調速裝置。特別是主軋線全部采用大容量直流電機傳動。

    (2)二期建設(1985年9月~1991年10月):設備的電氣傳動少量采用交流變頻調速技術,且為模擬量控制。例如2050熱軋R3機架采用同步電機,變頻器為模擬量控制。

    (3) 三期及以后的建設中(1993年以后至今):大量采用交流變頻調速技術,且為全數字化控制。

    隨著電子技術和交流變頻調速技術的迅猛發展,原直流電機存在的換向和換向器、電刷等部件維護工作量較大等問題,使其在提高單機大容量、過載能力和降低轉動慣量以及簡化維護等方面受到了限制,不能滿足軋鋼機向大型化、高速化方面的發展,新建的熱軋,冷軋,煉鋼,連鑄,高爐等幾乎100%采用全交流化傳動。

    2 變頻器在自動化系統中的作用

    從自動化角度看,過程控制系統分為:

    設備級(簡稱L0)
    基礎自動化級(簡稱L1);
    過程控制級(簡稱L2);
    上級管理計算機(簡稱L3)。

    過程控制級(簡稱L2),其主要功能是根據接收上級管理計算機(簡稱L3)下傳的生產計劃及工藝要求進行模型計算和優化設定計算;基礎自動化級(簡稱L1)其主要功能是實施優化控制和順序控制及對生產實績進行收集;設備級(簡稱L0)按下傳的指令對設備進行直接控制,完成按工藝要求對材料的加工。由于交流變頻器(L0)的全數字化,通過現場總線連接,強化了L0與L1的信息集成,便于調試和維護,因而L0(馬達控制)已成為自動化控制系統中重要組成部分。

    3 變頻器在寶鋼的應用

    交流變頻器在寶鋼具有大量而廣泛的應用,變頻器的供電裝置、變頻器及馬達三者已成為寶鋼生產廠設備的心臟,其應用包括熱軋粗軋機、精軋機、飛剪、卷取機、平整機、立輥、活套及輔助生產線;冷軋包括冷連軋;各種處理線及輔助生產線;煉鋼包括傾動,氧副槍等;連鑄包括大包旋轉、結晶器調寬、引錠桿,還有高速線材,鋼管,寬厚板等生產線都大量采用變頻調速技術。寶鋼主生產線上的變頻裝置隨主合同一起引進,由于主線上變頻裝置屬于高電壓、大電流、大容量變頻裝置,技術復雜性高,設備龐大,在選擇方案時要十分慎重,主要采用三菱/東芝(TMEIC)、西門子、ABB、安川、富士、施耐德、羅克韋爾等世界著名電氣廠商的產品。

    馬達控制方式及軋機對變頻器的要求

    1 馬達控制方式

    馬達是根據變頻器產生驅動的,變頻器的控制方式大致可分為三類:速度控制、電流控制和電壓控制。

    (1) 速度控制(簡稱ASR)

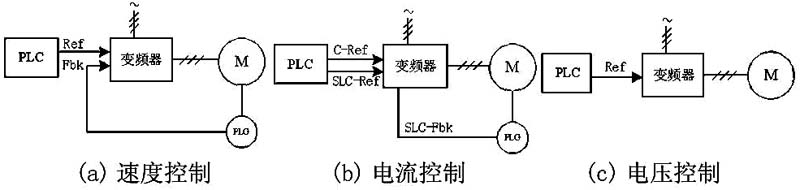

     圖1 馬達控制方式

     速度控制框圖如圖1(a)所示,適用于速度控制精度要求高的場合。

     圖1(a)中:

     Ref:從PLC向變頻器傳遞的速度指令(Reference);

     Fbk:馬達的直接速度檢測器(PLG)信號向變頻器反饋(Feedback)。

    (2) 電流控制(簡稱ACR)

    電流控制如圖1(b)所示。一般用于要求電流恒定的負載。如活套張力控制,卷取機咬鋼時帶鋼的控制。

    圖1(b)中:

    C.Ref.:從PLC向變頻器傳輸?shù)碾娏髦噶睿?BR>
    SLC-Ref.:從PLC向變頻器傳輸?shù)乃俣葮O限值;

    SLC-Fbk:馬達將速度檢測(PLG)的信號向變頻器反饋;

    SLC:速度極限控制。

    (3) 電壓控制(簡稱AVR)

    電壓控制如圖1(c)所示,即變頻器輸出電壓/頻率的協調控制=V/F控制,一般用于對速度控制精度要求不高的場合。

    圖1(c)中:

    Ref.:從PLC向變頻器傳輸?shù)念l率指令(Reference)。

    2 軋機對變頻器的要求

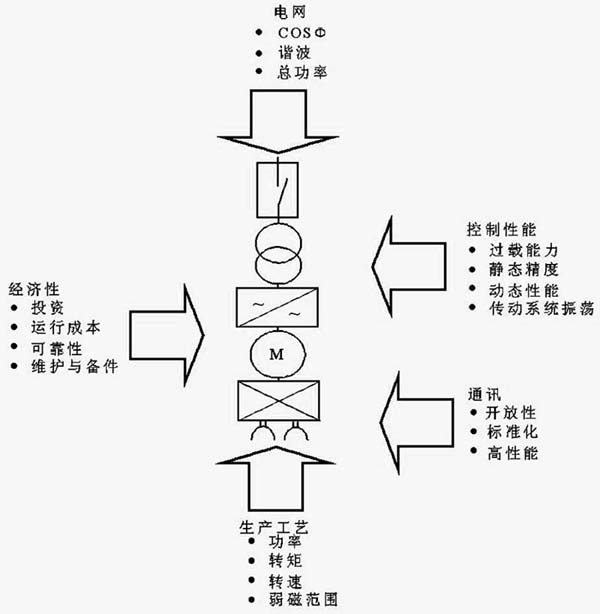

    變頻器是將工頻交流電源變成對馬達可控的變頻交流電源,向馬達供電,實現馬達將電能轉換成機械能,寶鋼生產對變頻器的總要求如圖2所示。具體來說,應滿足:

  圖2  對變頻器的要求

    (1) 適應電網要求,變頻器注入電網的電流諧波和功率因數要滿足電網要求;
    (2) 滿足工藝要求(馬達),即滿足軋鋼工藝對軋制功率、轉矩、轉速、調速范圍;
    (3) 滿足傳動系統指標要求;
    (4) 滿足信息化要求,即滿足與自動化系統硬軟件接口的要求;
    (5) 經濟性。

    3 軋機工藝對電氣傳動控制性的要求

     軋機對電氣傳動控制性的要求如下:

    (1)中厚板熱連軋機:粗軋機屬于低速,大容量可逆軋機,要求大轉矩大過載能力,電機功率5~12MW,轉速在50r/min左右,過載2.5倍以上,但對速度精度和動態響應要求不高;

    (2)熱連軋機:精軋機傳動功率大,電機功率5~10MW,但轉速不高于600r/min,電機單方向連續運行,過載1.5倍,要求傳動系統具有0.1%的速度和高于30rad/s的動態響應;

    (3)冷連軋機:軋機功率2~6MW,對傳動系統的性能指標要求最高,速度精度0.01%,動態響應達到60rad/s。冷軋加工線傳動的功率不大,一般小于2MVA,但系統性能指標要求同冷連軋。

    4 軋機工藝對通訊的要求

    過程控制現場設備(馬達)與控制器(PLC)之間信息互訪要求,以及對網絡通信通用性的要求,促進了各個相互兼容適用的標準、串行、開放、雙向的多站數字實時通信系統的發展,產生了現場總線標準。從本質上說,現場總線是一種實時控制網絡。現場總線連接自動化最底層的現場控制器和現場智能設備,網線上傳輸?shù)闹饕菣z測信息、狀態信息、控制信息等,傳輸信息量小,但要求可靠性高,實時性強。

     變頻器在寶鋼的應用

    1 TIMEIC/三菱電機/東芝的變頻器在寶鋼的應用情況

    TIMEIC/三菱電機/東芝的變頻器在寶鋼的應用情況,如表1所示。

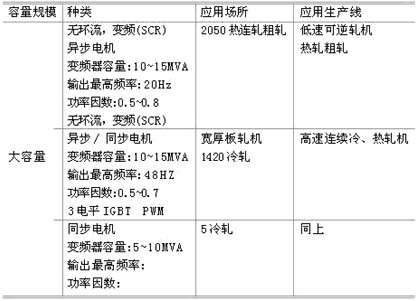

    表1  TIMEC/三菱電機/東芝變頻器在寶鋼應用


    2 西門子變頻器在寶鋼的應用情況

    西門子變頻器在寶鋼的應用情況,如表2所示。

    表2  西門子變頻器在寶鋼應用

    3 變頻器在寶鋼熱軋的應用

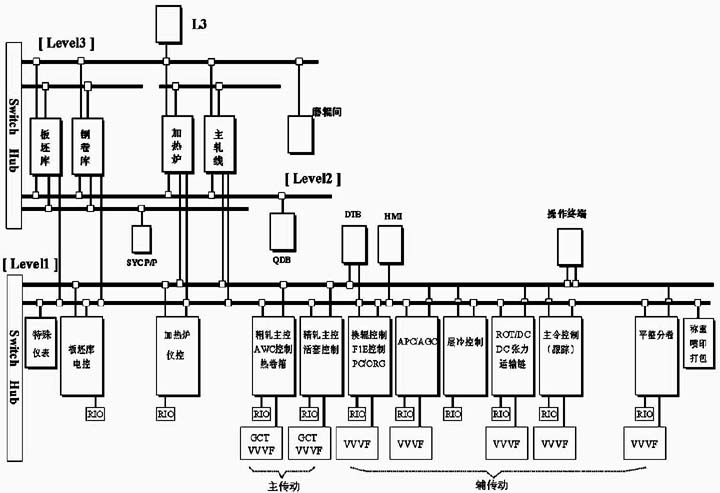

   圖3 變頻器在熱軋的應用

    以1780熱連軋為例,由圖3可知:

    (1)采用交流電動機驅動,全部為交流變頻調速系統,其中主傳動為交流同步電機驅動(粗軋7800kW、精軋8000kW),驅動裝置采用三菱電機的MELVEC-3000型變頻器。該裝置為電壓型交流變頻裝置,主回路采用大功率的自關斷型器件—GCT(Gate commutated Turn-off Thyristor),元件容量6kA/6kV,逆變器******輸出功率60Hz。由于單個元件的容量較大,整個裝置采用純水冷卻,變頻器在熱軋的應用如圖3所示;

    (2) 在調試及試運行期間,曾經發生25次以上電壓畸變率大于10%的情況,主要采取的措施:

    將相鄰兩臺變頻器的調制相位錯開;

    由于35kV電源上已有另外2個用戶存在不同程度的電壓畸變,再與本廠高次諧波疊加(向量和),將使電壓畸變率增至很大,經分析進行負荷重新調整,將熱軋供電與上述2個用戶分開。

    通過以上措施,目前的電壓畸變率已在正常范圍之內。1780熱軋自2003年12月熱負荷試車以來,曾發生兩次故障,一次是精軋F(tuán)4逆變器元件損壞,經分析是單元裝配時控制板沒有壓接好,造成接觸不良,另一次是飛剪整流側元件損壞,原因是電源進線處有短路痕跡。該裝置投產以來基本運行情況良好,平均功率因數保持在0.98,電源側的電壓畸變率,諧波29、31次小于4%。

    (3) 熱軋變頻器選擇

    在設計階段注意變頻器和馬達參數的正確匹配,熱軋變頻器選擇如表3所示。

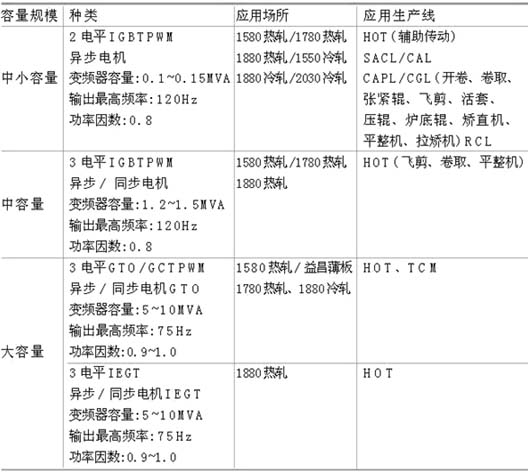

    表3   熱軋變頻器選擇

 4 變頻器在冷軋的應用

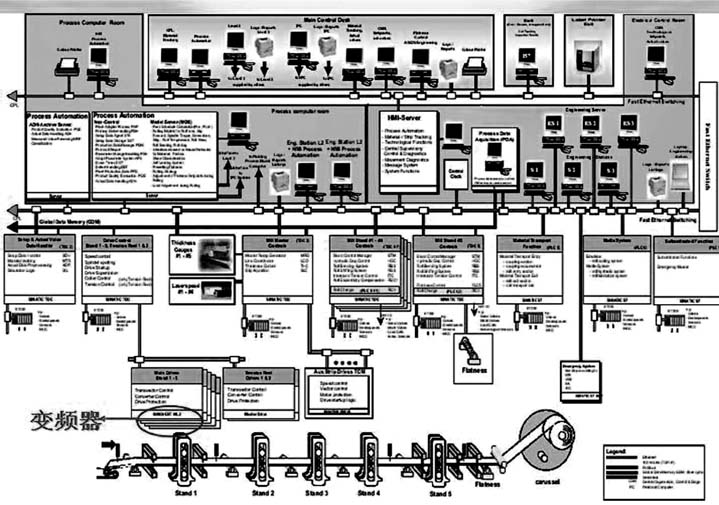

   圖4 五冷軋酸軋變頻器應用

    變頻器在冷軋的應用如圖4所示。

    采用TDC控制器(工藝驅動控制器)需與電機進行協調控制,它主要應用在運算工作量大,運算速度快的場合,還有軋機主傳動電機
