現在的芯片設計中所出現的問題更多地與流程有關，與所用的工具關系不大。由于高級技術人員的缺乏，加上物理設計(如SoC)復雜性的提高，建立能成功組織并協調工具、數據與人員之間關系的內部流程變得越來越困難。另外，深亞微米半導體工藝的發展以及設計工具的愈加多樣性使問題變得更加復雜。因此當今的工程師們需要的不僅僅是全套工具，更需要世界頂級設計師們的經典流程和軟件技術作指導。

Hopper的出現給業界帶來了新的希望，利用它可以設計出高性能的3dfx交互式圖形芯片。Hopper是一種專業的自動化物理設計軟件，它所提供的自動化物理設計流程能夠進行：1. 鄰接模塊的層次化設計；2. 協同設計；3. 所有設計任務的自動化，以及更加方便的實施“如果...將會怎么樣？”試驗。

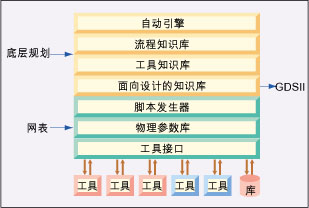

與商用化工具如Avanti公司的Apollo、Hercules、StarRC-XT甚至那些能完成信號增強器插入及時鐘分配的專業工具相比，Hopper都略勝一籌。Hopper實質上是一種自動化引擎，在專業工具知識(******默認設置)和專業設計知識(適合特定芯片的工具參數和事件順序，詳見圖1)的幫助下，它能使ReShape迅速具備物理設計流程的實用技巧。

利用Hopper設計的3dfx圖形芯片具有以下一些性能特點：

1. 采用TSMC的0.18微米制造工藝；2. 六層布線；3. 150萬個可置放對象 ；4. 3千萬個晶體管；5. 200個RAM、4個PLL、3個D/A轉換器和2個AGP；6. 18個模塊(12個內核、4個焊盤環(pad-ring)模塊)；7. 18個不同時鐘，最高頻率為533MHz(典型值為200-350MHz)；

8. ******的模塊有25萬個可置放對象；9. 增加的信號增強器有1萬多個。

類似這樣的設計其增長速度遠遠超過EDA工具的發展速度，因此層次化物理設計的必要性也越加突出。分層方法產生的網表會更小，它能縮短設計周期、提高工具可靠性，因為需要轉存的內核更少，產品質量也會有質的飛躍。

更重要的是，采用分層設計方法后各設計小組可以在模塊級協同從事同一塊芯片的開發工作，從而使人員與工具的利用效率得以有效提高。

另外，層次化設計流程能使設計人員的信心在每一次迭代后更加堅定。根據定義，芯片的各個模塊能有效地控制單元固有的離散性，從而******限度地減少時序或擁塞的變化。但傳統的平面化流程不可能保證這些單元定位在最鄰接的位置，因此每一次細微變化所需的驗證迭代都會帶來新的問題。

傳統分層設計的缺點之一是缺乏多種優化措施，因為各個模塊都是獨立的，有些必要的改變對工程師來說缺少透明性。這種“水平作用(horizon effect)”會導致較差的產品質量。有許多任務會受到水平作用的影響，如：1. 引腳分配；2. 電路規則(如******躍遷)；3. 時序問題；4. 驗證問題(如天線規則)；5. 時鐘分配；6. 功率分配。

而ReShape設計流程在進行層次化物理設計時不存在這些問題。因為在該設計流程中上一步驟的輸出會作為下一次運行的輸入，再通過對最新變化的觀察，設計人員就能確認上次設計中模塊間的適應性，從而可以根據歷次設計數據精確調整布局。傳統的設計流程試圖通過一次運行就產生最優化的布局結果，而ReShape流程允許設計的多次運行驗證，每一次運行都能使布局更加精良，從而產生******的布局效果。在某種意義上，隨著運行次數的增加，ReShape工具的智能特性會進一步增強，以致于能利用前次的布局避免水平作用的發生。

傳統的層次化設計流程依賴于所有模塊間留出的開放式通道，這些通道主要用于提供最后設計修改時所需的連線空間。但通道的使用是不受人歡迎的，原因有三：1. 由于它們的使用會引起成堆的連線，因此極易產生線間耦合問題，不能保證芯片的全速運行，甚至會使芯片出現故障。2. 頂級網絡的走線路徑太長，因為它們只能繞過而不能穿過模塊。3. 它們會浪費芯片的寶貴空間資源。

為了解決上述通道問題，ReShape設計流程采取利用相鄰模塊的做法(圖2)。由于信號線可以直接穿過模塊，并對模塊內部的額外金屬資源作了充分利用，從而使模塊間的互聯性能得到了極大地優化，這樣模塊間的空余空間也就不復存在了。ReShape流程的應用使物理設計更加緊湊，布線距離更短 ，從而使最終產品具有更短的路徑、更高的可靠性和更快的工作速度。

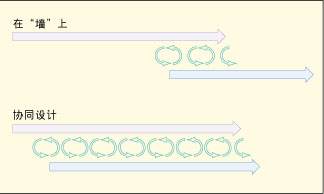

協同設計

如果沒有后端設計的反饋信息，功能設計人員在設計時不可避免地會產生很多問題，一旦芯片進入物理設計階段，這些問題的解決就變得相當困難，代價也非常巨大。但協同的功能和物理設計則可以避免這樣的問題，因為只要某些網表的主要結構定下來物理設計人員就能開展工作了，這時距整個前端設計完成可能還有數個月(有時甚至會是一年)的時間。

物理設計的提前啟動能使前端設計人員有充足時間重新調整RTL設計，以解決物理設計階段產生的問題。前端設計人員做出的決定可能會影響到物理設計，因此理想的方法是向他們提供足夠的物理設計信息作為他們決策的參考。設計中的早期反饋能使產品擁有更高的性能。事實上，隨著深亞微米設計的出現，需要更多地考慮多個信號增強器插入時通過芯片的時延，因此帶預布局的早期試驗工作變得越來越重要。

協同設計的可行性在于模塊級網表的主要結構會在設計的較早階段確定。功能設計階段的剩余時間通常用來實現控制邏輯、設計驗證和微小缺陷修改，但這些變化通常不會對后端階段的網表行為造成太大的影響。有了這樣的概念，就可以讓物理設計人員訪問已經完成的部分邏輯，從而充分體會協同設計帶來的好處。

采用ReShape設計流程后，協同的前端和后端設計能使RTL設計人員選擇更方便的時候進行修改工作，并能更加有效地解決后端問題。這一優點非常重要，例如在設計******型模塊時，設計人員經常被擁塞或熱點問題所困繞。檢查發現該區域的部分分層網表中包含有大量的高扇出網絡，它們是實際功能為2:1復接器的AOI門的選通信號，Synopsys工具之所以選擇AOI門是因為它們在紙張上的印刷效果要稍微好些。

為了解決這個問題，需要做二方面的修改工作。首先把綜合腳本改成“infer-mux”指令，這樣可以將高扇出網絡的數量減半。另外，需要在流程中對這一模塊再做一次緩沖樹優化。因此，通過對這些后端故障的早期發現，RTL設計人員可以輕松地開展修改工作。

在深亞微米設計中，線模(wire model)與實際產品之間的差異是非常大的，此時協同設計很難或幾乎不可能用于時序收斂。一些比較保守的設計人員希望能利用設計余量來縮小這些差異，不幸的是，現在的工藝水平下這種方法常常是不可行的。

ReShape設計流程為每個模塊創建了僅用于綜合的線載模型。邏輯設計師通常都忽略綜合時序報告(簡單的A對B網表比較除外)，反而對后布局時序非常感興趣(這種基于布局的時序至少與上次的全布線/全抽取運行相關)。

這些線模僅用于創建具有相當硬性(stiffness)的網表，這些網表可以用來優化后端的時序收斂。線模一旦設置正確設計師就可以向流程中注入新的網表，并在數小時后用實際數據評估RTL或綜合的變化。

經過一次運行后，設計師自然想知道芯片的時序是否收斂，是否存在布線擁塞問題。采用ReShape流程后，大多數模塊的整個環回過程只用花幾個小時。例如，具有10萬個可置放對象的模塊達到時序和布線的完全收斂共花了10個小時左右，同一過程如果用傳統方法可能會花上數天時間。當RTL收斂于最后一份網表后就可以正式輸出了。

由于采用了自動化和分層設計工藝，從草圖到設計出完整的3dfx芯片可以在24小時內完成。從門級網表開始(網表本身就超過1兆位)，加上預布局、經過資源樹檢驗的流程配置，總共有4000多份獨立的子任務，最終所有的模塊都經過布局布線達到了時序收斂。ReShape工具與Avanti運行工具共創建了1萬多個文件。

如果因為網絡或硬件問題使系統發生了故障，該設計流程能自動重啟并從中斷處自動恢復運行。

自動化處理

ReShape設計流程的一個******優點是能自動處理分層物理設計通常所需的成千個手工作業步驟。該設計流程提供了在各個階段增加特殊自動化操作的框架結構，可以解決模塊建立時引起的許多問題。設計師明確了需要自動化處理的耗時任務后，就可以開發出與流程相配套的代碼來完成這些任務。自動化處理不僅可以節省大量的設計時間，而且由于它的基礎是原有芯片的成功經驗及被證明的完善配置，因此設計人員可以有時間精確調整這些設置，確保獲得******的工具性能。

繼承過去的設計技術

在這次實際設計中，布局過程分成幾個獨立的步驟完成。首先是準備命令文件。一開始，設計流程需要打開數據庫并進行模塊學習，對根據用戶參數定義的控制加以利用，繼而生成一個命令文件，該文件包含了設計人員所學到對這一模塊進行布局的******方法。任何使用該流程的人都能獲得流程創建人員的有益經驗和知識，該流程創建人員也許就是以前的模塊創建者。

另外一個例子是日志文件瀏覽的自動化。日志文件記錄的是供應商工具所產生的完整通信內容，能告訴用戶每個任務的執行結果。如果設計人員沒有詳細瀏覽日志文件，可能會在成千上萬行數據中錯失能指明問題的重要一行信息。更可怕的是該信息可能數天或數周內都不會再明示出來。ReShape流程內嵌了記錄檢查軟件，能自動打開和閱讀記錄文件，自動尋找錯誤信息，找到后會暫停搜索并加亮顯示該條信息。

不管設計工具如何先進，在做新的項目或采用新的庫或工藝時總會有新的物理設計問題產生。通常EDA供應商只能解決其中的一部分問題。但ReShape流程所創建的特殊用途代碼可以滿足特殊需求，這些代碼配置好后可以集成進設計流程中，使流程具備了功能強大的可以增加這類工具的框架結構。

例如在3dfx芯片中，有若干AGP和SDRAM總線，它們的時鐘斜率參數是非常嚴格的。3dfx公司以前芯片的時鐘斜率是通過手工編輯處理的。然而如果焊盤環需要作些改變時(如內核尺寸的變化或焊盤的移動)，手工布局就無法適用了，此時人工布局需要全部推倒重做才能適合新設計的需要。

為了解決上述問題，ReShape提供“點工具”來處理這些AGP總線布局，當預布局方案改變時這些工具代碼是可以重編的，因此設計人員能夠方便地改變芯片的物理設計，只需一個按鍵就能放大或縮小芯片尺寸，每次尺寸改變后所有以前設好的數據都會自動重新生成，并會創建符合AGP性能要求的平衡總線。因此設計人員在修改芯片尺寸時無需關心平衡總線的復雜布局，給試驗帶來了極大的靈活性。

事實上，在芯片設計過程中焊盤環的整個構建過程是手工參與成份最多的工作之一。但是，現在可以利用可配置點工具方面的庫來創建適合焊盤環各個組裝環節的可重做流程(replayable flow)。

流程中的最后一項測試是如何快速地實現最后一次修改。分層設計流程的另外一個重要特點是能從新的網表中重建某個模塊而不影響芯片的其余部分。而傳統的平面化設計流程中，芯片任何部分的改變都會影響到整個芯片的設計，需要付出大量的重復勞動，因此會嚴重影響芯片的產能。

分層設計方法為最終的物理設計指明了正確的方向，能使設計人員從容應付最后時刻的網表變化。例如，設計人員需要在距正式投產前僅有三個星期時修改一個3萬門的設計，而且這個修改是比較復雜的，需要增加新的功能來滿足最新的圖形標準，這對芯片的市場開發很重要。同樣重要的是，這次修改只影響全部22個模塊中的三個模塊，因此設計人員可以隔離這三個有影響的模塊，并只對它們做重新綜合，芯片的其它部分仍維持不變。而平面化化流程則需要重新構建整個芯片，這會極大地推遲產品上市時間。

很強的適應性

ReShape除了對目前所設計的芯片具有很短的設計周期優點外，對未來芯片的設計也有很大的幫助。因為ReShape設計流程能在設計過程中不斷地收集學習相關知識，壯大自身的功能，因此將來在設計采用相同工藝的芯片或工藝不同但功能相似的芯片時可以借鑒。

ReShape設計流程的價值在產品投產后一個月就得到了證明，此時3dfx公司正在利用該流程進行另一個相同工藝的芯片生產。在3dfx轉產過程中，正在設計的僅有70萬個可置放對象的另三顆芯片，采用的都是0.15微米流程。

所有的預布局信息都有助于采用新工藝進行芯
