高可用性系統的設計
在網絡應用中我們經常聽到這樣的講法： 24(小時)×7(天)不間斷工作。但怎樣才能實現真正的不間斷工作呢？一個可用性差的網絡可能僅僅因?yàn)?a >電源的一個尖峰脈沖或電源失效而導致系統癱瘓，要實現真正的24×7的可用性必須采用一些保護措施。 在這里需要澄清兩個概念：可用性和容錯性。其實可用性和容錯性并非一回事。容錯性包含有兩層含義：任務處理的可靠性和系統的可用性。在僅有可用性要求時，目前許多系統都采用容錯電腦，如文件服務器或呼叫處理等。但對于電信網絡的記費系統或銀行業務就需要處理的可用性。而對于那些能夠容忍少些數據的丟失、或數據傳輸受可用的端到端協議如TCP/IP的保護應用來說，處理的可用性就顯得不那么重要。 容錯平臺的傳統實現方法通常包括專用硬件和專用軟件，這會導致高昂的成本和漫長的設計周期，對于競爭激烈的電信市場來說，這是不能接受的。 什么是高可用性？ 可用性并不是一個模糊概念，實際上它能用數學方法來精確地表示。簡單地講，一個高可用性系統就是一個用戶能隨時使用的系統，例如當用戶需要在早上8點到下午5點啟用該系統時，該系統就應該在這段時間內保證良好的可用狀態，其余的時間可以用來進行定期維修保養?？捎眯猿１欢x為實際的服務時間和要求的服務時間的比值，常用百分比表示。許多現代化系統需要一天24小時、一年365天連續不間斷運轉(有時也稱為7×24或365×24)。一個可用性為99.9%的365×24系統一年的平均故障時間為8.76小時(525分鐘)，而要想讓系統的中斷時間在一年中只有3分鐘的話，系統必須有99.999%的可用性。 可用性指標可以利用所有系統元件的統計模型計算出來，最簡單的元件模型是二元的，即元件要么處于工作狀態，要么處于非工作狀態?？捎眯钥梢杂檬蕘碛?jì)算，結果為平均無故障工作時間MTBF，也可以用故障修復時間來計算，結果為平均故障修復時間MTTR。將MTTR時間平均分?jǐn)偟組TBF周期內可以計算出任意元件對平均故障的貢獻。例如，有一個對系統運作至關重要的元件，它的MTBF時間為250,000小時，MTTR為1小時，則系統在一年中的不可用性時間為2.1分鐘(等于60(分鐘)×8760(小時/年)÷250,000(小時))。 通過******化元件的可用性以及最小化故障修復時間可以獲得99%到99.9%的系統可用性。要取得更高的可用性，需要采用冗余設計方法，因?yàn)閷?duì)失效元件的備份能夠確保系統連續地工作。通過計算從檢測出失效元件到切換到備份元件的間隔時間可以進一步計算出這種冗余系統的可用性指標。 故障管理與故障檢測范圍已成為系統設計中的重要因素。一個用冗余技術設計的復雜系統需要用到統計學的方法來計算可用性。  快速建模技術 要粗略估計系統中每個元件對系統不可用性(unavailability)的影響，就可以采用快速的組合計算，這種計算會忽略故障覆蓋因素。計算結果通常偏高，同時指出需進一步仔細研究的地方。忽略對不可用性影響很小的元件可以簡化模型。 可靠性方框圖(RBD)是用來進行快速組合式可用性計算的工具之一。圖1是一個雙板系統的RBD框圖。從圖上可以看出，兩塊板中只要有一塊能工作,系統就能正常運行。圖1所示的系統可以采用簡單的數學分析法分析其不可用性，一塊板的不可用性公式是： l=故障率+1/MTBF<1/250,000 m=故障修復率+1/MTTR=l/4 不可用性=l÷(l+m)=1.5999E-05 故障率是MTBF的倒數，而故障修復率是MTTR的倒數。 在一個如RBD中所示的并行系統中，系統的不可用性為： 系統不可用性=(1.5999E-05)2=2.559E-10 利用RBD能方便快速地得出結果，但要對更加復雜的系統建模就無能為力了。 工具鏈 時域連續的馬爾可夫(Markov)鏈除了其狀態是根據概率因素而變化外，其它基本上類似于有限狀態圖。馬爾可夫鏈能夠?qū)崿F(xiàn)更成熟的模型，圖2是對雙板系統的馬爾可夫鏈分析，其中包含了與故障覆蓋因數(圖2括號中的C)。在圖2中每個圓表示一個狀態，直線箭頭表示狀態轉換。在本模型中狀態名用xBSy表示，其中x代表工作電路板的數量，y有兩種取值，U代表系統處于工作狀態，D代表系統停止運行。表1給出了每個狀態的說明。 1BSU和1BSD分別代表系統是正常運行和停止運行狀態。如果系統中斷運行，這些狀態會表明需要維修的板數目。狀態間的轉換比率呈指數式分布，每個箭頭旁都標識了相應的比率(基于l、u、c)。例如呈指數式分布的2BSU與1BSU狀態轉換比率是2lc(板的失效率乘以失效板被備份板替換的概率)，而2BSU與1BSD之間的狀態轉換比率為2l×(1-c)，它是板的失效率乘以失效板未經備份板替換的概率。 在決定2BSU狀態是轉換為1BSU還是1BSD時存在競爭。在故障覆蓋較大的情況下(c=0.9)，2BSU狀態大多會轉換為1BSU，但并不是一定的，在某些情況下2BSU會轉換為1BSD。 同樣的，因?yàn)樾迯?fù)率u大于板的失效率l，源于1BSU狀態的轉換大部分會回到2BSU。在極少數情況下，第2塊板會在第1塊板修復前出現故障，這時就會轉換成0BSD狀態。 系統采用馬爾可夫鏈分析時，系統的可用性指標用鏈處于任意工作狀態的時間來測量，在本例中就是2BSU或1BSU狀態。相應的非可用性指標(1減去可用性指標)用鏈處于停止?fàn)顟B(tài)的時間來測量，本例中是1BSD或0BSD。 Sharpe類建模工具可實現這些測量。上述雙板系統的1A Sharpe模型的不可用性為3.200102E-06，相應的可用性就是1.0-3.200102E-06=0.9999968。 對于相對較小的模型來說，用Markov鏈模型效果很好，但大一些的模型會產生難于處理的較大狀態空間。例如，雙板系統模型包含4種狀態，如果再增加一塊板就會產生另外2種狀態(3BSU和2BSD)，狀態總數達到6個?？梢韵胂褚幌孪到y(tǒng)中有10塊或12塊板時的情況，此時必須使用更加先進的建模工具。 冗余配置 在系統的架構中可以采用很多的冗余設計技術。N冗余系統(2N、3N、5N等)采用了被隔離為多個獨立故障區域的多套相同資源，它可以是元件級的冗余(如磁盤和電源)，也可以是整個系統級的(如冗余文件服務器)，而最簡單的形式就是2N冗余方式。 N+m冗余是為一組資源準備了若干備份(如以太網集線器上的空余端口)，最簡單的形式是N+1冗余，這種冗余方式同樣可以是單獨的系統元件級，或整個系統級的。 對系統設計來說冗余方案的選擇至關重要。2N冗余系統方案會對系統中所有的關鍵資源進行備份，備用資源會根據運行中的資源情況隨時進行更新，當故障發生時，整個出現故障的資源退出工作狀態，備用資源取而代之。 2N冗余方案的顯著優點是故障管理簡單，切換時間短。但由于每個資源都要有備份，因此成本高，當系統的I/O連接數量巨大時連接性能就難以保障。 電話系統即是一個很好的例子，該系統可能用到許多T1/E1連接，對所有線路接口板進行備份將大大增加成本，采用多T1/E1線路或要求用戶租用大量備用線路同樣也代價高昂。對于I/O數量比較多的這類應用，N+1冗余方案將有更好的性價比。在N+1冗余方式下，主要設備出現故障之前，由于備用設備的實際用途不確定而不能正確地配置，因此會增加故障管理的復雜性，并延長切換時間。  管理過程 N冗余系統與N+1冗余系統在故障管理方面的差別很大，在N+1系統中的故障管理要占用系統CPU時間，因此系統CPU必須具備用于故障管理的富余的處理能力。通常故障管理過程可以被分為以下幾個步驟：檢測、定位、隔離、恢復、報告、維修和復原。下面將概述這些處理階段的含義，并就2N和N+1系統的故障管理展開討論，不管是系統中的硬件還是軟件，這些概念都是適用的。 檢測是一個發現問題的過程。檢測定義為從出現故障到系統檢測出故障的過程。系統中所有硬件和軟件都有故障檢測的責任。為了滿足99.999%的可用性目標要求，每個元件必須有足夠的故障檢測能力，否則這種元件就不適合用于高可用性的系統中。 定位是指縮小故障范圍直至找到失效元件的過程，該過程很大程度上依賴于故障區域的定義。 隔離就是讓系統中已發生故障的部分停止工作。確定被隔離區域的分界點必須以該區域能中斷與系統的所有互連為前提。 恢復是指利用備用資源讓系統恢復運行的過程，同時還要恢復系統中受失效元件影響的所有其它部分。恢復過程是系統中斷過程的最后階段，一旦系統重新開始提供正常服務，剩下的過程將不會直接影響系統的正常運行。 系統產生的報告是用來通知外界所發生的故障，這是修復過程的第一步。維修過程與可用性無直接關系。統計概率表明，在失效元件修復過程中備份元件也有可能出現故障，這種情況會導致整個系統癱瘓。雖然出現這種情況的概率非常小，但這種情況影響嚴重，故在可用性計算等式中仍要考慮到。因此即使在冗余系統中也要盡量縮短維修時間。 維修實際上是失效元件的替換過程，這一過程一般是人工實現的。維修過程之所以劃分成這些階段，有兩大理由：首先，維修步驟通常是最花時間的階段；其次，這是整個過程的關鍵，任何失誤都將導致整個系統的中斷。 最后，經修復后的元件被再次集成到系統中。一旦失效硬件或軟件被替換后，修復的元件要么作為新的備用元件使用，要么去分擔一些系統負載。 這些階段的劃分多少帶有些片面性，但它們能為系統結構的差異性描述提供很好的參考。 組件的故障管理 在一個2N或組件系統中將可能發生故障的部分定義為故障區，采用這種方式的故障管理在一定程度上得到簡化。主要的步驟包括故障檢測、定位、隔離、恢復、維修等，詳細描述如下：

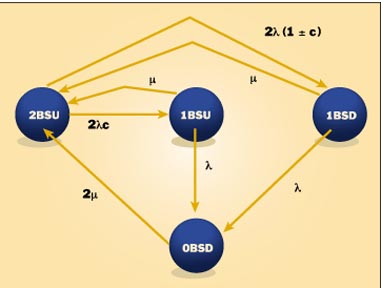

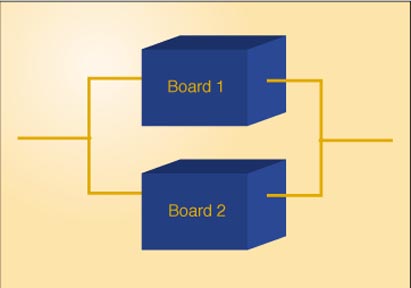

組件系統本質上是從故障檢測轉變?yōu)楣收匣謴?fù)，因?yàn)槎ㄎ缓透綦x為系統結構的固有部分，檢測和隔離恢復在系統內自動完成。而故障恢復處理的復雜程度與系統運行的特定應用是相關的。 系統恢復以后的處理是離線處理過程。修理人員可以將整個節點內的器件全部代換，或者進一步診斷從而找出節點內部的壞元件予以代換。這個診斷過程是在一個完整的離線系統上進行。一個基于節點的系統在這個過程中相對不易發生失誤。 高強度的故障管理 在一個具有2N配置的系統中，成本是個重要問題，器件為N+1備份。這需要一個具有復雜處理過程的高強度故障管理。 在這些系統中，故障檢測總是一樣的。它通過系統中的每一部分來實現，而且越快越好。通過在線診斷來實現故障定位。這種診斷不能影響系統的正常運行，要保證系統盡可能多的部件正常運行，以防止整個系統的癱瘓。 在一個運行中的系統實現故障定位很復雜。不可能總是能精確地實現故障定位，通常的定位準確度為95%。 隔離是很關鍵的步驟。系統的架構要允許對單個可置換單元(FRU)隔離。在一個N+1系統里，存在的失效元件不能影響恢復后的系統保持正常運行。 有兩個因素使系統恢復復雜化，第一個是采用節點方式。每個節點有精確的定位，這掩蓋了系統的復雜性。在N+1系統中器件存在依賴關系。當一個器件經核實為損壞器件，任何與該器件相關的其它器件也要加以恢復。這種拓?fù)涔芾沓蔀榛謴?fù)系統的一個關鍵的步驟。 N+1系統恢復的另外一個難點是將故障封閉在一定范圍內。一個損壞器件可能讓其它的器件表現為損壞狀態，故障器件經識別后，所有其它的錯誤狀態也要加以糾正。 系統故障報告內容取決于不同的應用。如果系統采用FRU，則要輸出一個詳細恢復處理方法的指導。報告內容對于維修很關鍵，技術人員在對運行中的系統進行修復時，正確定位需要替換的FRU很重要。對于這樣的系統，技術人員的錯誤操作也可能導致服務的中斷。清晰的報告機制可以減少造成這種錯誤的可能。 對運行中的系統進行維修要求某種形式的“熱拔插”。系統必須能支持這種操作。另外這些FRU之間在結構上相互不能影響，處理一個器件處理時不要移動其它的器件。 高可用性相關規范 |
