摘要:該文通過分析變壓器不平衡電流的產生原因，提出相應的防范措施，以提高差動保護動作的選擇性、速動性、靈敏性、可靠性，確保變壓器的安全穩定運行。關鍵詞：微機保護 勵磁涌流 差動保護

      1 差動保護原理簡述

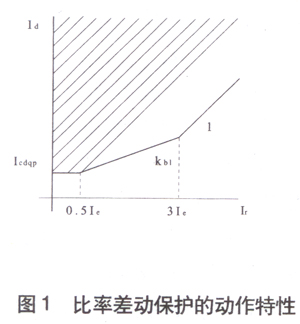

    變壓器差動保護作為變壓器的主保護,目前電網中的110 kV變壓器的差動保護大多采用由多微機實現的比率差動保護。之所以采用比率制動特性，是為了防止區外故障引起不平衡的差動電流造成保護誤動。由多微機實現的比率差動保護的動作特性如圖1所示。

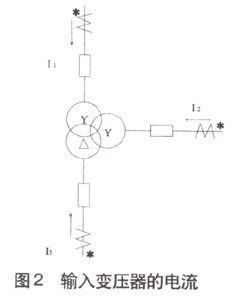

    差動保護動作電流為Id，制動電流為Ir，差動保護電流啟動值為Icdqp，比率差動制動系數為Kbl，變壓器的額定電流為Ie，圖中的陰影部分為保護動作區。如圖2所示，輸入變壓器的電流：I1，I2，I3，由(I1 + I2 + I3)構成變壓器的差動電流，即Id = (I1 + I2 + I3)作為差動繼電器的動作量。在正常運行或外部故障時，在繼電器中電流Id在理想狀態下等于零，因此差動保護不動作。然而，由于變壓器實際運行中引起的種種不平衡電流，使得差動繼電器的動作電流增大，從而降低了保護的靈敏度。

      2 產生不平衡電流的原因

     不平衡電流的產生有穩態和暫態兩方面。

     穩態情況下不平衡電流:

    ·變壓器各側繞組接線方式不同；
    ·變壓器各側電流互感器的型號和變比不相同，實際的電流互感器變比和計算變比不相同；
    ·帶負荷調分接頭引起變壓器變比的改變。

    暫態情況下不平衡的電流:

   ·變壓器空載投入電源時或外部故障切除，電壓恢復時產生的勵磁涌流。
   ·短路電流的非周期分量主要為電流互感器的勵磁涌流，使其鐵芯飽和，誤差增大而引起不平衡電流。

     3 不平衡電流的影響及相應的防范措施

     變壓器差動保護的不平衡電流直接影響到差動保護的選擇性、速動性、靈敏性和可靠性。故此，分析其影響并采取相應的防范措施對提高變壓器差動保護性能是十分重要的。

      3.1 變壓器高低壓側繞組接線方式不同的影響及其防范措施

      變壓器接線組別對差動保護的影響。如Yy0接線的變壓器，因?yàn)橐欢卫@組對應相的電壓同相位，所以一二次兩側對應相的相位幾乎完全相同。但當變壓器采用Yd11接線時，因?yàn)槿切谓泳€側的線電壓，在相位上相差30°，所以其對應相的電流相位關系也相差30°，即三角形側電流比星形側的同一相電流，在相位上超前30°，因此即使變壓器兩側電流互感器二次電流的數值相等，在差動保護回路中就會出現不平衡電流。

      變壓器接線組別影響的防范措施。消除由變壓器Yd11接線而引起的不平衡電流的措施，采用相位補償法，也就是通常所說的Y/△轉換。即將變壓器星形側的電流互感器二次側接成三角形，而將變壓器三角形側的電流互感器二次側接成星形，從而把電流互感器二次電流的相位校正過來。

      對于由多微機實現的變壓器差動保護，由于軟件計算的靈活性，允許變壓器的各側互感器二次側都按Y型接線，在進行差動計算時由軟件對變壓器Y型側電流進行相位校準及電流補償。即Y/△轉換可由程序軟件實現。整定人員可以通過對接線方式定值的整定來選擇是否需要進行Y/△轉換。

      3.2 電流互感器型號和變比不相同的影響及其防范措施

      由于變壓器各側額定電壓不同，裝設在各側的電流互感器型號也就不同，所以飽和特性和勵磁電流（歸算到同一側）也不相同。因此,在外部短路時也會引起較大的不平衡電流，對這種情況可以采用適當增大保護動作電流的辦法來解決。

      另一方面，由于電流互感器都是標準化的定型產品，所以實際選用的變比，與計算變比不可能完全一致，而且變壓器的變比也不可能完全相同，這是在差動保護回路中引起不平衡電流的又一原因。這種由于變比選擇不合適而引起的不平衡電流，可利用磁平衡原理在差動繼電器中設置平衡線圈加以消除。一般平衡線圈接于保護臂電流小的一側，因?yàn)槠胶饩€圈和差動線圈共同繞在繼電器的中間磁柱上，適當選擇平衡線圈的匝數，使它產生的磁勢與差流在差動線圈中產生的磁勢相抵消，這樣，在二次繞阻就不會感應電勢了，流經差動繼電器的執行元件的電流為0。但接線時要注意極性，應使小電流在平衡線圈的差流在差動線圈中產生的磁勢相反。

      對于由多微機實現的變壓器差動保護，這部分功能也可以由程序軟件來實現，即通過調整平衡系數Kb來控制。具體計算時，只需根據變壓器各側一次額定電流、差動互感器變比求出電流平衡調整系數Kb，將Kb值當作定值輸入微機保護，由保護軟件實現電流自動平衡調整，消除不平衡電流。

      3.3 在運行中改變分接頭的影響及其防范措施

      電力系統在運行中，通常利用調節變壓器分接頭的方法來維持電網的電壓水平。改變變壓器分接頭，也就改變了變壓器的變比。但差動保護中電流互感器變比的選擇以及差動繼電器平衡線圈已經確定，當變壓器分接頭改變時，差動回路原先的平衡被破壞了，即出現了新的不平衡電流Ibp，Ibp與一次電流Idmax成正比，即

      Ibp =±dU·Idmax/Kn

      式中 ±△U——調壓分接頭相對于額定抽頭位置的******變化范圍；

　　 Idmax——通過調壓側的******外部故障電流。

      為了消除這一不平衡電流的影響，在整定保護的動作電流時應給予相應的考慮，即提高保護的動作整定值。

      3.4 變壓器勵磁涌流的影響及其防范措施

      變壓器的勵磁涌流對差動保護的影響。變壓器的高、低壓側是通過電磁聯系的，故勵磁涌流僅存在于電源的一側，它通過電流互感器構成差動回路中不平衡電流的一部分。在正常運行情況下，其值很小，一般不超過變壓器額定電流的3%~5%。當外部發生短路故障時，由于電源側母線電壓降低，勵磁電流就更小，因此，在這種情況下一般可以不必考慮不平衡電流對差動保護的影響。但在變壓器空載投入電源或外部故障切除后，電壓恢復過程中，由于變壓器鐵芯中的磁通急劇增大，使鐵芯瞬間飽和，這將產生很大的沖擊勵磁電流——勵磁涌流。由于勵磁涌流具有很大的數值和非周期分量，故對變壓器的差動保護有很大的影響。勵磁涌流的主要特點如下：

      ·勵磁涌流的數值大。變壓器空載投入時，變壓器的勵磁涌流可達到變壓器額定電流的6～8倍，即Ily = (6～8)Ie。勵磁涌流對于額定電流幅值的倍數與變壓器容量的關系是，容量越大，變壓器的涌流倍數越小。

      ·勵磁涌流中含有大量的非周期分量與高次諧波分量。根據試驗和理論分析結果得知，勵磁涌流中含有大量的高次諧波分量，其中二次諧波分量所占比例******，四次以上諧波分量很小。在最初幾個周期內，勵磁涌流的波形是間斷的（即兩個波形之間有一間斷角），每個周期內有120～180°的間斷角，最小也不低于80～100°。非周期分量則是偏到時間軸的一邊，并具有衰減慢的特點。

      ·勵磁涌流的衰減速度與電力系統的時間常數有關。勵磁涌流與合閘瞬間外加電壓的相位，鐵芯中剩磁的大小和方向、電源容量、變壓器的容量及鐵芯材料等因素有關。在起始瞬間，勵磁涌流衰減的速度很快，對于一般的中小型變壓器，經0.5～1 s后其值不超過額定流的0.25～0.5倍； 大型電力變壓器勵磁涌流的衰減速度較慢，衰減到上述值時約2～3 s。這就是說，變壓器容量越大勵磁涌流衰減越慢，完全衰減要經過幾十秒的時間。

      防止勵磁涌流的影響，傳統上采用具有速飽和變流器的繼電器，這是國內目前廣泛采用的一種方法。當外部故障時，所含非周期分量的******不平衡電流能使速飽和變流器的鐵芯很快地單方面飽和，傳變性能變壞，致使不平衡電流難于傳變到差動繼電器的差動線圈上，保證差動保護不會誤動。內部故障時，雖然速飽和變流器一次線圈的電流也含有一定的非周期性分量，但它衰減得快，一般經過1.5~2個周波即衰減完畢，此后速飽和變流器一次線圈中通過的完全是周期性的短路電流，于是在二次線圈中產生很大的感應電動勢，并使執行元件中的相應電流也較大，從而使繼電器能靈敏地動作。速飽和變流器正是利用容易飽和的性能來躲過變壓器外部短路不平衡電流和空載合閘勵磁涌流的非周期分量影響。

      采用內部短路電流和勵磁涌流波形的差別（有無間斷角）來躲過勵磁涌流。

      即間斷角鑒別法，這種方法是將差電流進行微分，再將微分后的電流進行全波整流，利用整流后的波形，在動作整定值下存在時間長短來判斷是內部故障，還是勵磁涌流。
