早在80年代初期，美國ad公司就推出了類似ipc的mac-150工控機，隨后美國ibm公司在85年正式推出工業個人計算機ibm7532?，F(xiàn)在我手頭有一份當時宣傳ibm 7532的廣告詞。供大家參考：強力的數據處理．靈活的網絡溝通，ibm 7532 工業計算機創造了神奇的自動化系統

       ibm 7532 工業計算機    剪影         ibm 7532 工業計算機是針對工廠作業需求而設計的，以實現計算機整合制造觀念為中心目標。它特重生產設備的機器間接口，強調機器之間如何自動溝通呼應。它也講求在工作場所的實際操作，符合在真正作業環境中的各種相關因素。最重要的，它具有豐富功能的組合，可適應廣泛的應用層面。

     它采用高速微處理機，可以發揮強力信息處理的功能；它使用智能型通訊諧調器，可以展現實時處理分配處理和高速數據處理的境界。不論在那一個作業領域，由于它擁有許多通信功能的組合，均得以針對特殊需求，構建具有多元性質的網絡，溝通整條生產線。                ibm 7532 工業計算機    特色    ．可以在差距很大的溫度和濕度條件下操作。    ．具有防塵結構和磁盤保護裝置。    ．有極佳防震和防電擊的外殼。    ．供電裝置受到避免外在噪聲和電壓頻率波動的保護。    ．配置安全鍵鎖。以防止不當操作，和保障數據安全。    ．備有系統重置開關，符合人體工學需求。    ．附有19英寸頂架設計，易于和其它設備結合操作。          當時的ibm工控機的機構設計理念和面向個人的ibm at/xt個人電腦基本類似，只是在防塵和外殼、硬盤保護方面做出了加強。其核心使用的處理板還是at結構的母板。早期的工控機就是一個質量更好的pc。但是隨著時間的推移，工控機架構有了本質上的變化，根據用戶使用環境的變化，演變成了現在流行的底板加插卡的架構。這種架構主要有如下的優點：

   維護時間減少：     隨著工控機被大量用于工業現場，基于母板的系統是不靈活的，為了修復或更新系統需要更換整個母板。更換母板需要在母板拿走之前把所有的插卡和電纜都拔掉。這就導致修復或更新時系統停機時間增加，這在工控現場是不可接受的。

   因此工程師們想到另外一個方法，取消母板架構，而把核心的cpu處理單元做在一張插卡上，其它的擴展界面則做在底板上，底板是由一些連接器和無源器件組成的。這種結構使得系統更新和修復簡單而且停機時間最少。這種設計理念影響了整個工控機的發展?，F(xiàn)在我們ecg事業群的pc104總線技術的嵌入式小板也和這種理念有異曲同工之妙。

    研華第一款bp架構的產品出現在1991年，早期由于沒有pci總線，該款產品是基于isa總線的。后來pci總線技術成為pc技術的主流時，1994年，picmg組織及時在無源底板結構中導入了pci技術，制定了基于isa/pci技術的picmg1.0標準。

極佳的擴展性    picmg1.0標準除了上文所闡述的系統更新和修復時間短的主要優點外，還存在另外一個主要優點：具有極佳的擴展性。

    工業現場使用工控機做控制核心，會接上多種擴展卡，擴展卡以早期的isa卡、主流pci卡為主，比如我們研華iag部門的多種采集卡和測量卡。而視用戶需求，所使用的isa、pci槽也不同。舉例來說，某些傳統的數控機床廠家，為保障其早期在isa技術上的投資，會采用傳統的isa控制卡為主。而一些從事視頻監控的廠家，由于isa帶寬根本無法滿足苛刻的視頻帶寬需要，必然要采用pci視頻捕捉卡，但是也許會同時選擇幾個isa界面的io卡配合攝像頭云臺使用。因此用戶對isa和pci插槽的需求多種多樣。

    傳統的商用母板上pci、isa數量固定，早期主板由于面積所顯，一般僅提供3個pci，3個isa槽，后來isa在民用市場面臨淘汰，因此諸多商用主板廠商基于成本考量，取消isa槽，或僅提供一個isa槽。因此對于工控用戶的多樣性，商規主板提供的槽數難免捉襟見肘。picmg1.0無源底板標準最高可提供20槽，所提供的isa、pci數量也可根據用戶需求隨意調整。

優秀的散熱特性    此外采用picmg1.0架構也有助于整體系統的散熱，系統的風流圖如下：

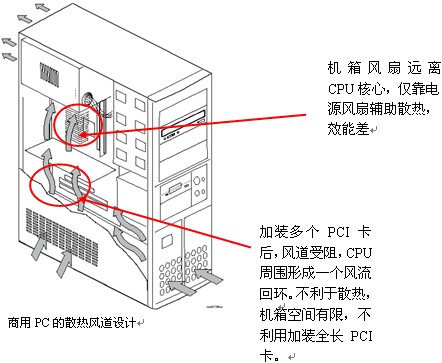

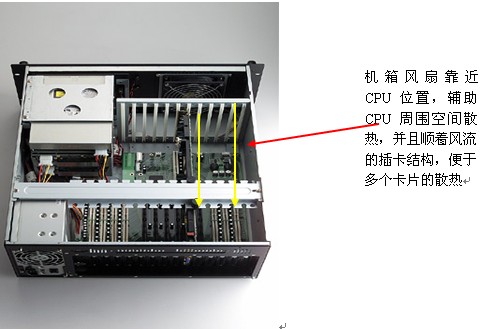

4u上架機箱的散熱設計

    當然，底板加插卡的物理架構還有一些缺陷，例如，金手指處容易氧化，槽部位容易在振動的情況下松動，因此不太適應那些具有腐蝕性和振動性的環境下。對于這些情況，業界推出了基于picmg2.0規范的compactpci技術，但由于價格、開發難度等因素，compactpci在一段時期內較難進入主流市場。因此研華針對這種情況推出的工業母板系列作為補充（后文會來探討工業母板的市場）。

    這篇文章我們主要討論了無源底板加插板架構（bp）的優勢。主要是在維護難度時間、擴展性、散熱性等三個方面。下期我們將會繼續討論研華工控機箱在散熱方面的改進。
