1 引言
    目前我國的城市交通控制主要還是靠道路交通信號控制機（以下簡稱信號機）。國內的信號機主要分為兩類：一類采用8/16位單片機作為處理器，交通控制功能簡單、方案單一，以rs 232或rs485為通訊方式，難以與控制中心聯網以及實現區域交通協調控制等功能，不能適應現代化大路口交通控制的要求；另一類則是基于工控機或pc104，功能雖然強大，但由于工控機或pc104都是按通用計算機標準設計，并非專門針對信號機應用設計，該類信號機硬件結構復雜且很多功能并不需要，成本也高，國外的信號機（如西門子公司的2070和美國的eagle）開發起步早，水平高，已有各種自適應聯網型信號機產品，但一般不適用于中國混合交通的實際情況，且價格昂貴，操作不方便。
    信號機是一個典刑的嵌入式系統，嵌入式系統是以應用為中心來設計，對功能、性能、可靠性、成本、功耗、體積等有嚴格的要求，既要滿足智能交通系統對信號機智能化、多功能的要求，又要******化信號機的性價比，因此本設計選擇基于arm核的32位嵌入式risc處理器——at91rm9200來完成智能交通信號機控制板的硬件設計，以達到使信號機在交通系統中成為收集與處理交通流量數據、通信聯網以及區域協調控制平臺的設計目標。 2 信號機系統硬件設計 2.1 系統總體硬件結構

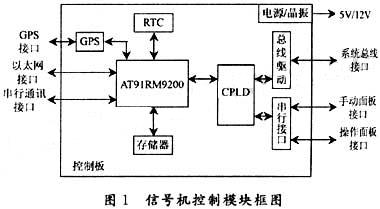

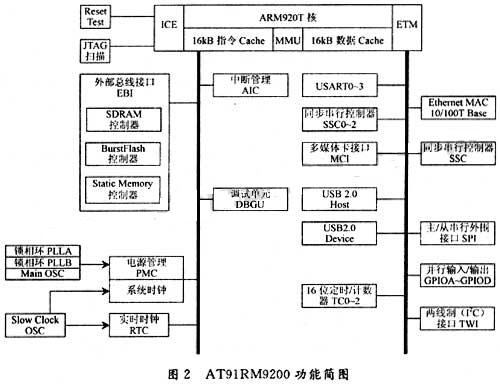

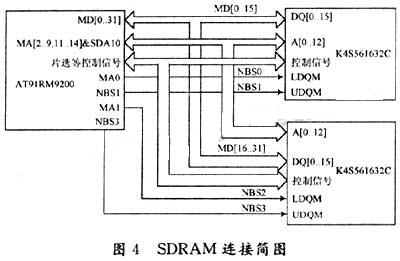

    智能交通系統要求信號機可以向控制中心實時提供多種道路信息和車流量數據信息，接收控制中心的控制命令，并能夠獨立執行一些復雜的算法，可以根據交通流量變化實時條件路口信號燈的綠燈時間，因此考慮現有信號機的不足，根據信號機功能發展的趨勢和要求，本文設計的信號機控制板具有控制參數輸入、控制狀態輸出、控制參數保存、燈態輸出控制、交通流信息（主要是車流量）實時檢測與歷史數據存儲、多種燈態控制方案與算法模型存儲、支持以太網及與手持終端設備通訊等基本功能。整個系統硬件結構如圖1所示。  [ 相關貼圖 ]2.1.1 at91rm9200微處理器介紹        嵌入式微處理器是整個嵌入式系統的核心，at91rm9200是atmel公司推出的基于當前流行的arm920t內核的一款32位risc微控制器，工作在180mhz頻率下的運算速度可達200mips。專門針對系統控制、通訊領域的應用。at91rm9200芯片的功能結構如圖2所示。  [ 相關貼圖 ]at91rm9200集成了豐富的外圍功能模塊，滿足多種應用場合，豐富適合于實時控制，可以支持實時操作系統（rtos），為需要多功能、低成本、低功耗的計算密集型應用提供了一個單芯片級的解決方案。at91rm9200是一款性價比極高的微處理器，經過比較選擇at91rm9200作為信號機控制板處理器。 2.1.2 控制板外圍模塊        控制板設計主要包括以下幾個部分：        （1）電源/晶振模塊：        控制主板使用12/5v兩套電源供電，at91rm9200工作于3.3/1.8v兩種電壓，系統其他器件盡量選擇工作電壓為3.3v。        at91rm9200使用12mhz/32.768khz兩種晶振，主晶振12mhz經過芯片內倍頻處理分別為arm920t核與系統提供180mhz和60mhz的時鐘頻率。32.768khz慢時鐘用于at91rm9200的啟動。        （2）存儲器模塊。        （3）網絡模塊。        （4）串口模塊和gps接口：        at91rm9200提供4個usart，分別將他們分配給rs232和rs485?？刂瓢迳项A(yù)留gps接口位置，用于未來擴展信號機無線通訊功能，gps使用rs232同at91rm9200通信。        （5）rtc模塊： 信號機在通訊、干線或者區域協調控制中需要使用統一的時間來同步，因此設計rtc（實時時鐘）用來對時。rtc可以提供可編程的實時時鐘：年（含閏年）、月、日、時、分、秒、星期及一個鬧鐘中斷，并可以在掉電后使用備用電源工作。        （6）系統總線擴展模塊。 2.2 主要硬件模塊電路設計        下面詳細說明存儲單元、網絡和系統總線擴展模塊的硬件設計。 2.2.1 存儲器模塊        本文設計的信號機需要存放嵌入式操作系統及其文件系統、應用程序和其他在運行或系統掉電后需要保存的數據；另外當系統啟動后，操作系統和程序運行還需要更大的空間。at91rm9200內部集成的rom和ram的容量不能夠滿足信號機的要求，因此設計了外存儲單元來擴展存儲空間，由16mb和flash和64mb的sdram組成信號機的外存儲系統。        at91rm9200的地址空間是4gb，他被劃分成16個256mb的區域；        區域0為內部存儲器空間；        區域1－8是給由ebi控制的外部設備（擴展的片外存儲器和外接的設備）使用的，片選信號為引腳ncs0－7；        區域15是at91rm9200集成的片內外圍功能（包括系統和用戶外圍）使用的地址空間，當系統上電或重啟時，根據引腳bms的電平狀態，系統選擇是從內部rom（bms＝1）還是從存儲區域1即ncs0片選區域（bms＝0）啟動。        （1）本設計選用1片8m×16b數據寬度的flash，共16mb，作為程序代碼存儲器和信號機運行時的永久數據存儲器。flash存儲器在系統中主要用于存放引導程序bootloader、操作系統內核鏡像和應用程序代碼等，系統上電或者復位后從flash中運行bootloader，由bootloader初始化硬件并將操作系統拷貝到sdram中去執行。所以將flash存儲器分配到at91rm9200的bank0（存儲區域1）地址空間，即將at91rm9200的ncso連接到flash的片選端ce0。flash輸出使能端oe接at91rm9200的noe；寫使能端we接at91rm9200的nwe；模式選擇端byte上接高電平，使flash工作在16位數據模塊，16位模塊flash與at91rm9200的基本連接如圖3所示。 [ 相關貼圖 ]（2）為了提高系統運行的效果，系統啟動后將flash中代碼拷貝到sdram中，由sdram作系統程序運行場所。為了發揮at91rm9200處理器32位數據處理性能，本設計選用2片4bank×4m×16b（32mb）sdram，并聯組成32b的ram，總共64mb空間，完全可以滿足嵌入式操作系統及各種復雜功能的運行要求。 [ 相關貼圖 ]如圖4為用2片sdram并聯構建32位sdram存儲系統的簡圖，其中一片作為高16位，另一片作為低16位，他們的數據線分別接at91rm9200數據總線的d[16..31]和d[0..15]。sdram是被分配到at91rm9200的bank1（存儲區域2）地址空間的，即將at91rm9200的ncs1端分別接到2片dsram的cs片選端。因為sdram的第10位地址線a10還有給sdram預充電的作用，所以at91rm9200提供給sdram專用的地址線——sda10，來代替通用地址線ma10，并且因為32位數據讀寫是4字節對齊的，所以at91rm9200的地址線ma[2..11，13，14]接sdram地址線a[0..9，11，12]。 2.2.2 10/100 mb/s以太網模塊        傳統的rs 232和rs 485通信方式已經不適應遠距離、大信息量的數據傳輸，而充分利用現有發達的網絡系統，實現信號機聯網的功能，也是智能交通發展的要求，at91rm9200芯片本身集成有網絡控制器件和28b的fifos棧和專用數據控制器的接收和發送通道，硬件實現了osi網絡參考模型中介于物體層和邏輯鏈路層之間的介質訪問mac子層，但是沒有提供物理層接口，因此需要外接一個物體層傳輸控制器來提供接入以太網的通道。用intel的lxt972快速以太網phy傳輸控制芯片進行數據的網絡收發。       lxt972和at91rm9200網絡控制器通過介質無關接口可以很方便地連接。在lxt972和rj45接口之間需要用網絡隔離變壓器來連接，網絡隔離變壓器起信號傳輸、阻抗匹配、波形修復、雜波抑制以及高電壓隔離等作用，以保護系統的安全。lxt972的rx＋/rx－、tx＋/tx－接到網絡隔離變壓器上，再由變壓器引出相應信號連接到rj45接口上，網絡模塊以標準rj45接口與以太網相連。其網絡模塊連接方式如圖5所示。  [ 相關貼圖 ]2.2.3 系統總線擴展模塊 &nb
