基于ARM智能交通信號機控制板開發

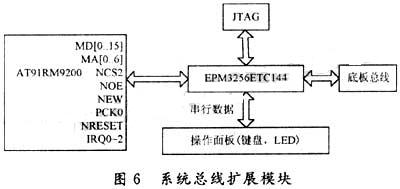

| sp; 考慮到信號機的體積、靠靠性及提高信號機的模塊化程度，方便設備的升級、擴展、控制板上并不直接實現控制參數輸入、車流量檢測等功能，信號機從控制板引出數據總線、地址總線和必要的控制信號，設計統一的系統總線，控制板通過總線來操作各個功能板，如信號燈驅動板、車輛檢測板以及操作面板的鍵盤輸入和led顯示輸出，控制板和各個功能板都卡裝在插槽接口。由于信號機的系統總線設計使用isa總線標準，因此總線時序同arm的讀寫時序不同，所以首先需要對arm時序和isa時序做轉化。底板總線需要的數據、地址、讀寫等控制信號等都先由cpld進行時序轉換后再發送到總線上去。底板總線使用16位數據總線，7位地址總線，分配給底板總線的地址空間是at91rm9200的bank2區（存儲區域3），片選信號端ncs2。對底板總線的讀寫操作由at91rm9200的ebi（外部總線接口）來控制，嵌入式操作系統以i/o內存的方式來對他們進行管理。at91rm9200的可編程時鐘輸出端pck0用來給底板總線提供時鐘信號，由cpld對他進行分頻處理，產生需要的多個時鐘頻率。 信號機使用操作面板的小鍵盤進行參數設置和方案設定，并用led模塊顯示信號燈閃爍。操作面板的鍵盤、led設計采用“串行”操作，即面板的鍵盤信號先進行“并/串”轉換后，以兩線同步串行方式傳輸?shù)娇刂瓢宓腸pld，作“串/并”轉換后再發送給at91rm9200。在操作面板自己的cpld內，模塊“8279”的工作方式，采集鍵盤信號，同樣at91rm9200發送給led顯示的命令數據先在cpld中實現“并/串”轉換，以兩線同步串行方式，傳輸給操作面板，由操作面板的cpld處理后控制led。這種方案大大減少控制主板與操作面板之間的聯線，模塊化程度更好。系統總線擴展模塊如圖6所示。  [ 相關貼圖 ] 3 嵌入式linux系統 信號機功能比較簡單時并不需要使用操作系統，而只是運行一個控制循環程序，利用中斷來處理發生的事件，這樣程序結構比較凌亂，難以維護或升級，功能也受限?；?a >工控機或pc104的信號機上一般運行通用操作系統，如windows或dos，前者功能雖然強大，卻過于龐大，不適合信號機這樣的嵌入式系統，可靠性差、容易造成死機；后者則功能較弱，已經不適合信號機功能發展的要求。 智能信號機的功能發展需要同時運行多個任務，如信號燈控制、通訊、車流量檢測等等，這就要對多任務進行合理的調度；另外信號機接收和處理的信息、數據的增多，尤其是需要大量保存歷史車流量數據供信號燈控制模型計算和中心查詢使用，單靠表或數組來管理是復雜而效率低下的，因此文件管理也是必不可少的一項功能。 嵌入式linux是一款優秀的嵌入式操作系統。他采用微內核體系結構，這使得核心小巧而可靠，易于rom固化，并可模塊化擴展；支持多種文件系統，如ext2，vfat，ntfs等；內核直接提供完善的網絡支持。 本文選擇功能和可靠性都很成熟的linux－2.4.19內核版本以及針對at91rm9200體系結構的補丁patch－2.4.19－rmk7。給標準內核源代碼打上補丁后，該內核就可應用于at91rm9200了。這就大大節省了產品開發時間，剩下的主要移植工作就是根據信號機的硬件功能編寫或者修改相應的驅動程序，并在編碼內核時選擇需要的功能，此處不再贅述。 linux操作系統在開發板上為應用程序運行提供了一個強大的軟件平臺。應用程序的開發調試有兩種模式： （1）和內核一起編譯，在系統啟動后運行，這種方法修改程序比較麻煩，必須重新編碼內核，因此適合于簡單的嵌入式系統。 （2）在宿主機上的交叉編碼環境下進行編碼，生成目標板上可執行的二進制文件，再通過串口和網口下載到目標板上執行，用該方法調試程序方便靈活，更適合于復雜的系統。 本文采用第二種方法來調試程序。將目標板（控制板）的調試串口和宿主機（pc機）串口相連，然后宿主機上運行minicom作為目標板的控制臺。將宿主機和目標板用交叉網線連接，并設置二者的ip在同一網段。在宿主機上打開nfs（網絡文件系統）服務；目標板mount宿主機的ip，如mount－o nolock 192.168.2.97：//test，這樣從目標板文件系統的test文件夾就可以訪問到宿主機的根文件系統，宿主機上編譯好的可執行文件，直接可以從目標板上看到并運行。 測試表明信號機控制板的軟硬件系統都可以穩定運行，各部分功能也正常工作，證明了設計結果達到了預期的設計目標。 4 結語 本文介紹了基于at91rm9200微處理器的智能交通機控制板的硬件設計以及嵌入式linux軟件平臺。該設計方法改進了原信號機功能，增加了網絡通信功能，并保留了過去的通信串口以保持兼容。整個開發板結構設計和總線接口信號都同原信號機主板一樣，可以直接在現在的信號機上使用，而不用整個修改已經開發成熟的信號機，簡化了開發工作。 嵌入式linux系統也使硬件功能得到更好的管理和使用，并為信號機的軟件運行提供了一個強大的平臺，linux系統下接入網絡和進行文件管理更加容易安全。在linux基礎上可以更方便地開發更智能的信號燈控制算法以及其他功能。同時整個信號機系統的軟硬件可靠性也得到了提高。 |
