【控制要求】有一原料摻混機及 A、B料,當系統啟動( X0)時,系統啟動指示燈( Y0)亮,當按下加工啟動開關( X1)后,A料控制閥( Y1)開始送料,且攪拌器電機( Y3)開始轉動,到達設置時間( D0)后,換由 B料控制閥(Y2)開始送料,且攪拌器電機( Y3)持續轉動,直到工作時間( D1)到達。
【元件說明】
PLC 元件 |
控制元件說明 |
X0 |
系統啟動開關:撥到 ON端時, X0=ON;撥到 OFF時,X0= OFF |
X1 |
加工啟動按鈕:按下時, X1的狀態為 ON |
Y0 |
系統啟動指示燈 |
Y1 |
A料出口閥 |
Y2 |
B料出口閥 |
Y3 |
攪拌器電機 |

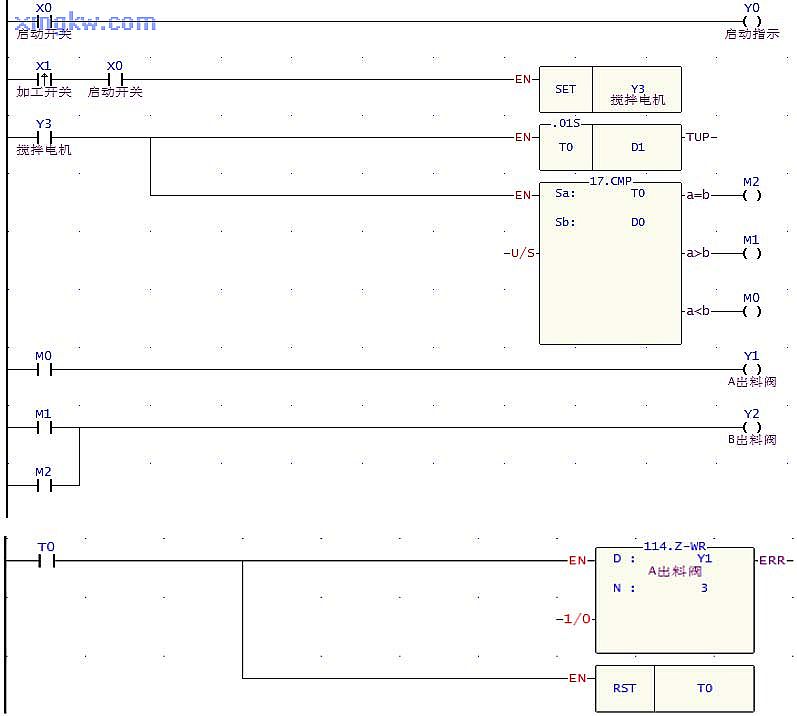

【控制程序】

【程序說明】
- 當系統啟動開關被撥至 ON以后, X0=1,則 Y0線圈導通,所以系統啟動指示燈 Y0亮。
- 當按下加工按鈕后, X1由 OFF→ON變化, SET指令被執行,且 Y3被置位,則攪拌電機不停轉動,而且 T0開始計時。
- CMP指令也被執行,且當 T0的當前值小于 D0的內容值時, M0狀態為 ON,觸發 Y1導通,開始輸送 A料;當 T0的當前值大于或等于 D0的內容值時, M1或 M2狀態就會變?yōu)?ON,同時 M0狀態變?yōu)?OFF,此時 Y2導通, Y1關閉,則開始輸送 B料,停止輸送 A料。
- T0的當前值等于 D1的內容值(送料總時間)時, T0常開接點變?yōu)?ON,ZRST和 RST指令都被執行,則 Y1~Y3、T0都被復位,攪拌機停止工作,直到再次按下加工開關。
|
