PLC簡介


可程序邏輯控制器(PLC,Programmable Logic Controller),乃是一種固態電子裝置,主要利用輸入/輸出裝置的回授信號及儲存程序,控制機械或程序的操作。在工廠自動化(FA)系統中,PLC因為具備價格便宜、系統穩定及環境適應性佳的特點,故一直為自動化業界所采用。近幾年來,各PLC制造廠家無不致力于新機種的研發,所以在CPU 處理速度、擴展模塊及通訊的功能上,相較于早期PLC控制器,已有長足的進展。





在工業生產過程中,大量的開關量順序控制,它按照邏輯條件進行順序動作,并按照邏輯關系進行連鎖保護動作的控制,及大量離散量的數據采集。傳統上,這些功能是通過氣動或電氣控制系統來實現的。1968年美國通用汽車公司提出取代繼電氣控制裝置的要求,第二年,美國數字公司研制出了基于集成電路和電子技術的控制裝置,首次采用程序化的手段應用于電氣控制,這就是第一代可編程序控制器,稱Programmable Controller(PC)。





個人計算機(簡稱PC)發展起來后,為了方便,也為了反映可編程控制器的功能特點,可編程序控制器定名為Programmable Logic Controller(PLC)。





上世紀80年代至90年代中期是PLC發展最快的時期,年增長率一直保持為30~40%。在這時期,PLC在處理模擬量能力、數字運算能力、人機接口能力和網絡能力得到大幅度提高,PLC逐漸進入過程控制領域,在某些應用上取代了在過程控制領域處于統治地位的DCS系統。





PLC具有通用性強、使用方便、適應面廣、可靠性高、抗干擾能力強、編程簡單等特點。PLC在工業自動化控制特別是順序控制中的地位,在可預見的將來,是無法取代的。






 1-1 什么是可程序邏輯控制器


  早期的自動控制都是以繼電器并配合計數器、定時器及傳感器等控制組件以完成順序控制的目的。


由于工業的變革,在生產制造方面,傳統的方法已無法滿足,因此有業者根據其需要,訂出以下的規格,


希望有這樣的控制器,能夠改善傳統的控制方式,藉以提高效率,增加產量。


  1. 編程簡單方便,可以在現場修改程序。


  2. 硬件維護與檢修簡單。


  3. 高度可靠性,能適應惡劣的工作環境。


  4. 體積小。


  5. 資料之讀取和聯機容易。


  6. 價格具競爭性。


  7. 擴展時,原系統只做很少的改變


  基于以上之規格及廣大市場之需求,促使PLC 迅速的發展。


  PLC 能儲存如順序指令、定時器指令、計數器指令、演算指令、數據控制指令以及通訊指令,并藉 以控制工業的機械裝置及流程。如下圖所示為PLC 在應用方面的概念圖。





  PLC 是以微處理機為基礎,綜合了計算器與自動化技術而開發的工業控制裝置,這種控制器按照 IEC 國際標準的定義是可程序邏輯控制器又稱為PC 或PLC。這種裝置,內部儲存預先編寫相應的程序, 待輸入輸出連接完成之后,PLC 運行這個程序,便可自動完成預定的操作,屬于一種程序記憶型的電 子控制裝置,亦可視為一般的繼電器或定時器、計數器等集合體。


  PLC 之操作模式乃藉監測按鍵、感應器及開關等等輸入之信號,假如這些輸入的信號被偵測到改變, 控制系統就會透過使用者所已經加載的程序作動作,產生相對應的輸出信號。


  一般PLC 有以下的功能規格,使用者可根據該規格,評估該PLC 是否符合所需之應用。


  1. 輸入點數:該PLC 能處理的信號點數。


  2. 輸出點數:該PLC 能控制的輸出點數。


  3. 定時器數量:該PLC 內部仿真的定時器數量。


  4. 計數器數量:該PLC 內部仿真的計數器數量。

  5. PLC 支持指令:該PLC 所能處理及涵蓋的指令范圍。


  6. 執行速度:PLC 執行每個指令的執行度,這關系到整個系統的掃描時間 (Scan-time)。


  7. 使用者的程序空間:即PLC 程序所占有的******空間。


  8. 程序輸入的方式:由專有的書寫器輸入或是由其它方式加載。


  9. 系統的擴充性:該PLC 可以再作哪一方面的擴展等等。




  PLC 有效消除了許多傳統上需要以繼電器為主之系統的線路連接問題,它可以很簡便地根據生產線 的需要重新規劃控制線路,給予一個非常經濟并且改變制造環境的彈性空間很大。






1-2 PLC 可程控器的內部結構:




PLC的構成


從結構上分,PLC分為固定式和組合式(模塊式)兩種。固定式PLC包括CPU板、I/O板、顯示面板、內存塊、電源等,這些元素組合成一個不可拆卸的整體。模塊式PLC包括CPU模塊、I/O模塊、內存、電源模塊、底板或機架,這些模塊可以按照一定規則組合配置。

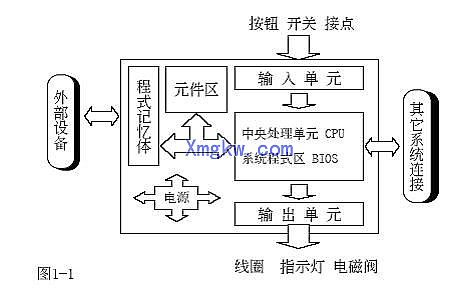

  PLC 的基本結構如圖1-1 所示,其各組成部分如下:





1. 輸入單元

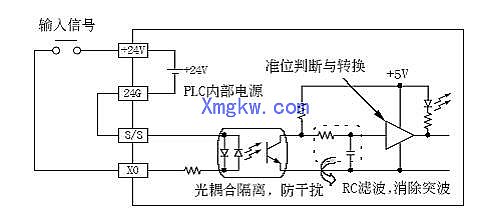

  這是各種輸入信號 (動作命令信號及回授的檢測信號) 的輸入接口,為直流輸入類型并采用光耦合隔離,可將外部信號與PLC 內部隔離。





 2. 輸出單元


  這是把PLC 處理結果即輸出信號送給控制對象的輸出點。輸出點型式有繼電器輸出及晶體 管輸出二種類型,可將PLC 內部信號與外部負載電源隔離。


開關量:按電壓水平分,有220VAC、110VAC、24VDC,按隔離方式分,有繼電器隔離和晶體管隔離。





模擬量:按信號類型分,有電流型(4-20mA0-20mA)、電壓型(0-10V0-5V-10-10V)等,按精度分,有12bit14bit16bit等。

除了上述通用IO外,還有特殊IO模塊,如熱電阻、熱電偶、脈沖等模塊。





按I/O點數確定模塊規格及數量,I/O模塊可多可少,但其******數受CPU所能管理的基本配置的能力,即受******的底板或機架槽數限制。








 3. 中央處理單元 (CPU)


  CPU 是PLC 的核心,它由控制器、運算器所組成。它由程序內存中順序取出使用者的程序 指令,并對其譯碼,根據指令功能,發出有序的控制信號,從輸入單元或組件區讀取資料,在 運算器中進行處理,而后把處理結果給輸出單元存入組件區。不斷循環掃描整個程序區,實行預定的控制程序。




CPU是PLC的核心,起神經中樞的作用,每套PLC至少有一個CPU,它按PLC的系統程序賦予的功能接收并存貯用戶程序和數據,用掃描的方式采集由現場輸入裝置送來的狀態或數據,并存入規定的寄存器中,同時,診斷電源和PLC內部電路的工作狀態和編程過程中的語法錯誤等。進入運行后,從用戶程序存貯器中逐條讀取指令,經分析后再按指令規定的任務產生相應的控制信號,去指揮有關的控制電路。





在使用者看來,不必要詳細分析CPU的內部電路,但對各部分的工作機制還是應有足夠的理解。CPU的控制器控制CPU工作,由它讀取指令、解釋指令及執行指令。但工作節奏由震蕩信號控制。運算器用于進行數字或邏輯運算,在控制器指揮下工作。寄存器參與運算,并存儲運算的中間結果,它也是在控制器指揮下工作。





CPU速度和內存容量是PLC的重要參數,它們決定著PLC的工作速度,IO數量及軟件容量等,因此限制著控制規模。
