ifix和PLC在石灰石粉磨控制中的實際應用

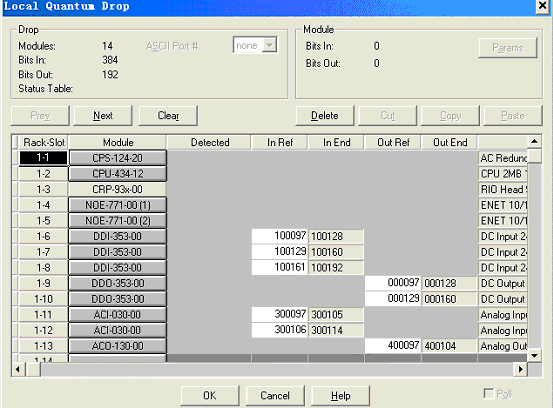

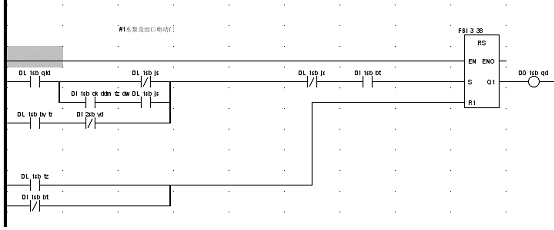

放置)→OK。 一般情況下,1和16槽放置電源模塊 2槽放置CPU模塊 3槽防止主I/O通訊模塊 4和5槽放置冗余的以太網通訊模塊 6至15槽放置I/O模塊。 硬件組態圖如下: ![]() 5軟件組態 在該系統中,上位機采用ifix3.5組態軟件,下位機采用Modicon Quantum系列的Concept2.6編程軟件。 1、 人機界面組態 (1) 工藝流程圖:該畫面通過編程實現動態模擬顯示整個石灰石粉制備的過程——從上料、進磨到出粉再到倉儲。實現整個生產過程中各個運行設備的程控啟停以及各個運行設備的單體操作,并對故障進行實時診斷。 ?。?) 系統操作功能:它有自動和手動兩種工作方式,正常運行時采用自動方式,故障和調試時采用手動方式。它由PID控制回路實現對一些重要的模擬量數據的精確控制,以達到期望值。 ?。?) 報警記錄:實時地發出所有發生故障的參數的聲光報警,提醒值班人員采取相應的措施。 ?。?) 實時曲線:在線監視所有重要參數的實時變化,以便提前采取維持正常參數的措施和手段。 ?。?) 歷史曲線:檢查過去的數據記錄,以便發生故障時,分析出故障原因。 ?。?) 報表打?。喊床煌臅r間段實現統計與計量。 2、 PLC控制程序設計 PLC采用Modicon Quantum系列 Concept2.6編程軟件。Concept適用與所有的Windows操作系統,強大的梯形圖面向用戶,其電路圖符號和表達式與繼電器電路原理圖非常接近,控制過程形象、直觀、易于掌握、易于修改。有實用的功能塊和在線仿真功能,并且不需要停止CPU運行,就可以下載修改的配置與邏輯。豐富的功能可以滿足系統的各種要求。下圖是冷卻水泵的啟動/停止邏輯: ![]() 冷卻水系統由兩臺冷卻水泵及冷卻水泵出口電動門組成。兩臺冷卻水泵一用一備,當啟動其中的一臺冷卻水泵后,必須投入另一臺冷卻水泵備用,以保證這臺冷卻水泵故障停泵時另一臺冷卻水泵自啟,也就保證了冷卻水系統的正常運行,進而保證了石灰石粉磨系統的安全、可靠、穩定的運行。冷卻水泵與冷卻水泵出口電動門之間聯鎖,冷卻水泵出口電動門在關閉位置才允許啟動冷卻水泵。在聯鎖解除時,可以單體操作冷卻水泵,實現冷卻水泵的檢修調試。 6系統通訊功能 Modicon Quantum系列PLC可編程序控制器利用其先進靈活的通信方式,方便地組成了PLC處理器與就地控制柜、遠程控制柜、計算機工作站及其電子設備之間的通訊,其通訊方式是多渠道、多方式的。 7結束語 本控制系統功能全面,可靠性高,操作簡單實用,提高了勞動生產率,避免了由于操作人員操作失誤而造成的事故,改善了現場操作人員的勞動條件,對提高石灰石粉磨管理水平,保證設備安全穩定運行起到了很好的促進作用。并已在生產上得到實際應用,為企業帶來了可觀的經濟效益和良好的社會效益。 |
