立體庫是物流系統的集散地,它可以提高勞動生產率,降低勞動強度;節約庫存占地面積,提高空間利用率;加速倉庫儲備資金的周轉,保證均衡生產。堆垛機是立體庫的關鍵設備,控制堆垛機的自動化控制裝置應具有功能全、安全、可靠等特點。為此,本控制系統采用PLC作為控制核心,用變頻器驅動堆垛機的電機。
2 立體庫定位方式
自動化立體倉庫由庫房、貨架、堆垛機,自動控制與信息傳輸裝置,計算機和輸送機等外圍設備組成。庫房由若干行貨架組成,每行貨架分隔成標準的存貯單元(托盤),每?jī)尚胸浖荛g留有巷道,巷道上有堆垛機。巷道端(原位)設有出入貨物的貨架(即放托盤的架)。巷道長度和貨架高度根據存貯量需要及廠房尺寸而定。堆垛機在巷道上固定的天地軌間運行,兩端都有限位開關和防越位撞頭。

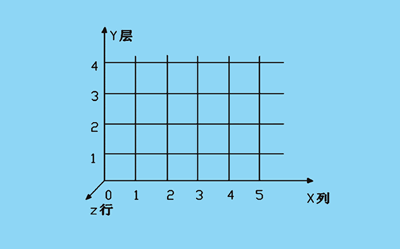

堆垛機自動存取時,必須確定要存或取的貨物在貨架上的位置,即定位。貨物放在貨架上的托盤里,一旦托盤所在層、列、行確定,則堆垛機在控制器控制下可自動對托盤進行操作。設層為Y坐標,列為X坐標,行為Z坐標,其立體庫定位示意圖見圖1。

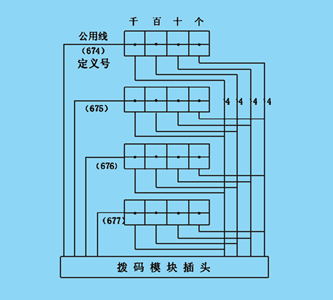

為正確確定X和Y值,堆垛機在運動過程中,采用無接觸光電檢測方式,對X和Y值不斷檢測, 一旦檢測到X、Y值和PLC機內部設定值相同,說明 X和Y值確定了。Z值只有兩種狀態,不是右行就是左行,所以用一般開關就能設定Z值。X和Y的PLC內部值由撥碼盤接口模塊(E-01D)通過撥碼開關設定。E-01D模塊專為操作者外部設置PLC機內部的目標值,每塊E-01D模塊可同時輸入四組撥盤開關,每組為四位標準BCD碼。四組撥盤開關設置對應的計數器或定時器分配號分別為674、675、676、677,E-01D模塊撥碼接口使用見圖2。本立體庫PLC控制系統中,只用兩組撥碼開關,也就是說,只用674、675兩個分配號。它們均工作在計數方式。674號被用來設置X值,675號由圖2撥碼盤設置Y值。

3 控制系統構成
(1) 系統工作原理

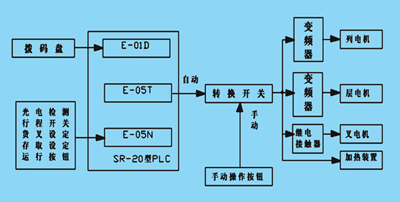

為了保障立體庫的正常工作,立體庫PLC控制系統設計成自動和手動兩種方式,當自動出現故障時,手動可繼續工作。本系統工作在自動方式時,堆垛機的三個自由度由三種不同電機驅動(列電機、層電機、叉電機)。為了提高效率,同時能夠做到堆垛機正確動作,層電機和列電機由變頻器驅動。當堆垛機運行到層或列的目標前一單元,驅動層電機的變頻器或驅動列電機的變頻器開始降速,一旦檢測到目標位光電信號,則驅動層電機的變頻器或驅動列電機的變頻器在PLC的控制下正確停車。根據Z值,堆垛機的貨叉左出或右出。至于存或取時的微落或微抬,由于貯存單元(托盤)規格一樣,故只要知道存還是取,控制系統自動進行微落或微抬。當堆垛機的貨叉在目標位工作完后,堆垛機自動返回原位,完成整個存或取過程結束。系統框圖見圖3??紤]到該立體庫為冷庫,到了冬天,控制系統環境不能滿足PLC控制器要求,為此增設了加熱控制裝置,確保PLC控制器可靠。

(2) 軟件編程流程圖

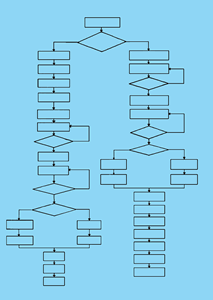

由于堆垛機自動存、取貨過程是一個比較復雜的控制過程,所以相應PLC控制器編程也比較復雜,首先,存貨和取貨過程正好是相反操作,編程時充分注意邏輯互鎖關系。其次,為了提高存(取)貨的效率,堆垛機層或列運行的速度控制非常關鍵,編程時必須注意層或列運行過程中的快慢切換點。再者,編程要合理,減少程序量,縮短掃描時間?,F(xiàn)示出立體庫PLC控制系統的程序流程圖,如圖4所示。

4 結束語
(1) 立體庫采用PLC控制系統后,堆垛機在變頻器驅動下高效運行,穩定可靠,存取貨物動作正確,節省人力物力。
(2) PLC控制器通過擴展通訊接口,和管理機進行聯網,立體庫實現微機管理。
(3) 隨著信息科學、自動化技術、機器人不斷發展,立體庫作為物流系統的集散地,今后,立體庫應該向智能化、信息化等方向發展。
|
