PLC的配線主要包括電源接線、接地、I/O接線及對擴展單元的接線等。

（1）電源接線與接地

PLC的工作電源有120/230V單相交流電源和24V直流電源。系統的大多數干擾往往通過電源進入PLC，在干擾強或可靠性要求高的場合，動力部分、控制部分、PLC自身電源及I/O回路的電源應分開配線，用帶屏蔽層的隔離變壓器給PLC供電。隔離變壓器的一次側最好接380V，這樣可以避免接地電流的干擾。輸入用的外接直流電源最好采用穩壓電源，因?yàn)檎鳛V波電源有較大的波紋，容易引起誤動作。

良好的接地是抑制噪聲干擾和電壓沖擊保證PLC可靠工作的重要條件。PLC系統接地的基本原則是單點接地，一般用獨自的接地裝置，單獨接地，接地線應盡量短，一般不超過20m，使接地點盡量靠近PLC。

²        ²        交流電源接線安裝如圖42所示。說明如下：

1用一個單極開關a將電源與CPU 所有的輸入電路和輸出(負載)電路隔開。

2用一臺過流保護設備b以保護CPU 的電源輸出點以及輸入點，也可以為每個輸出點加上保險絲。

3當使用Micro PLC 24VDC 傳感器電源c時可以取消輸入點的外部過流保護，因?yàn)樵搨鞲衅麟娫淳哂卸搪繁Ｗo(hù)功能。

4將S200 的所有地線端子同最近接地點d相連接以提高抗干擾能力。所有的接地端子都使用14 AWG或1.5mm² 的電線連接到獨立接地點上(也稱一點接地)。

5本機單元的直流傳感器電源可用來為本機單元的直流輸入e，擴展模塊f，以及輸出擴展模塊g供電。傳感器電源具有短路保護功能。

6在安裝中如把傳感器的供電M端子接到地上h可以抑制噪聲。

²        ²        直流電源安裝如圖43所示。說明如下：

1用一個單極開關a，將電源同CPU 所有的輸入電路和輸出(負載)電路隔開。

2用過流保護設備b、c、d，來保護CPU 電源、輸出點，以及輸入點。或在每個輸出點加上保險絲進行過流保護。當使用Micro 24VDC 傳感器電源時不用輸入點的外部過流保護。因?yàn)閭鞲衅麟娫磧?nèi)部具有限流功能。

3用外部電容e來保證在負載突變時得到一個穩定的直流電壓。

4在應用中把所有的DC 電源接地或浮地f（即把全機浮空，整個系統與大地的絕緣電阻不能小于50兆歐）可以抑制噪聲，在未接地DC 電源的公共端與保護線PE之間串聯電阻與電容的并聯回路g ，電阻提供了靜電釋放通路，電容提供高頻噪聲通路。常取R=1M ，C=4700pf。

5將S200 所有的接地端子同最近接地點h連接，采用一點接地，以提高抗干擾能力。

624V 直流電源回路與設備之間，以及120/230V交流電源與危險環境之間，必須進行電氣隔離。

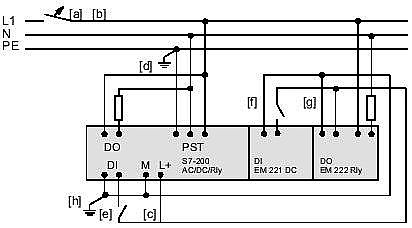

圖42  120/230V交流電源接線

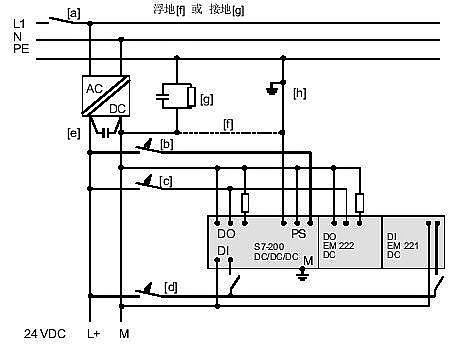

圖43    24V直流電源的安裝

（2）I/O接線和對擴展單元的接線

 可編程控制器的輸入接線是指外部開關設備PLC的輸入端口的連接線。輸出接線是指將輸出信號通過輸出端子送到受控負載的外部接線。

 I/O接線時應注意：I/O線與動力線、電源線應分開布線，并保持一定的距離，如需在一個線槽中布線時，須使用屏蔽電纜；I/O線的距離一般不超過300m；交流線與直流線，輸入線與輸出線應分別使用不同的電纜；數字量和模擬量I/O應分開走線，傳送模擬量I/O線應使用屏蔽線，且屏蔽層應一端接地。

      PLC的基本單元與各擴展單元的連接比較簡單，接線時，先斷開電源，將扁平電纜的一端插入對應的插口即可。PLC的基本單元與各擴展單元之間電纜傳送的信號小，頻率高，易受干擾。因此不能與其他連線敷設在同一線槽內
