施耐德PLC在城市污水處理廠中的應用

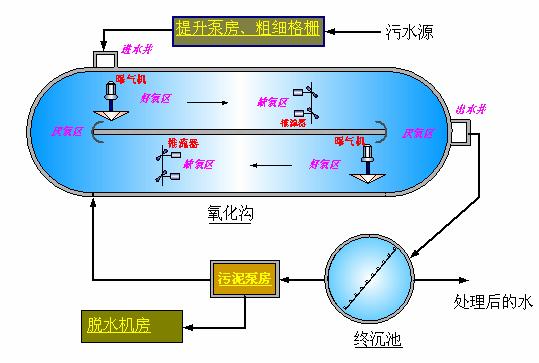

| [摘 要>：我國城市污水任意排放日益嚴重，全面建立完善的自動檢測監控系統勢在必行。本文重點介紹介紹施耐德電氣Premium PLC在城市污水處理Orbal氧化溝工藝中的應用及其網絡構成。PLC的使用使得系統設備運行更加穩定、合理，有效的延長了設備使用壽命和節約了能源。 [關鍵詞>：污水處理、Premium PLC、Orbal工藝、網絡、VB6.0、報表、能源 [Abstract>： The city-waste water is let progressively at random. We should build the waste water treatment plant full-scale and we should use automation system in it. This paper introduces The application and network of The Schneider Electric PLC in the waste water treatment plant . The use of PLC system makes the equipment running in a steady and rationalization state. It prolongs the equipments’ lives and it economize the energy sources. [Key Words>： waste water treatment， Premium PLC ，Orbal technic ， worknet ，VB6.0 ，report forms ，energy sources 引言： 隨著我國的社會和經濟的高速發展，環境問題日益突出，尤其是城市水環境的惡化，加劇了水資源的短缺，嚴重影響著人民群眾的身心健康，這些情況已經成為城市可持續發展的嚴重制約因素；我國現階段很多大中型城市的廢水排放量大，已造成城市地表水的嚴重污染；三峽庫區水環境保護事關三峽工程長期安全運行和長江中下游地區經濟社會的可持續發展，因此受到國內外廣泛關注，但目前各城市仍然是直接排放污水或因水處理自控系統不完善沒處理好就把污水排放了，很多操作和檢測監控過程仍停留在人工階段，監控時間覆蓋率低，手工采集樣品缺乏科學性和代表性，難以反映企業和城市污水處理及排放連續變化的情況。大范圍的建立污水處理系統及在線自動控制監控體系，勢在必行。 系統簡介： 重慶巫山污水處理廠位于巫山縣城邊緣，廠區緊鄰長江流域，處于三峽庫區腹地，該污水處理廠采用的是改良型Orbal氧化溝工藝，日處理污水量3萬噸，廠區主體構筑物有：綜合樓、配電房、進水提升泵房、粗細格柵井及旋流沉砂裝置、Orbal氧化溝、終沉池、污泥回流剩余泵井、脫水機房等；整個廠區設備及閥門均采用MCC和PLC兩種控制方式，正常情況下可以實現儀表、PLC的完全自動檢測控制及運行狀況監控；下位機采用施耐德電氣的Premium 系列PLC，上位機采用北京華富Control2000監控軟件。該廠自動控制系統于2006年7月11日全面完成調試，目前系統運行正常。 污水處理系統詳述： 一、Orbal氧化溝工藝介紹如（圖一）  圖一 Orbal氧化溝工藝簡圖 Orbal氧化溝水處理工藝起源于南非，后經不斷改進和推廣，在全球范圍得到廣泛應用。城市污水由管道集中后，水流首先經過粗格柵，將粗的垃圾去除，然后由提升泵將污水提高水頭（后面工藝要求有高水頭），再經過細格柵及旋流沉砂池，進一步去除小的垃圾和泥砂，污水進入水處理主體結構——氧化溝，污水在“O”型的氧化溝中經過曝氣機調節曝氣，使得污水得到缺氧、氧化、硝化、反硝化等反應，在該過程中完成BOD（生物耗氧量）、COD（化學耗氧量）的去除及污水脫氮的功能，并為下一步水的沉淀作好準備，經過氧化溝處理的水流入終沉池，加入Fe3+、或Al3+ 使得水中的（PO4）3- 得以沉淀，充分沉淀后，清水最后經二氧化氯消毒后排入長江。沉淀的污泥經脫水機濾干后焚燒處理。 二、廠區主要設備控制要求 1、粗細格柵機及其附屬輸送壓榨設備的控制 定時控制：根據外來污水狀況和運行經驗，通過設定相關定時參數，自動控制格柵機的啟動時間和停止時間。 液位差控制：在格柵機的前后均設置一臺超聲波液位傳感器，檢測出格柵機的前后液位差。設定低液位差LDF2和高液位差LDF1，當檢測到的液位差大于LDF1時，啟動格柵機；當檢測到的液位差低于LDF2時，停止格柵機（減少了運行時間，有效的節約成本）。控制過程如（圖二）  圖二 格柵附屬設備的聯動：皮帶輸送機和壓榨機作為格柵機的附屬輸送壓榨設備，它們?cè)诙〞r(shí)或自動運行模式下，一般與格柵機聯動。附屬設備適當?shù)奶崆盎蜓訒r(shí)運行。 |
