西門子S7-400在萊鋼工業除鹽水改造中的應用


摘要:本文主要介紹了萊鋼25MW發電機項目除鹽水生產線的生產工藝和控制系統的功能,S7-400硬件、軟件的組態設計原理,及如何充分應用S7-400可編程控制器的功能塊實現的各種控制技術方案。

  關鍵詞:除鹽水工藝;S7-400;Profibus-DP ;自動控制;變頻調速



  Abstract: The article mianly introduce the production craft of the 25MW production electrical machinery project desalinization water product line of Laigang and control system fuction, the S7-400 hardware and software configuration principle of design ,and how applied the S7-400 programmable controller fully the function block realization each kind of control technology plan.

  Keywords:desalinization water craft;S7-400 ; Profibus-DP; automatic control; variable frequency regulating speed



  1 引言

  除鹽水站作為萊鋼銀山型鋼公司25MW發電工程的主要設施,擔負著供應三臺130t鍋爐和四臺150t除氧器用水的重要任務。從現場除鹽水生產來看,自動化監控程度低,絕大部分的水泵是人工操作控制,在新的改造項目中需要在原先生產工藝上增加多介質、活性炭過濾器以及陰陽離子置換器等高新技術生產設備,所以更加需要對整個除鹽水站進行自動化控制的改造,從而可以節約能源,降低工人勞動強度,大大提高生產水平。

  2除鹽水生產工藝簡介

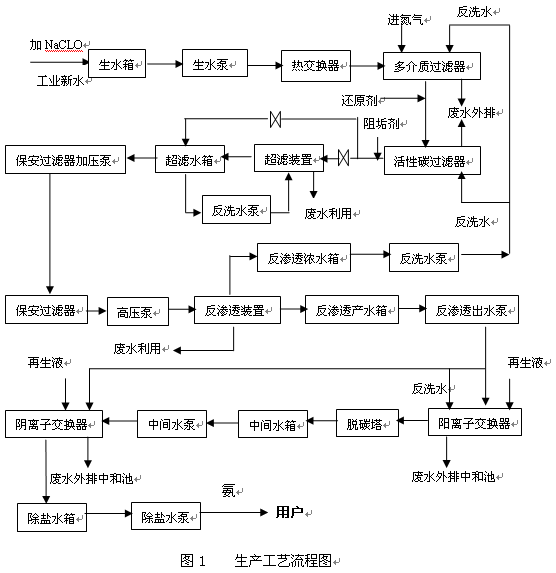

  除鹽水改造后的生產線主要設備有6個多介質和6個活性炭過濾器,超濾裝置,反滲透裝置,脫碳風機,陰離子和陽離子交換器,以及生水泵3臺(1臺變頻),高壓泵6臺,4臺除鹽水泵(1臺變頻),反滲透出水泵3臺(1臺變頻)等。生產工藝圖見圖1:






  3 系統組成及軟件設計

  根據工藝的要求,萊鋼銀山型鋼公司25MW發電工程除鹽水站PLC控制系統采用一套西門子的SIMATIC的S7-4007-400掛ET200結構,由一個主站、三個從站和兩個PC站(上位機)組成。用S7-400系列模塊做主站,S7-300系列模塊作從站,主站通過PROFIBUS總線電纜和接口模塊與從站通訊,這樣的構架既保證了PLC系統的先進性又為用戶節省了成本。主站是由一個支持冗余的底板和S7-400系列電源模塊、CPU模塊、CP模塊組成,模塊支持熱插拔。從站是ET200M分布式系統,是在工業現場經常使用的PROFIBUS DP現場總線上的從站,用于連接工業控制系統中的各種現場裝置。


  3.1 硬件配置

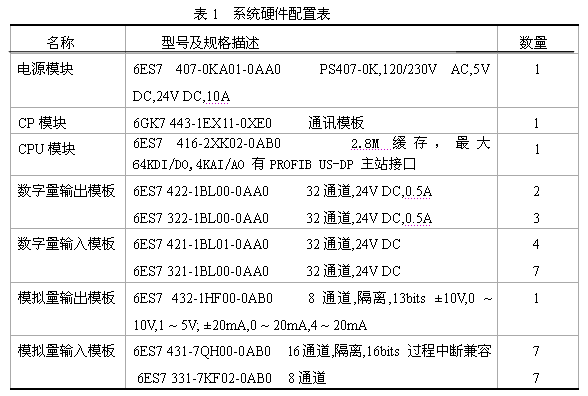

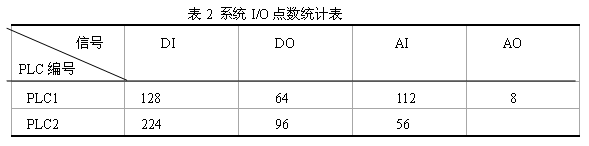

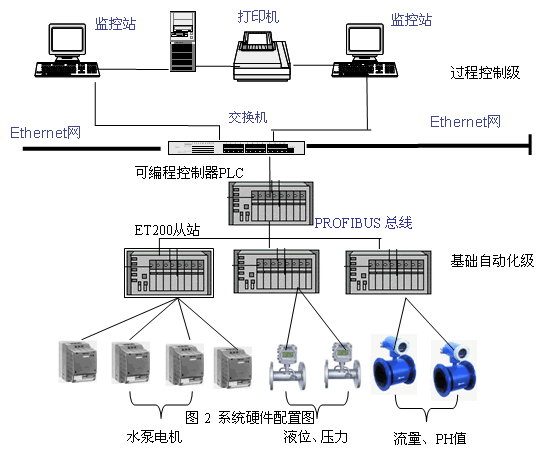

  本系統是建立在S7-400控制器、DELL 的Pentium工控機平臺之上的分布式系統。S7-400是模塊化PLC系統,采用標準的以太網通訊,每個控制器可以控制64個回路,******的可處理131072個I/O點,其中模擬量I/O點數為168個,邏輯掃描率為1.25MB/S。S7-400與上位機采用工業以太網,通訊速率為100Mbps。系統主要硬件配置和I/O點數統計見表1和表2,系統配置結構見圖2:
















  除鹽水生產線自動化控制系統設計由兩級網絡組成,一級是過程控制級,二級是基礎控制級。

  第一級——過程控制。以S7-400PLC系統作為主要控制核心,由兩臺上位機、PLC控制單元加以太網卡等組成工業以太網,監控站利用組態軟件WinCC實現對工作現場進行監督控制,中央處理器采用CPU416,I/O系統采用ET200M,通過ET200分布I/O通訊對流量、液位、pH值、出口壓力等參數進行采集,上位機將實時數據庫的數據送到服務器的關系數據庫中,進行保存和數據處理。過程控制級通過工業以太網將上位機系統和現場監測與控制點緊密的結合為一個整體,從而實現對整個控制系統的計算機在線遠程診斷功能。

  第二級——基礎自動化。PROFIBUS-DP網絡網絡集成的最底層,主要是連接現場設備。主站S7-400 PLC通過PROFIBUS-DP網與從站通信,一方面主站將控制數據電機速度設定、溫度、壓力設定、接觸器吸合及斷開等發送到傳動裝置;另一方面?zhèn)鲃?dòng)裝置的電機轉速、傳感器流量、溫度、壓力、接觸器觸點的通斷等數據通過通信傳送到主站PLC指定的寄存器地址。Profibus-DP主要用于工業自動化系統的高速數據傳送,實現調節和控制功能,是一種高速低成本
