系統概述
　　為滿足現代化紡織工業高自動化、高效，高可靠和高精度的要求，可編程控制器、人機界面、和變頻傳動在紡織工業取得了廣泛的應用。GE Fanuc自動化公司的產品以其網絡功能豐富、產品齊全、低成本、高性能在紡織行業得到了很好的應用。下面是GE Fanuc自動化公司的PLC、CIMPLICITY HMI和QuickPanel在山東如意2萬噸滌綸生產線后紡部分的應用。
　　
　　整個生產線系統由前紡部分和后紡部分組成。
　　
　　前紡部分主要由熔體輸送、紡絲、卷繞等部分組成，熔體輸送部分包括熔體溫度、壓力、熱媒交換溫度、壓力、熔體增壓泵、熱媒循環泵等設備的控制。此部分由于系統要求多由DCS系統進行控制。
　　
　　后紡部分設備包括集束架、導絲機、浸油槽、一道牽伸機、水浴牽伸槽、二道牽伸機、蒸汽加熱箱、緊張熱定型機、噴淋冷卻裝置、三道牽伸機、疊絲機、三輥牽引機、張力架、卷曲機加熱箱、卷曲機、輔絲機、上油輪等?？刂瓢ㄋ性O(shè)備的傳動、潤滑、溫度、壓力及風機油泵等的控制。此部分多采用PLC進行控制。
　　

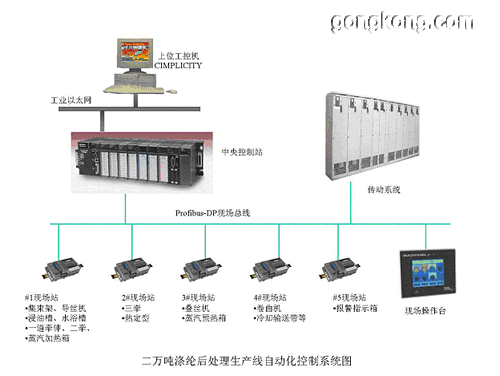

　　系統結構
　　本控制系統由三部分構成，分別為：中央控制器部分、現場I/O部分和人機界面部分?，F(xiàn)場根據工藝要求設有8個現場控制站、40個按鈕盒及1個數碼報警指示箱。
　　

　　· 控制系統
　　中央控制器采用GE公司的90-30型PLC，它是GE Fanuc自動化公司的系列90可編程控制器家庭中的一員，提供*********的編程特性，易于組態便于安裝，它的CPU具有強大的功能，如內裝PID，結構化編程，中斷控制，間接尋址及各種功能模塊，能完成復雜的操作。
　　
　　現場控制站采用GE Fanuc自動化公司的VersaMAX系列遠程I/O，它是目前唯一的一種既可以作為其它主控設備的I/O模塊，以可以單獨構成PLC系統，還可以作為分布式控制系統的產品。它是真正的即插即用，I/O模塊可以帶電插拔；省配線，安裝費用低；高通訊速率；高可靠性。
　　
　　系統采用溫度控制模塊對機組溫度回路進行控制；采用溫度檢測模塊對機組各溫度回路進行檢測，并送上位機顯示；采用PID控制模塊對機組模擬量回路進行PID檢測控制，采用I/O模塊對機組開關量進行通斷控制。
　　
　　· 網絡結構<
　　中央控制器和遠程操作站、變頻器之間采用PROFIBUS現場總線方式連接。90-30PLC機架上配置PROFIBUS主站模塊，通過PROFIBUS網絡連接9臺逆變器，形成了一個高速、長距離、高可靠性的工業控制網絡。在PROFIBUS通訊中，PLC主機對從機進行輪詢，從機響應主機的查詢并執行主機的命令，在本系統中，PLC從變頻器中讀取電流、頻率等，并由通訊將傳動控制參數（如：開、停、升降速等）傳送到變頻器。
　　
　　現場設置一個數碼報警指示箱。此設備與PLC也以PROFIBUS總線方式連接，可以實時地從PLC中獲取報警信息，全面、直觀、醒目地展示各類報警，指導工人進行操作，使對故障的處理更方便。
　　
　　現場總線的大量采用，提高了系統的可靠性，方便了工程施工。
　　
　　· 上位機和現場觸摸屏
　　上位機軟件采用美國GE Fanuc自動化公司運行在微軟Windows2000平臺下的CIMPLICITY HMI開發，與PLC之間采用10M以太網連接；現場觸摸屏采用QuickPanel，通過Profibus總線連接到中央處理器
　　
　　系統功能
　　通過操作控制室上位機和設在現場的觸摸屏，本系統可以完成系統的操作、監視、設定、管理等人機對話。主要功能有全系統工藝流程和數據顯示、集中操作設定、處理報警、實時值和設定值記錄趨勢存儲、故障歷史及故障原因、各單機運行狀態及各種工藝參數實時值和設定值的比較， 具體介紹如下：
　　

　　· 總貌圖顯示：集中顯示系統的全部數據，設備的運行狀態，開關狀態，有助于操作工進行抄表，做生產記錄。
　　
　　· 系統結構圖顯示：以樹狀形式顯示整個系統的結構。
　　

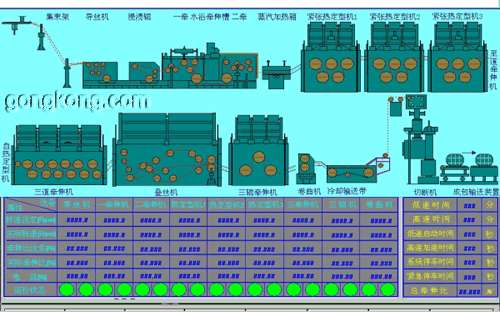

　　· 工藝流程圖顯示：提供優美的系統工藝流程圖，生產線流水作業的動態顯示效果。監視系統的運行狀態，顯示主傳動設備的電流，轉速，牽伸比，啟動，停止?fàn)顟B(tài)，及低速時間，高速時間，低速啟動時間，高速加速時間，聯合機停車時間，緊急停車時間，總牽伸比。畫面上還做到系統啟動準備（所有的潤滑泵啟動，油壓達到工藝要求時，油壓開關閉合），電機的單動，聯動狀態監控。
　　
　　· 實時趨勢顯示：包括牽伸比實時趨勢圖和轉速實時趨勢圖，用于監視導絲機，一道牽伸機，二道牽伸機，三道牽伸機，緊張熱定型機，疊絲機，卷
