張海平 中達電通股份有限公司行業應用處專案經理
操召發 中達電通股份有限公司行業應用處行業專員
男 1975年出生 籍貫 安徽
工學碩士 主要從事工控產品及系統行業應用開發、推廣
摘要：本文介紹了臺達小型EH型 PLC應用于劍桿織機的主控電氣控制系統，提出了國產化劍桿織機主控電氣的一種解決方案，說明了PLC在織機設備上應用的廣闊前景。
關鍵字：DELTA自動化產品 劍桿織機

Based on DELTA Automation Products Application in Electrical Control System for Fabric Mechanic Equipment
Zhang Hai Ping Cao Zhao Fa
Trade Application Department DELTA-CIMIC Electronics . Co., Ltd

Abstract：The article introduces about the main electrical control system for fabric equipment based on delta PLC .The application system provides a valid solution way to the main control system for inland Fabric Mechanic, at the same time it also illustrates the large prospect of PLC in Fabric Mechanic .
Key words: DELTA automation products Fabric Mechanic
1 設計背景
從近幾年的國際紡織機械展覽會上可以看到: 國外著名的織機制造商，如日本津田駒工業株式會社和豐田公司、意大利的SOMET公司、比利時的PICANOL公司、瑞土的SULZERTEXTIL公司和STAUBLI公司等，機電一體化技術經過幾十年的發展，各自形成了具有很高自動化水平的電氣控制系統，普遍采用新型高速可靠的微機群或計算機系統和人機界面，具有自診斷和數據采集管理功能，實現電子選緯、電子多臂等控制。而國內的無梭織機其技術水平與國外差距較大，國產劍桿織機的產量很大，但使用的技術普遍是從國外八十年代的機型改進而來，大多采用商用微機，并且檔次不一。近兩年，中紡機、經緯紡機、聊城紡機、龍力機械和杭州精工等廠家都把PLC應用于劍桿織機的電氣控制。本文就使用臺達EHPLC為核心而構成的劍桿織機主控電氣系統作一介紹。
2 劍桿織機自動化系統分析
通常劍桿織機電控部分分為電子送經、收卷和主控三部分.可見主控部分主要實現織布的功能,其控制對象主要包括主電機、多臂電機、尋緯電機、離合器等。
2．1點動
（1）點動的作用
•調整滾輪梳位置
•斷經后重新開車準備

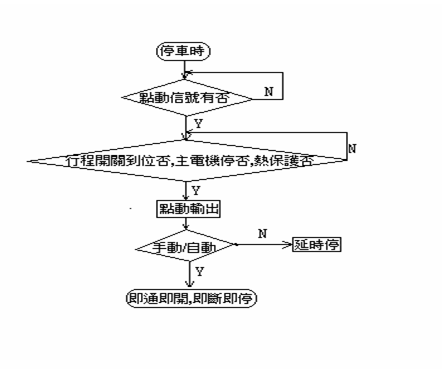

（2）點動流程 點動流程參見圖1。

圖1 點動流程圖
2．2盤車
（1）盤車的作用：手動裝布

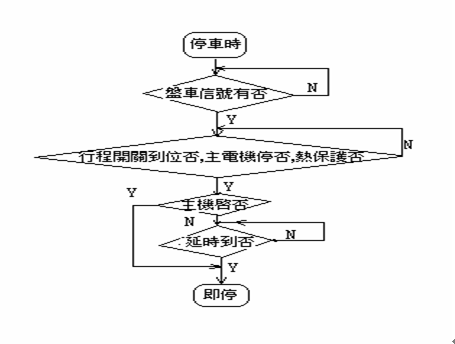

（2）盤車流程圖：盤車流程參見圖2。

圖2 盤車流程圖

2．3正反尋緯
（1）正反尋緯作用：
•手動調整綜框位置
•手動調整行程開關位置

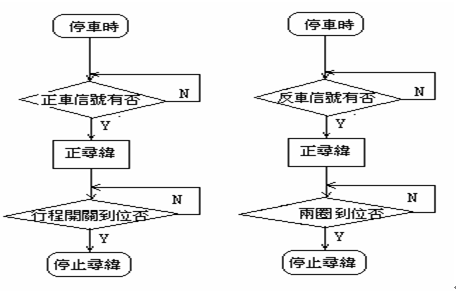

（2）正反尋緯流程：正反尋緯流程參見圖3和圖4。
圖3手動調整行程開關位置流程圖 圖4 手動調整綜框位置流程圖

2．4開車
（1）開車作用：織布

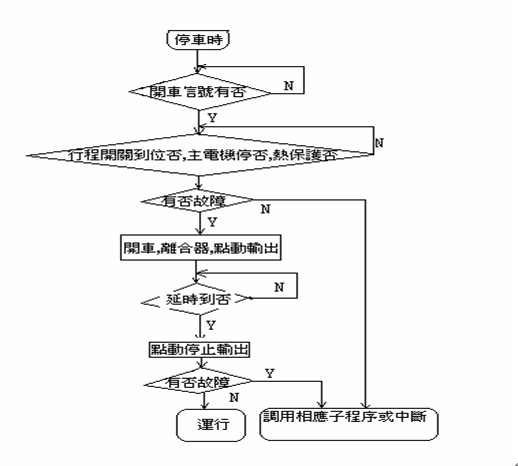

（2）開車流程圖：開車流程圖參見圖5。




圖5 開車流程圖
2．5正常停車(手動停車)
正常停車(手動停車)流程參見圖6。




圖6 停車流程圖
2．6緯停測控
（1）緯停原因：斷緯

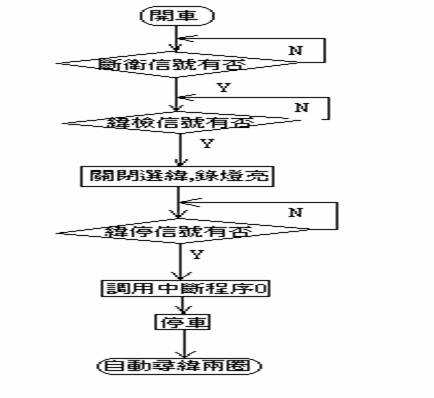

（2）緯停測控流程圖：參見圖7。

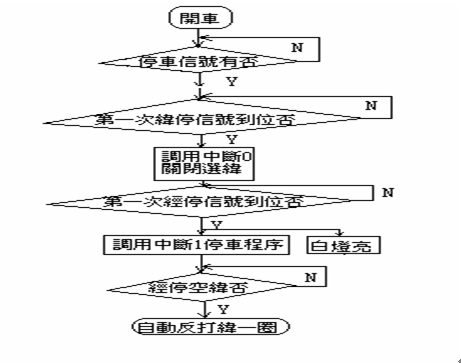

圖7 緯停流程圖
2．7經停測控
（1）經停原因：斷經

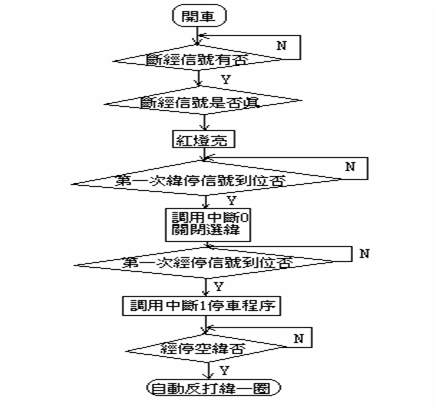

（2）經停測控流程圖：參見圖8。




圖8 斷經流程圖

3 劍桿織機自動化系統設計
3．1 系統組成和特點

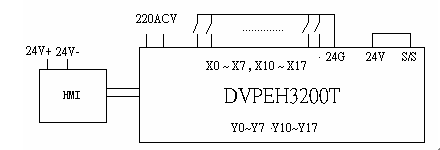

（ 1 ）為了提高控制系統的可靠性，系統硬件以臺達公司的DVPEH3200TPLC為核心，配置臺達公司的DOP-A57GTD界面，參見圖9

圖9 系統硬件

（2）I/O具體分配
X0 緯停 Y0 點動
X1 經停 Y1 離合器
X2 選緯 Y2 開車
X3 多臂保護 Y3 正車
X4 斷緯 Y4 反車
X5 斷經 Y5 紅燈
X6 行程開關 Y6 錄燈
X7 緯檢 Y7 白燈
X10 點動 Y10 選緯1
X11 熱組件 Y11 選緯2
X12 正
