HMIBuilder應用在真空電爐行業中

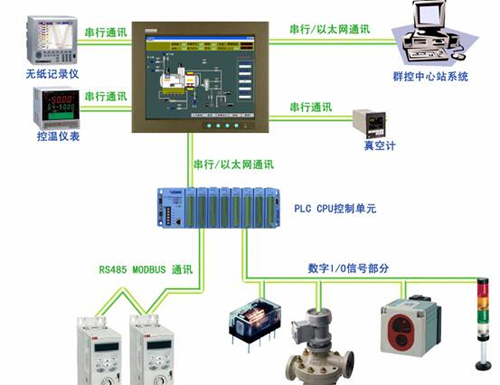

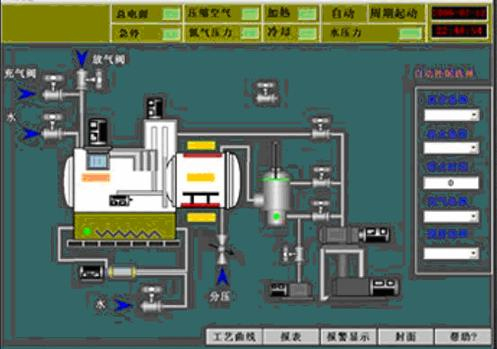

| 摘 要：汽車、飛機等制造行業的迅猛發展推動著中國的真空爐行業。低壓滲碳和高壓氣淬等技術成為熱功當量處理技術發展的主要方向。目前，這些技術已趨于完善，并可滿足大批量生產要求。 關鍵詞：TPC 真空電爐 嵌入式 觸摸屏 HMIBuilder 組態軟件 1.系統要求 電爐電控系統自動化程度高，要求穩定可靠，整個系統采用實時多任務操作控制。自動控制出裝料、運行速度、溫度、碳勢等，可實現多臺群控;通過HMI監視及控制分批進料的運行狀態，能完全設置、儲存和控制工藝程序。能完全記錄設備運行中所檢測到的工藝參數（零件號、材料、溫度、氣氛等），并送計算機進行處理和存儲。 2.系統架構  控制器采用研華軟邏輯控制器PAC 5510EKW/TP，觸摸屏采用昆侖縱橫HMITECH TPC105TC-h，觸摸屏通過以太網與PAC通訊，通過串口與遠程中心站和其他智能儀表通訊，TPC自帶無限點嵌入版HMIBuilder組態軟件，下位通過變頻器、繼電器、電磁閥等組成控制采集系統。 3.產品介紹 5510EKW/TP是符合IEC61131標準的軟邏輯控制器，它是近年來興起的基于PC架構的PLC，IEC61131作為統一的工業控制編程標準已逐步網絡化，不僅能控制高度復雜的工業過程，還可以將控制功能和信息管理功能融為一體，并與工業控制計算機、集散控制系統、嵌入式計算機等進一步融合，實現對大規模的綜合性自動控制。 TPC105TC-h，是一套以嵌入式低功耗CPU Intel Celeron為核心（主頻400MHz）的高性能嵌入式一體化工控機。該產品設計采用了10.4英寸高亮度TFT液晶顯示屏（分辨率800×600），八線電阻式觸摸屏（分辨率1024×1024），同時還預裝微軟嵌入式實時多任務操作系統WinCE.net（中文版）和HMIBuilder嵌入版組態軟件（運行版）。 4.軟件說明 下圖為運行時主界面，通過組態軟件做出友好的用戶界面，在主用戶界面顯示系統中各個主要部分的運行狀態，包括電機起停、閥門的開關狀態、溫度值等，右側為系統的參數設置，下面可以通過按扭切換到曲線、報表、報警等，可以查詢歷史曲線，顯示實時、歷史數據，顯示報警等。  |
