油田注水信息自動采集系統工程

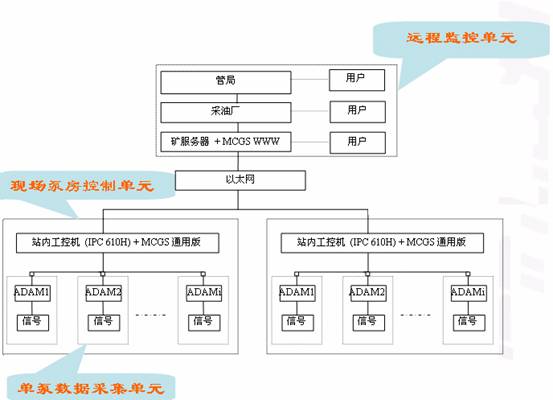

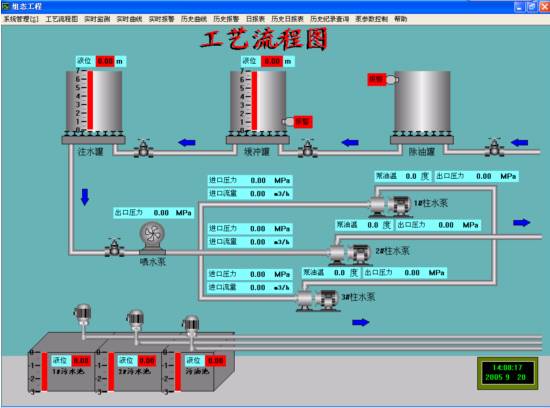

| 1．系統要求 實現注水站數據自動采集及遠程傳輸 提供統一的實時現場工況遠程監控平臺，實現局域網網上瀏覽 為決策層提供實時準確的數據 提高注水系統自動化管理水平 方式進行及控制，站上設工業控制計算機進行和控制管理、提供和網絡服務 友好，數據一目了然 模塊式結構，易于擴展 操作簡單，維護方便 實現網上瀏覽并能夠?qū)Π踩?jí)別進行設置 2．系統架構圖  3．系統分析 遠程控制單元采用MCGS網絡版，支持IE瀏覽，采用以太網與現場通訊。站內采用MCGS通用版+研華ADAM模塊采集現場信號，穩定可靠。 MCGS即"監視與控制通用系統"，英文全稱為Monitor and Control Generated System。MCGS是為工業和實時監測領域服務的通用計算機系統軟件，具有功能完善、操作簡便、可視性好、可維護性強的突出特點。 研華ADAM模塊包含模擬量輸入輸出、數字量輸入輸出、輸出、計算器模塊、通訊模塊等，安裝、通訊方便，性能可靠，充分滿足現成要求。 4．控制流程  |
