一、概述
廣州市珠峰電氣有限公司位于廣州市石井街張村工業企業基地，是一家專業研發、生產低壓、全功率變頻器的民營高科技企業。產品廣泛應用于火力發電、冶金、采油采礦、化工、城市供水、塑膠、水泥、造紙、制藥等領域，可實現對各類低壓電動機驅動的風機、水泵、空氣壓縮機等負載的調速、節能、軟啟動和智能控制，綜合效益十分顯著。

擁有自主知識產權的珠峰電氣ACI系列低壓變頻器已于2004年3月通過國家電力科學研究院、國家電控配電設備質量監督檢驗中心等權威部門的嚴格測試。在質量保證體系方面，通過了ISO9001-2000認證。廣州市珠峰電氣有限公司是變頻器國家標準的參與制定與支持單位之一。
珠峰電氣ACI變頻器已有良好的運行業績，在產品質量和服務方面深受用戶好評，并在諸多應用領域處國內領先地位。其中重慶福特集團生產汽車前、后蓋的海天3600T的注塑機三臺55KW（165KW）注塑機專用一體柜機；江西萍鄉鋼鐵集團第2煉鋼廠加熱爐引風機93kW變頻器國產低壓變頻器之一；廣東三水三虎水泥集團的工作3臺280KW低壓變頻器；恩平良西315KW低壓變頻器。打破了國外產品的壟斷。

采用DLT系列低壓變頻器，具有以下特點：
? 優良的調速性能，可完全滿足生產工藝要求；
? 良好的節能效果，可提高系統運行效率；
? 實現電機軟啟動，減小啟動沖擊，降低維護費用，延長設備使用壽命；
? 系統安全、可靠，確保負載連續運行；
? 控制方便、靈活，自動化水平高；
? 輸入諧波含量小，不對電網造成污染；
? 輸出諧波含量低，適合所有改造項目的異步電動機，無須降容使用。

二、變頻器選型及性能特性
根據用戶提供的技術數據，選用適合恒壓供水，風機電機的DLT-KF11系列，其特別為恒壓供水水泵，風機電機而設計的，顧注了工控制造業精英的心血，該系統具工/變切換，是領先的客戶******產品。
2.1 主要技術性能指標
? 額定容量： 0~430kVA
? 適配電機功率： 0~315kW
? 額定電流： 0~600A
? 額定輸入電壓： 380V（-20%～+15%）
? 輸入頻率： 45 - 55Hz
? 輸入方式： 380V工頻
? 輸出方式： 正弦波脈寬調制輸出（矢量控制）
? 輸入功率因數： 大于0.98（額定負載時）
? 效率（含變壓器）： 大于90%（額定負載時）
? 輸出頻率： 0 - 400Hz，0-100%連續可調
? 頻率分辨率： 0.1Hz
? 過載能力： 150%一分鐘保護
? 控制： UP，DOWN
? 冷卻方式： 強制風冷
? 防護等級： IP20
? 模擬量輸入： 0~10V/4~20mA，任意設定
? 模擬量輸出： 0~10V/4~20mA可選
? 開關量輸入輸出： 三路輸出
? 通訊接口： 隔離RS485接口，MODBUS規約
? 運行環境溫度： 0到50℃
? 貯存/運輸溫度： -40到70℃
? 環境濕度： <90%（20℃時），不結露
? 安裝海拔高度： <1000米（超過1000米時，需降額運行）
?運行參數自動記錄和輸出、自動故障記錄、限流功能、輸出電壓自動調整功能、瞬時停電自動跟蹤功能、單元保護功能等。

2.2 ACI變頻器的主要優勢及特點
珠峰電氣ACI品牌DLT系列低壓變頻器與國內外同類產品比較，在產品功能設計、產品質量保障措施、系統安全設計和服務方面，具有以下優勢和特點：
1)輸入、輸出諧波含量低，輸入功率因數高。無須另加濾波器和功率因數補償，可直接驅動普通電機；
2)系統控制電源采用AC380V和低壓主電源雙路供電，即工/變切換功能，系統運行更可靠、操作更簡便。
3)故障自復位功能，因馬達出現瞬間堵轉等原因，可改定0～10次自復位，避免因此原因而停機，待修。
4)功率單元工作電源為低壓開關電源，直接取自單元內部電容，避免了瞬時掉電對單元的影響；
5)更適應于國內電網條件，變頻器工作電壓范圍為UN+20～-20%，如400V系列可穩定運行于480V電壓條件下；
6)瞬時停電保護功能。當主電源失電后，變頻器控制電機處于發電狀態運行，為單元電容充電，并為單元控制電源供電，直至主電源恢復，變頻器回到原運行狀態。瞬時停電時間典型值為0.3秒（具體時間長短與負載的轉動慣量大小有關）；
7)限流功能。避免啟動或負載突然變化時，使變頻器輸出電流過大而導致保護動作；
8)操作平臺采用LED系統，運行穩定，且易學易用；
9)結構緊湊，體積小。與國內同容量產品相比，柜體寬度縮小0.1～0.3米；
10)完善的上位控制功能?？膳cDCS系統實現通訊（采用標準MODBUS通訊規約）或I/O方式連接。
11)主要器件均采用世界一流廠商

的成熟產品，產品從元器件至半成品及成品，均實現100%的嚴格測試。各系列產品出廠前均完成100%72小時以上負載測試記錄，確保產品的可靠性。
12)有較強的工程設計能力和溝通意愿，能根據用戶現場條件和控制要求量身定做，及時滿足用戶的不同需求。
13)功率單元模塊化設計，可以互換，維護簡單；
14)二次接線模板化設計，現場接線簡單，安裝周期短；
15)珠峰電氣本著“用戶利益至上”的原則，想用戶所想，急用戶所急，視每個項目的質量和口碑為生命。在已經進行的項目中，有非常高的成功比率。

三、節能分析
3.1 原設備的運行工況：



3.2控制原理：
3.2.1、 水泵節能改造的必要性：
風機、泵類設備均屬平方轉矩負載，壓力與轉速的平方成正比，軸功率與轉速的立方成正比。水泵的傳統調速方法是通過調節閥門開度來調節水流量。其輸出功率大量的能源消耗在閥門上。由于水泵大多為平方轉矩負載，軸功率與轉速成立方關系，所以當水泵電機轉速下降時，消耗的功率也大大降低，因此節能潛力大，最有效的節能措施就是采用變頻調速器來
調節供水量，正真實現需要多少水量就供多少水量。應用變頻器調速節電率為20-60%，而且通常在設計中，水泵電機設計的容量比實際需要要高出一些，存在大馬拉小車的現象，效率低下，造成了電能大量的浪費。通過加裝ACI變頻節電器可直接取消掉閥門，同時也可以更好的對水壓進行控制。
ACI變頻器在整個水泵的應用其節電率均在30％左右，節電效果顯著，產品性能可靠，還可大大延長電機、接觸器及機械散件、軸承以及供水管網的使用壽命，由此可為水泵使用單位帶來較好的經濟效益。

3.2.2投資分析：

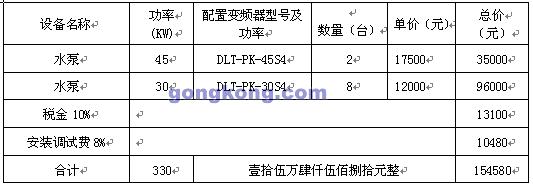

（一）投資


（二）投資分析：
1．投資回收期

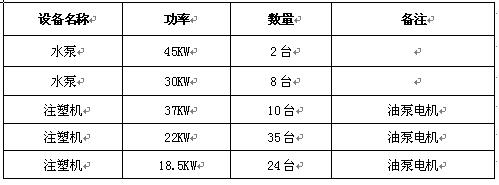

A、貴公司現有水泵10臺，其功率分別為：45KW（2臺）、30KW（8臺）?？偼顿Y額為154580.00元，公司運作情況為日均工作24小時,負荷率取0.85,電費為0.50元/度,每月30天，節電率估計在30%左右，我們以25%的節電率計算，那么：
月節電費=總功率×負荷率×月運行時間×電價×節電率
=330×0.85×24×30×0.50×25%
=25245（元）
年節電率=月節電費×12月
=25245×12
=302940（元）
投資回收期=投資總額÷月節電費
=154580÷25245
=6.1個（月）
由此可見只需6個月就可以收回投資。

3.3控制原理：
3.3.1、 注塑機節能改造的必要性：

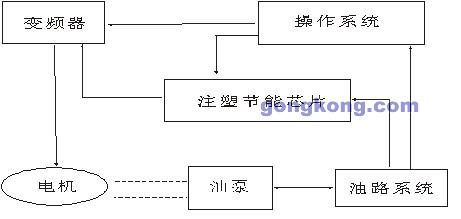

油泵電機是注塑的動力源，成型機在由鎖模-射膠-溶膠-冷卻-開模-頂退-清理的過程中是由壓力閥和流量閥來調節每個工藝過程的壓力和流量。而油泵電機則全速運行以額定的排量將油吸入液壓系統中，當系統小需要的流量小于油泵所提供的流量時，多余的油將被回流，這樣浪費了極大的電能，如果通過加裝變頻節電器，為電機提供調速功能，讓油泵的工作服從壓力和流量的指揮，當需要高壓大流量時就高速運行，需低壓低流量時，就低速運行，從而使得油泵排出的油的流量發生變化，即真正作到了需要多少給多少。其節電效果可達25-50%



3.3.2投資分析：

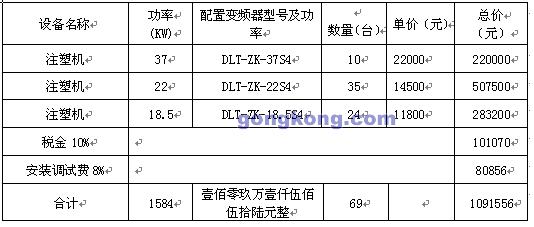

（一）投資


（二）投資分析：
1．投資回收期
A、貴公司現有注塑機69臺，其功率分別為：37KW（10臺）；22KW（35臺）；18.5KW（24臺）。總投資額為.1091556.00元，公司運作情況為日均工作24小時,負荷率取0.85,電費為0.50元/度,每月30天，節電率估計在25%左右，我們以20%的節電率計算，那么：
月節電費=總功率×負荷率×月運行時間×電價×節電率
=1584×0.85×24×30×0.50×20%
=96941（元）
年節電率=月節電費×12月
=96941×12
=1163292（元）
投資回收期=投資總額÷月節電費
=1091556÷96941
=11.2個（月）
由此可見只需11個月左右就可以收回投資。

四、旁路方案(含工/變切換)

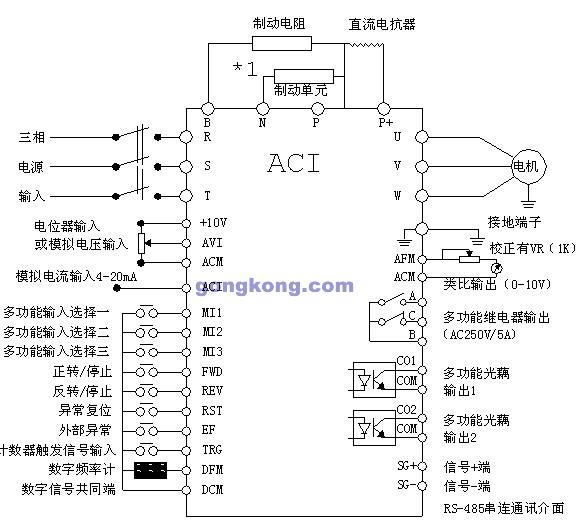

4.1變頻器接線示意圖：

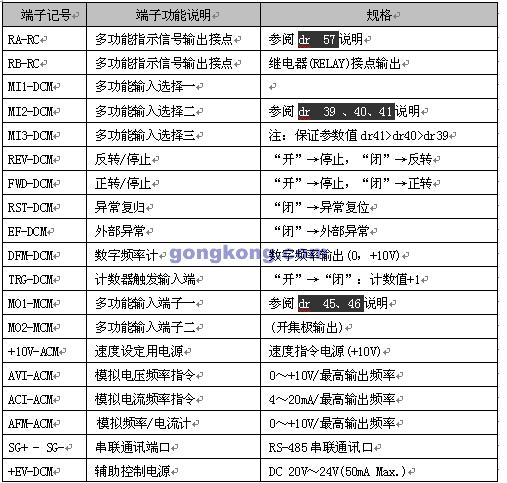

4.2變頻器對外端子定義：
接線端子定義（AC220V電源接XT5：1和XT5：4）


注：若使用面板電位器進行調速，則將撥動開關向右撥動，若使用外接電位器或外部輸入電壓（DC0-5V或DC0-10V）進行調速，則撥動開關向左撥動。

●各功能初始化值


五、可靠性保證
DLT系列變頻器從研發、生產到整機測試，每個環節都將可靠性放在第一位，確保用戶使用的安全性和可靠性，現從以下幾點分別說明。

原理
采用先進的功率單元串聯疊波（又稱功率單元多重化結構）方式、空間矢量控制的正弦波PWM調制方法，利用成熟的低壓變頻器技術和功率器件IGBT，從原理上保證了系統的可靠性，并使變頻器的輸入輸出波形得到極大改善，在美國該方式變頻器號稱完美無諧波。
功率單元和控制系統之間采用光纖通訊，實現強弱電間的完全電氣隔離，提高了整個系統的抗干擾能力。
