【控制需求】 PLC 產品經過 2.5小時老化測試后，老化測試完成指示燈亮，提醒作業員從老化房中取出 PLC。注：電子產品出廠前經過 Burn-in（老化）測試，是為了讓電子元件剔除早夭期故障，使元件提早進入故障率接近常數的有效壽命期。
【備注】 FBs-PLC定時器有 256個，其中 T0-T49為 0.01秒、T50~T199為 0.1秒、T200~T255為 1秒；此例主要為了說明延長計時的應用，否則可直接使用 T200實現控制需求。

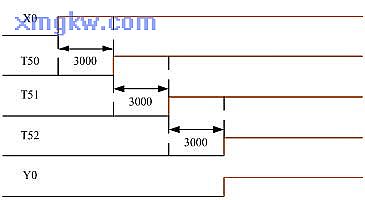

【時序圖】【組件說明】
| PLC 軟元件 |
控制說明 |
| X0 |
老化測試啟動按鈕：當按下時， X0狀態為 ON |
| T50 |
計時 3000秒定時器，時基為 100ms的定時器 |
| T51 |
計時 3000秒定時器，時基為 100ms的定時器 |
| T52 |
計時 3000秒定時器，時基為 100ms的定時器 |
| Y0 |
老化測試完成指示燈 |

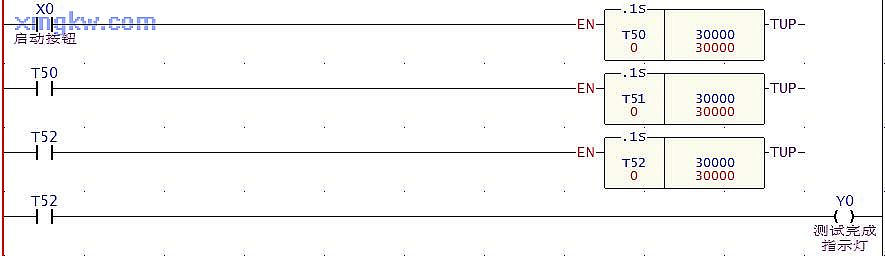

【控制程序】
【程序說明】
- T50 (100ms)為基時，16位定時器的昀長時間為 100ms×32767=3276.7s，所以無法滿足超過 1小時（3600秒）的應用要求，需用多個定時器來實現計時時間的延長，總的計時時間變?yōu)樗卸〞r器計時時間之和。
- 當按下啟動按鈕后， X0=ON，定時器 T50開始計時，經過 100ms×30000=3000s后，T50常開接點導通， T51開始計時，又經過 100ms×30000=3000s后， T51常開接點導通， T52開始計時，再經過 100ms×30000=3000s后，T2常開接點導通， Y0=ON，老化測試完成指示燈點亮。老化測試的總時間為 3000s + 3000s + 3000s = 9000s =150分鐘 =2.5小時。
|
