【控制要求】假設有一定位控制系統，每發送 100個脈沖可移動 1mm距離，當按寸動左移開關 X0一下，往左移動 1mm，當按寸動右移開關 X1一下，往右移動 1mm，輸出脈沖由 PLC輸出點 Y0提供。
【元件說明】
| PLC 元件 |
控制說明 |
| X0 |
寸動左移開關 |
| X1 |
寸動右移開關 |
| D0 |
將移動到的位置 |
| D2 |
移動到的位置所需的脈沖數 |
| Y0 |
脈沖輸出端 |
| Y1 |
方向信號輸出端 |

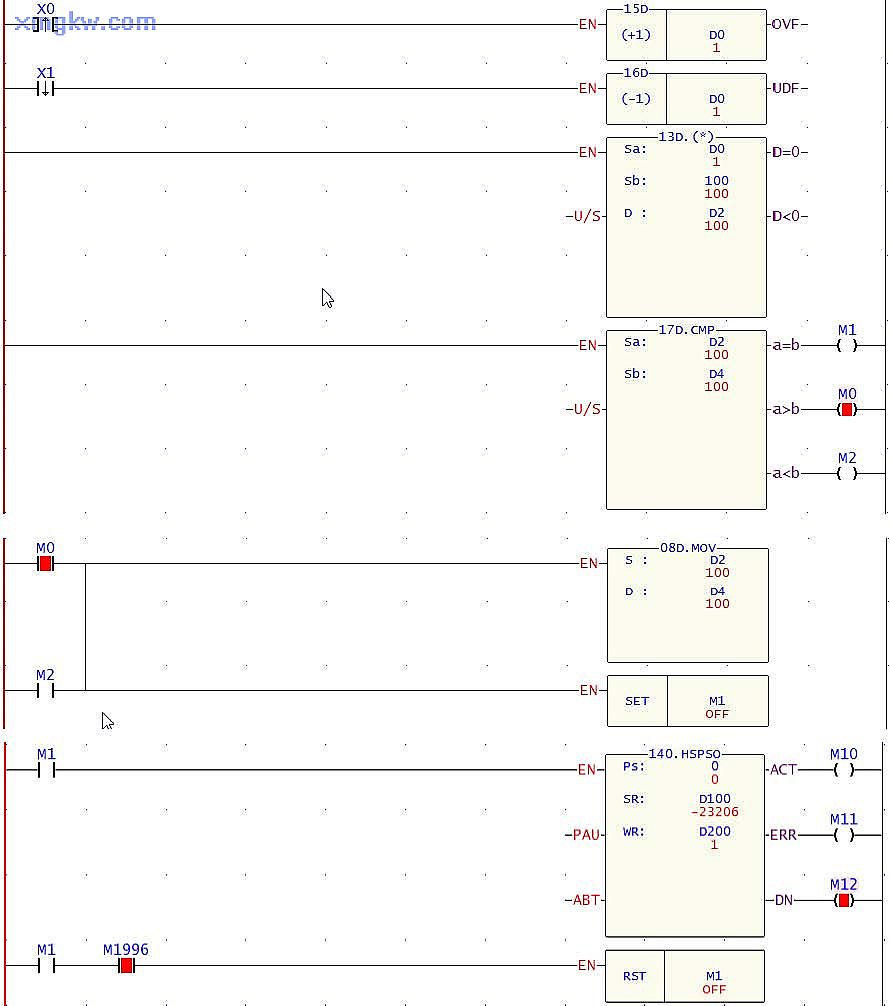

【控制程序】
【程序說明】
- 按下寸動左移開關 1次，X0由 OFF→ON變化， +1指令執行一次， D0內容增加 1，同樣，按下寸動右移開關一次， X1由 OFF→ON變化， -1指令執行一次， D0內容減少 1。
- D0和 D4初始值為 0，按下寸動左移開關， D0變?yōu)?1，其結果乘上 100轉換成脈沖數存放到 D2，此時，D2的值與 D4的不等， D2的值（ 100）會被傳送到 D4，作為絕對定位的目標位置值，同時 M1 被置位為 ON，F(xiàn)un.140指令被執行。
- 3. Fun.140指令執行的結果是， Y0輸出 100個 50KHz的脈沖，系統從起初位置（ D4=K0）跑到目標位置（D4=D2=K100），左移 1mm。
- 若是再次按下寸動左移開關 1 次，D2=200，與此前 D4值 K100不等，D2的值（ 200）會被傳送到 D4，
作為絕對定位的目標位置值，同時 M1被置位為 On，F(xiàn)un.140指令執行，系統從上次位置（ D4=100）跑到目標位置（ D4=D2=200），再次左移 1mm。依此類推，右移的情況與此相似，只要有按下右移寸動開關一次，將右移 1mm。

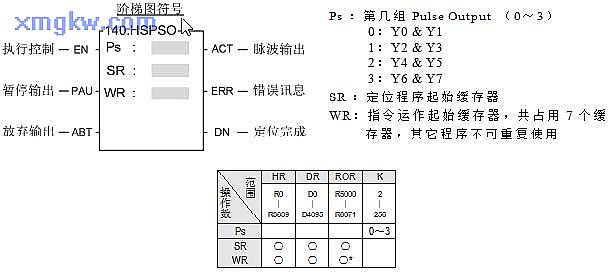

關于 FUN140指令介紹
建立FUN140指令的伺服命令表格 ,如下圖
|
