【控制要求】生產某種產品需 A、B、C三種原料， 1個生產周期為 60秒，這些原料需在生產周期適當時間段加入。要求在生產周期的 10秒~20秒，30~40秒，50秒~55秒期間加入 A原料；在生產周期的 0秒~10秒，20~25秒， 40秒~50秒期間加入 B原料；在生產周期的 20秒~25秒，30~35秒，40秒~45秒期間加入 C原料。

【元件說明】

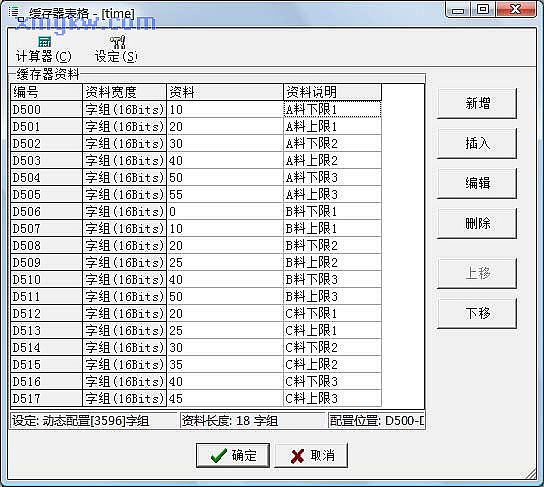

【控制程序】首先將各種原料加入的下限、上限時間設定在緩存器表格中，如下圖：

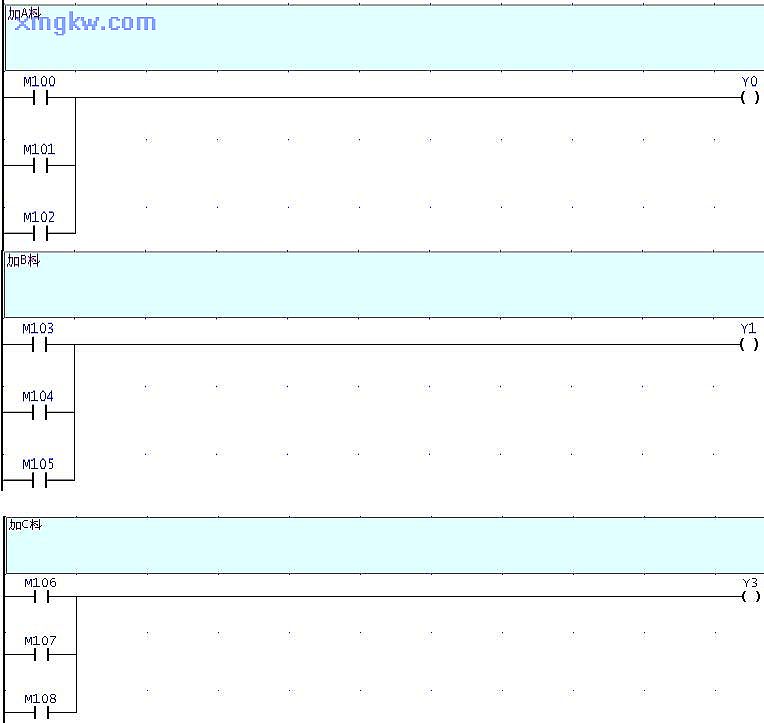

【程序說明】

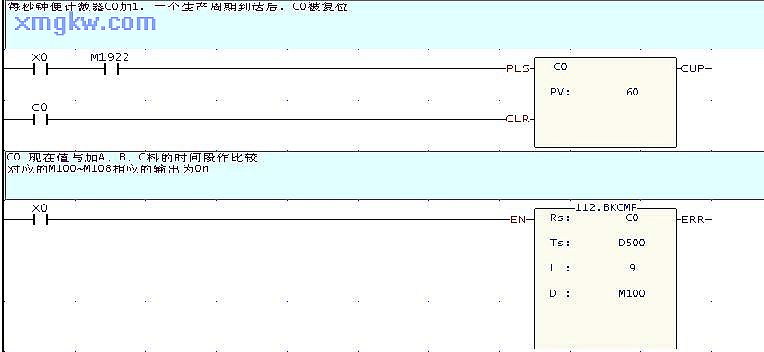

• 所謂絕對凸輪控制，是指計數器 C現在值在設置的一段絕對時間段內，對應輸出裝置會 ON，多個 M 裝置可能同時為 ON。本例中， C0現在值與 9段設置絕對時間段（ D500~D517）進行比較，在這些設置時間段內，對應的 M100~M108 中的裝置狀態輸出為 ON。

z在BKCMP指令被執行前，也可用 MOV指令預先將各設置值寫入到 D500~D517中。
