二、系統架構
主要產品功能規格
（1） 控制器：永宏FBs-40MCT主機，24點DI，16點DO，晶體管輸出，脈沖頻率達到200K；FBS-B2DA，2路模擬量輸出；
（2） 伺服電機：使用脈沖+方向控制伺服，最高脈沖頻率達到200K；
（3） 變頻器：通過0-10V的模擬量來控制變頻器的頻率；
（4） 人機界面：通過RS232以永宏協議與永宏P(guān)LC進行通信。
系統結構：
       核心部分，永宏P(guān)LC作為控制器，承擔著信號采集、處理，輸出的任務；
       上位部分，人機介面通過port0與PLC通訊，可對設備進行操及工作參數的調整，同時監控當前狀況；
       下位部分，主要是通過PLC脈沖+方向控制伺服，最高脈沖頻率達到200K，同時通過模擬量輸出來控制變頻器的頻率。

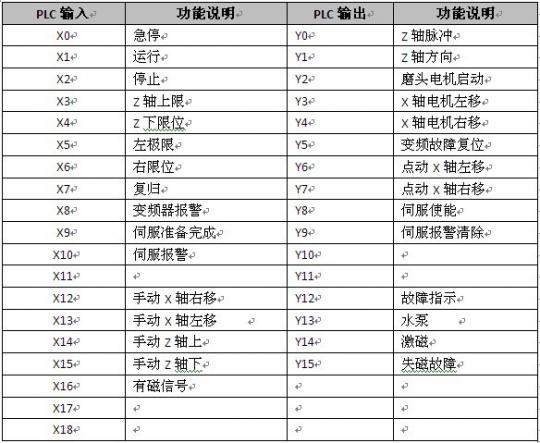

I/O配置

三、工作流程

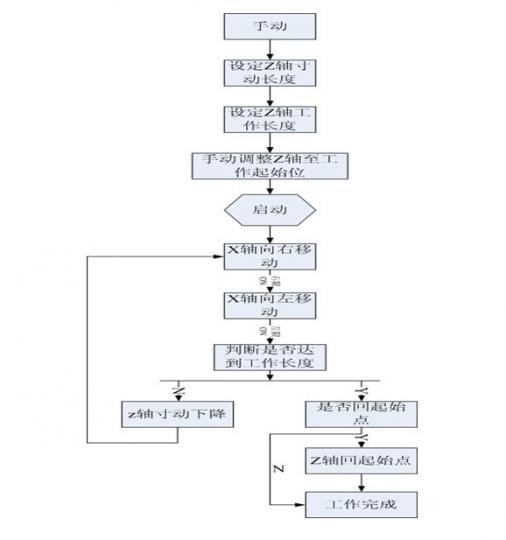

用PLC控制磨頭電機下降距離，從而保證切削量的精準，啟動時X軸先向右移動在感應到右極限時向左移，感應到左極限時磨頭電機Z軸下限一個寸動距離，按以上動作重復動直到Z軸的工作長度完成為止，具體工作流程如下：

四、結束語

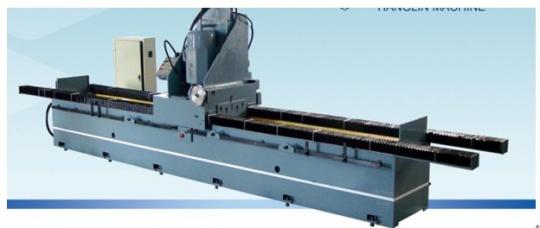

永宏P(guān)LC以它的高精度、高穩定性及超高的性?xún)r(jià)比，使其在磨床中得到廣泛的應用；此磨刀機使用永宏P(guān)LC作為控制核心，使其穩定性及磨削的精度有大大的提高。


作者：王遠東
