ABB;AC500控制系統及其在污水處理中的應用

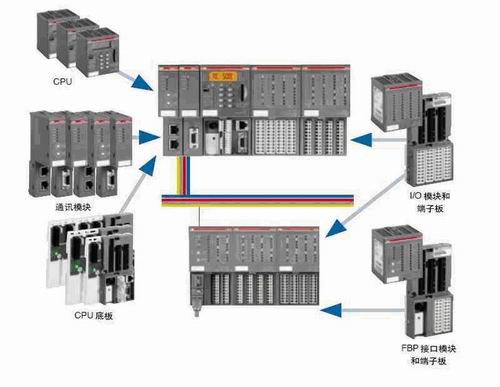

| 摘要：介紹了AC500系列PLC控制系統及基于其的三級分布式污水處理自控系統。給出了系統構成、功能、主要特點,同時論述了該系統在SBR污水處理中的應用。 關鍵詞：可編程控制器；控制系統；污水處理 一，引言 ABB公司在收購了貝利（Bailey）公司后，將它旗下的多款控制系統整合到了以工業IT為基礎，針對目標技術的800XA系列控制系統中。在繼續為國內的電力，冶金，石化，造紙等行業提供整體的解決方案以外，已將它旗下的一款已有十幾年發展歷史的中小型控制系統AC31作為產品引入中國。目前在此基礎上推出更為現進的AC500系列，可為國內的系統集成和OEM等應用提供更多的選擇。本文將介紹此系統及其在污水處理中的應用。 二，AC500控制系統介紹 AC500系統由CPU，通訊模塊，CPU底板，I/O模塊和端子板，F(xiàn)BP接口模塊和端子板，CPU底板等組成,如圖1所示。
CPU CPU有PM571、PM581 和PM591三個不同的等級。均帶有：LCD顯示、操作按鍵、一個SD卡的擴展口和兩個集成的串行通訊口。CPU可直接插在CPU底板上，底板可選擇集成以太網或者ARCNET網絡接口。此外，保留的CS31的通訊接口是考慮到了和AC31等ABB公司其他系列PLC的兼容性。 通訊模塊 除了CPU上集成的通訊接口外，每一個CPU上還可最多擴展4個通訊接口。這4個通訊接口可擴展為任意的標準總線協議。CPU上集成的兩個Modbus通訊接口和可選集成的以太網或ARCNET網絡接口外，通過通訊擴展接口還能擴展 : ProfibusDP-V1、DeviceNet、CANopen和以太網等總線接口。 I/O 模塊 輸入/輸出模塊有模擬量和開關量兩大種類。每個輸入/輸出模塊均可直接插到端子板上，CPU本地和通過FBP分布式擴展的子站，可******擴展到7個輸入/輸出模塊。AC500還可以提供每一點都可以根據用戶的需求及可設置為輸入又可設置為輸出的開關量模塊。 FBP 的接口模塊 這種模塊集成了一定數量的開關量輸入/輸出，并且通過它實現和CPU 的通訊和分布I/O。這個分布模塊后面又可******擴展7個輸入/輸出模塊。 AC500 Control Builder 編程 AC500 Control Builder 編程是一套可對所有系列AC500 CPU進行編程的工程工具，這套編程軟件符合IEC61131-3的國際標準，可支持五種不同的編程語言： ?。δ軌K（FBD） ?。Z句表（IL） ?。菪螆D（LD） ?。Y構文本（ST） ?。樋貓D（SFC） 這套軟件可完成AC500系統的全部設置，包括所有的總線接口，而且還有全面的自診斷功能、報警處理、可視化調試工具和開放的數據接口。此外還可以提供離線仿真,變量跟蹤功能,配方管理和監視列表,可視化的調試工具,通訊接口的設置,開放的數據接口,工程接口. 福大商務在線(www.fdauto.cn)為你提供最新的行業信息！并竭誠為你服務！ |
