工業以太網交換機應用在水泥業

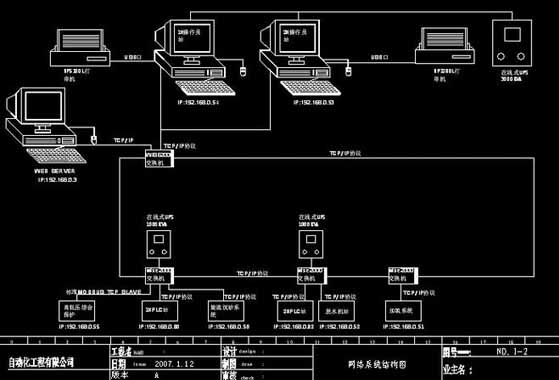

| 1. 概述 計算機控制系統分上、下兩層結構：上層為中央操作站和工程師站及輔助外圍設備，下層為現場站，它們之間通過通訊速率為10MB的以太網連接（網絡通訊采用光纖環網），網絡連接設備采用煙臺正維科技有限公司的設備，見系統配置圖。 2. 控制系統要求 計算機控制系統的控制范圍包括從原料調配至水泥磨系統的整條水泥生產線德主要生產工藝過程。對工藝過程的實時參數和趨勢進行監視、管理和操作，并預留與原料質量控制系統、MIS管理系統等計算機系統的接口。 3. 系統功能 3.1 系統完成從原料調配至水泥磨系統德整條水泥生產線德主要生產工藝過程的監視，管理和控制。 3.2 在中央控制室可以監控生產過程、各測點實時動態參數、各臺設備的運行狀態、重要參數，顯示系統總貌圖、操作面板、實時趨勢及歷史趨勢圖以及實時操作功能等。 3.3 能提供多項報警處理功能，可以保存長時間的報警信息。報警信息能說明何時發生報警、何種原因、何時處理、何時處理完成等詳細過程，并按序記錄，可以自動打印，也可命令隨時打印。 3.4 系統軟件能實現對中央操作站、工程師站、網絡總線、輔助設備以及所有I/O卡件等設備自診斷功能，操作站互為熱備，工程師站可以兼操作站使用，任一中央操作站發生故障均不影響系統運行，系統內任何設備或模塊發生故障均不影響整個系統的運行。 3.5 操作站主要負責生產監控、生產信息管理、報警信息處理、記錄、打印，現場站完成現場I/O數據采集、回路控制、順序聯鎖控制，采集必要的數據以便于監視、管理。 3.6 系統的數據通訊網絡是開放的總線式以太網，通訊速率為10MB，采用冗余網。通訊的速度快，可靠性高，易于擴展，可以很方便地采集外方設計的自控系統的數據而不影響外方設計的自控系統的正常運行。 3.7 系統運行中可在線維護數據庫（口令授權下），并可以在線編程、修改程序而不影響系統的各項功能。 3.8 系統能實現對調節回路的自動控制。 3.9 系統各項控制均有條件檢查，具備硬件和軟件上的防誤措施。對各種輸入、輸出參數自動進行范圍檢查，超出范圍禁止輸出控制，并配有四級口令保護功能，防止非正常操作和誤操作。  |
