專業廠開閉所供電方式采用單母線分段的形式，雙獨立電源系統供電，當一路電源事故停電或者檢修時，合上母聯，損失部分負荷，運行方式改為單母線運行，這對于重要專業廠來說是不允許的，甩負荷可能導致重大設備損壞和傷及人身安全以及打破生產的均衡性。因此應該盡******努力減少單母線運行方式的出現?，F(xiàn)在對重要專業廠新增一條獨立10kV電源做為熱備用，這樣在任一路主電源事故或檢修時投入，實現“N-1準則”，即任一電源故障都不會影像到專業廠的供電，不會損失負荷，可以盡量減少停電時間。時間就是金錢，這對專業廠來說是非常重要的。

　　實現“N-2準則（如果萬一其它相關線路或設施由此發生異常，此時在設計上仍能保證系統安全和正常運行）”的要求，即考慮到兩件關鍵元件同時停止運作(即"N-2")的規劃準則。對專業廠KB所來說，就是任兩回電源故障失電后，仍能保持電網穩定，但需損失部分負荷。

　　現有部分專業廠開閉所已經引入第三電源，但在如何引入以滿足“N-1”或“N-2”準則時卻遇到了困難。

　　1）第三電源不經過“相應裝置”進行“分段”處理，難以同時為開閉所原有分段母線兩側同時提供備用。

　　2）專業廠開閉所內母線室現已經無法為第三電源提供“相應裝置”的安裝空間。

　　為解決上述問題，我提出以下三個方案，并作相應說明論述。

　　設計方案如下：

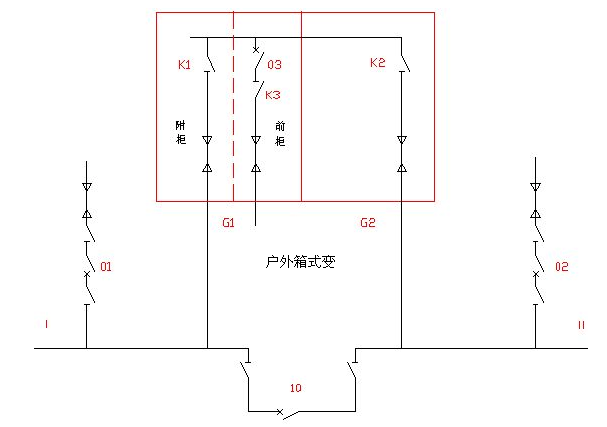

　　方案一 主接線圖如下：

　　注：1 01、02、10單元為KB所原有雙電源系統；

　　 2 虛線框內為新增的戶外箱式變（G1、G2共2面開關柜）；

　　 3 G1第三電源進線柜（前）和出線柜（附）（進入Ⅰ段母線），G2為出線柜（進入Ⅱ段母線）

　　保留原接線方式，增加一組箱式變：新增設備清單見附件1。

　　G1附柜和G2柜出線電纜分別與Ⅰ、Ⅱ段母線連接。主電源故障，手動投入備用電源；主電源來電，手動切除備用電源，恢復主電源供電。

　　其中，正常情況下戶外箱式變所有斷路器，隔離開關均在分位。

　　操作過程：

　　1 備用有電

　　1.1 01單元檢修時，操作過程如下：合K1---合K3---合上03開關---拉開01開關---拉01線路側隔離開關---拉01母線側隔離開關，保證不間斷供電和不損失負荷。檢修結束后，恢復01供電，03備用，操作過程如下：合01母線側隔離開關---合01線路側隔離開關---合上01開關---拉開03開關---拉K3---拉K1， 02單元檢修時同理；

　　1.2 01故障失電，01開關跳閘，操作過程如下：檢查01開關在斷開位置------拉01線路側隔離開關---拉01母線側隔離開關---合K1---合K3---合上03開關，其中Ⅰ段母線停電時間取決與上述操作過程的總消耗時間（從調度下令到操作結束）。事故處理結束后，恢復01供電，03備用，操作過程如下：合01母線側隔離開關---合01線路側隔離開關---合上01開關---拉開03開關---拉K3---拉K1，02故障失電同理；

　　1.3 01、02先后相繼故障失電，01開關跳閘，操作過程如下：檢查01開關在斷開位置---拉01線路側隔離開關---拉01母線側隔離開關---合K1---合K3---合上03開關，同時02故障失電，02開關跳閘,此時操作如下：檢查02開關在斷開位置---拉02線路側隔離開關---拉02母線側隔離開關---合10靠Ⅰ段母線側隔離開關---合10靠Ⅱ段母線側隔離開關---合上10開關，損失部分負荷，01故障先處理結束，恢復分段運行和01供電，同時03投Ⅱ段母線，操作過程如下：合01母線側隔離開關---合01線路側隔離開關---合上01開關---拉開03開關---拉K3---拉K1---合K2---合K3---合上03開關---拉開10開關---拉10靠Ⅰ段母線側隔離開關---拉10靠Ⅱ段母線側隔離開關（若02故障先處理結束，恢復02供電，03投Ⅰ段母線，操作過程如下：合02母線側隔離開關---合02線路側隔離開關---合上02開關---拉開10開關---拉10靠Ⅰ段母線側隔離開關---拉10靠Ⅱ段母線側隔離開關），02（01）故障處理結束，恢復02（01）供電，03備用，操作過程見1.2。02故障失電后01故障失電同理；此項操作過程繁瑣，耗時過多，處理過程中損失部分負荷，用戶停電時間長。

　　2 備用失電

　　2.1備用失電后，操作過程同原先接線方式；

　　2.2備用恢復后，操作過程參加1。

　　閉鎖關系：

　　1 01、02、10原五防閉鎖不變；

　　2 G1柜實現五防閉鎖，03與K2之間現實機械連鎖,K1與K2之間現實機械互鎖，即K1與K2禁止同時在合位，五防閉鎖可采用JSXGN－12箱式柜機械閉鎖，可將G1柜五防閉鎖中的“上刀閘”機械閉鎖延長至K2，閉鎖與互鎖見如下示意圖：

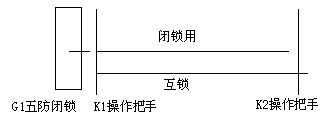

　　注：1 K1、K2操作把手增開開1個圓孔

　　2 原G1五防閉鎖的原上刀閘輸出延長至K2操作把手；

　　3 03開關合上后，閉鎖銷向右運動，卡主K1操作把手，同時將“閉鎖用”鋼筋頂向右運動，卡主K2操作把手，03開關拉開后，恢復K2操作把手可分、合，從而實現閉鎖；（注意調節上圖所示的間隙）；

　　4 當K1、K2都處于分時，K1、K2操作把手同時被卡住，當K1處于合位置時，互鎖見上圖所示，K2操作把手被卡住，當K1分，操作G3合時，互鎖用鋼筋向左運動，卡住K1，從而現實互鎖。

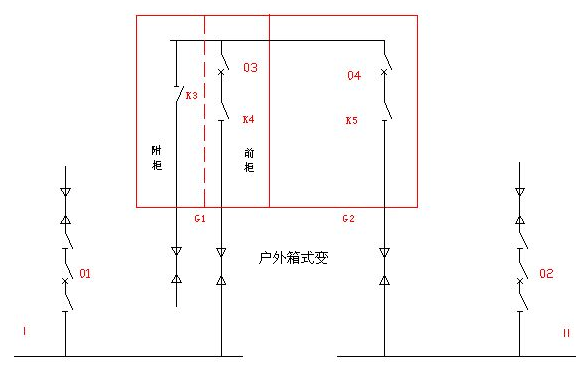

　　方案二 主接線圖如下：

　　注：1 01、02單元為KB所原有雙電源系統；

　　 2 虛線框內為新增的戶外箱式變（G1和G2共2面開關柜）；

　　 3 G1第三電源進線柜（附）和出線柜（前）（進入Ⅰ段母線），G2為出線柜（進入Ⅱ段母線）

　　增加一套備自投裝置和一組箱式變：新增設備清單見附件2。

　　取消原母聯柜，將原母聯柜改出線柜使用，戶外箱式變可以兼作母聯柜，G1前柜、G2柜出線電纜分別與Ⅰ、Ⅱ段母線連接。主電源故障，自動投入備用電源；主電源來電，手動切除備用電源，恢復主電源供電，采用備自投可大大減少停電時間，提高供電可靠性。

　　其中，正常情況下戶外箱式變所有隔離開關均在合位，03、04在分位。

　　操作過程：

　　1 備用有電

　　1.1 01單元檢修時，操作過程如下：合上03開關---拉開01開關---拉01線路側隔離開關---拉01母線側隔離開關，保證不損失負荷。檢修結束后，恢復01供電，備用電源備用，操作過程如下：合01母線側隔離開關---合01線路側隔離開關---合上01開關---拉開03開關，02單元檢修時同理；

　　1.2 01故障失電，01開關跳閘，Ⅰ段母線PT失電，備自投裝置工作，跳開01開關，自動投入03開關，用戶停電時間很短，手動操作：拉01線路側隔離開關---拉01母線側隔離開關，01故障處理結束后，恢復01供電，備用電源備用，操作如下：合01母線側隔離開關---合01線路側隔離開關---合上01開關---拉開03開關，02故障失電同理；

　　1.3 01、02先后相繼故障失電，01開關跳閘，備自投裝置工作，跳開01開關，自投03開關，手動操作：手動操作：拉01線路側隔離開關---拉01母線側隔離開關，同時02故障失電，02開關跳閘，04開關自動投入，手動操作：拉02線路側隔離開關---拉02母線側隔離開關，01（02）故障先處理結束，恢復01（02）供電，備用電源供Ⅱ（Ⅰ）段母線，操作過程如下：合01（02）母線側隔離開關---合01（02）線路側隔離開關---合上01（02）開關---拉開03（04）開關，02（01）事故處理完畢，恢復02(01)供電，備用電源備用，操作如下：合02（01）母線側隔離開關---合02（01）線路側隔離開關---合上02（01）開關---拉開04（03）開關。02故障失電后01故障失電同理。

　　2 備用失電

　　2.1 備用失電后，自投裝置停用，操作過程如下：拉開03開關---拉開04開關---拉K3，其他操作與原接線方式一樣；（此時K4-03-04-K5構成新的母聯單元）

　　2.2 備用電源故障，同時01或02故障失電，因母聯單元帶電,故從安全角度來說,應先處理01或02故障，再處理備用電源故障，操作過程見2.1。

　　2.3備用恢復后，操作過程參加1。

　　閉鎖關系：

　　1 01、02原五防閉鎖不變；

　　2 G1、G2柜實現五防閉鎖，采用JSXGN－12箱式柜機械閉鎖，可將G2柜五防閉鎖中的“下刀閘”機械閉鎖延長至K3，示意圖如下：

　　注：1 K3操作把手增開開1個圓孔

　　2 G2五防閉鎖的原“下刀閘”輸出延長至K3操作把手；

　　3 04開關合上后，閉鎖用鋼筋向左運動，卡主K3操作把手， 04開關拉開后，恢復K3操作把手可分、合，從而實現閉鎖；（注意調節上圖所示的間隙）；

　　自投裝置的工作方式：

　　用備用電源進線柜裝設的計量PT來控制，有電則工作，失電則停止工作。
