0、引 言
青島海灣大橋（北橋位）是國家高速公路路網規劃中的“青島至蘭州高速（M36）”青島段的起點，也是我市道路交通規劃網絡布局中，膠州灣東西岸跨海通道中的“一路、一橋、一隧”重要組成部分。海灣大橋的建設，將實現半島城市群區域內各中心城市之間形成“四小時經濟圈”，區域內中心城市與本地市內各縣市形成“一小時經濟圈”的道路網絡規劃目標。下面介紹下深圳威科達V7系列變頻器在青島海灣大橋建設工地龍門架行走部分的應用實例。 1、工藝要求：
為了提高生產效率，要求龍門架在提升和放料時具有快速的工藝要求，即在物料吊起或放下時，前3∕5的行程用快速，以提高工作效率，后2∕5的行程時又要求慢速，以求準確到位和減少物料的晃動。原龍門架行走電機系統用的是雙速錐轉電動機，用快速來保證物料快速到達運行目的的相近處，后采用慢速接近目的地，以保證能準確到位。 2、原控制系統的不足:
2.1整個線路用繼電器來實現，線路復雜，處理故障時間長，不便維修。
2.2速度不可調節，無法滿足日益發展的生產需要。
2.3使用錐轉雙速帶剎車電動機，由于頻繁的啟動、停止，在使用了幾年后，明顯的故障已經出現，剎車塊容易損壞，維修量大。由于剎車原因，電機也容易燒毀。為此提出改造。 3、改造方案；

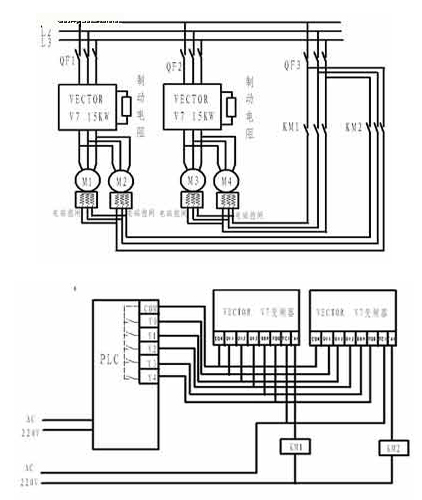

為了達到既能提高生產效率，同時又能降低改造成本、維修成本和工作量，我們采用了深圳威科達V715KW變頻器與三菱FX系列PLC配合進行了改造，利用變頻器的多段速和UPDOWN功能來調節速度，提高生產效率。原理圖如下：
|
