嵌入式Linux下ARM處理器與DSP的數據通信（1）
1 引言 基于ARM核心處理器的嵌入式系統以其自身資源豐富、功耗低、價格低廉、支持廠商眾多的緣故，越來越多地應用在各種需要復雜控制和通信功能的嵌入式系統中。 內核源碼開放的Linux與ARM體系處理器相結合，可以發揮Linux系統支持各種協議及存在多進程調度機制的優點，從而使開發周期縮短，擴展性增強。作為數字處理專用電路，DSP的數字信號處理能力十分強大，但對諸如任務管理、通信、人機交互等功能的實現較為困難。 如果將這三者結合起來，即由DSP結合采樣電路采集并處理信號，由ARM處理器作為平臺，運行Linux操作系統，將經過DSP運算的結果發送給用戶程序進行進一步處理，然后提供給圖形化友好的人機交互環境完成數據分析和網絡傳輸?shù)裙δ?，就?huì)******限度的發揮三者所長。

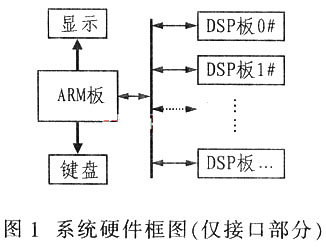

該系統硬件由二部分組成，其中一部分為若干塊DSP板，各自獨立承接數據采集和信號處理。另一部分為以ARM為核心處理器的CPU板。系統硬件框圖如圖1所示（僅接口部分）。 3．1 HPI接口簡介 HPI接口是TI公司新一代、高性能DSP上用以完成與主機或其他DSP之間數據交換的接口，這里主要介紹實際電路中使用的控制引腳和時序。

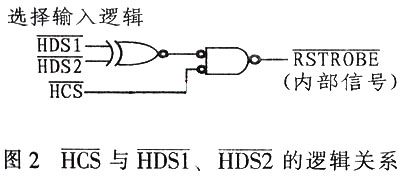

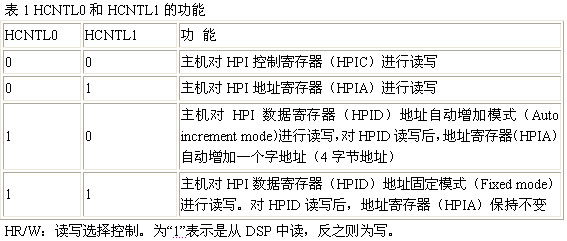

HHWIL：半字節定義選擇，與HPIC寄存器中的HWOB位進行配合可以選擇當前傳輸?shù)氖歉甙胱诌€是低半字。低電平是第一個半字，高電平是第二個半字。 HCS：選通脈沖（Strobe），與HDS1、HDS2相互配合完成內部信號HSTROBE的生成。邏輯關系如圖2所示。

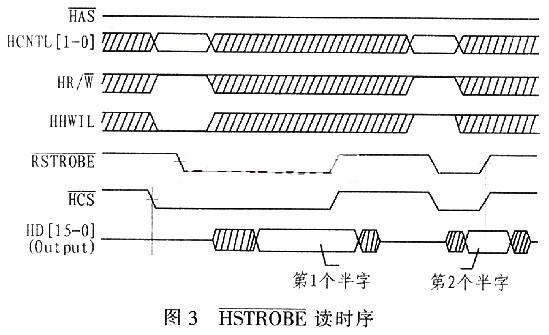

將HDS1、HDS2分別固定為高電平和低電平，這樣HCS就和HSTROBE完全一致。 3．2 接口電路 ARM處理器通過DSP的HPI接口與DSP進行連接的硬件原理如圖4所示（以單板DSP為例）。其中SN74LVTH16245為16位（二個8位）雙向三態總線收發器，主要起總線驅動和方向控制的作用同時也保證在不對HPI口進行操作時數據總線鎖閉。AT91RM9200為Atmel公司生產的ARM9為核心的處理器，其中引腳D0-D15為數據總線，A2-A8為地址總線的一部分，CS3為片選信號線，當ARM對總線地址范圍為0x40000 0000～0x4FFF FFFF的外部設備進行操作時，會在該引腳產生一個片選信號。同時該信號控制SN74LVTH16245的使能端，避免在讀寫其他地址時對HPI端口造成影響。TMS320C6711D是TI公司生產的DSP，每秒可以完成15億次浮點運算，數據處理功能十分強大。引腳D0-D15為數據總線。其余端口是HPI接口的控制引腳。
4 驅動程序設計 4．1 Linux驅動程序簡介 在Linux操作系統下有二種方式將驅動程序裝入操作系統內核：一種是直接將驅動程序編譯進內核，另外一種是將驅動程序構建為驅動程序模塊后采用insmod/rmmod命令將模塊加載內核中。由于是在嵌入式系統中進行程序開，所以筆者選用了模塊加載方式。這樣，在整個程序的調試過程中不必因?yàn)樾薷哪程幎磸?fù)編譯整個內核，只需編譯驅動程序模塊并重新加載。 本例中Linux下的驅動程序主要用來完成文件（Linux把外部設備也認為是文件）的打開、關閉、讀、寫等操作。也就是對如下結合的填充。 Static struct file_operations fops= 其中，open和release完成設備的打開和關閉。mmap為內存地址映射操作。因?yàn)椴捎玫氖悄K加載方式，所以還應該加上int init_module(void)和void cleanup_module(void)函數，以完成模塊的注冊和卸載。 4．2 驅動程序中映射的實現 由于驅動程序的內存空間是在內核空間中，因此首先應解決內核空間與用戶空間的交互問題。這里采用最直接的方式將內核空間和用戶空間聯系起來實現映射，即利用remap_page_range內核函數（通過mmap系統調用實現）。 函數原形如下： int remap_page_range(unsigned long virt_add,unsigned long phys_add,unsigned long size,pgprot_tprot); 函數的功能是構造用于映射一段物理地址的新頁表。函數返回的值通常是0或者一個負的錯誤碼。函數參數的確切含義如下： virt_add:重映射起始處的用戶虛擬地址。phys_add:虛擬地址所映射的物理地址。Size:被重映射的區域的大小。Prot:新VMA（virtual memory area）的“保證（protection）”標志。具體定義在源泉文件/include/linux/mm.h中。系統調用MMAP的程序代碼如下： static int hpi_mmap(struct file ＊f,struct vm_area_struct ＊vma) 結合硬件結構可對函數remap_page_range()分別填充如下參數： remap_page_range(vma->vm_start,((0x40000000)),vma->vm_end-vma->vm_start,(__pgprot(pgprot_val(pgprot_noncached(vma->vm_page_prot)) |(L_PTE_WRITE|L_PTE_DIRTY))))) 應用中需要注意以下字段：unsigned long vm_flags應該使用標志VM_RESERVED,以避免內存管理系統將該VMA交換出去。因?yàn)橐獙?duì)DSP寫入數據，所以必須使用標志VM_WRITE說明對這一段VMA是允許寫入的。pgport_t vm_page_prot指明了對VMA的保護權限。由于利用CS3對DSP的HPI接口進行控制，所以應用pgprot_noncached禁止高速緩沖。
通過mmap的構建就能夠?qū)?nèi)核空間的數據映射到用戶空間去，也就是說可以在用戶空間內直接對地址為0x4000_0000的內存空間進行操作，而該段空間正是DSP的HPI接口所對應的地址。 在實際應用中，應對CS3的低電平脈寬加以控制，方法是在初始化模塊時對ARM的控制寄存器CSR[3]進行調節。該寄存器的D0-D6確定了ARM外部總線的時鐘延時周期，D7為等待周期的使能，D12-D14為數據寬度。具體定義如下：AT91_SYS->EBI_SMC2_CSR[3]=0x00003083,即使用16bit數據寬度，等待周期為3個。當ARM主頻為180MHz時，CS3低電平脈寬約為150ns。 |
