摘要：本文對高壓變頻工作原理進行了簡要闡述。根據杏南開發區注水系統的實際能耗狀況，提出了在杏五注水站采用高壓變頻器拖動注水機泵，實現注水量的無節流調節，減小泵管壓差，降低本站泵水單耗，在保證油田配注要求前提下，通過優化開泵方案，利用高壓變頻器，依據注水管網需要的壓力或流量進行參數設定，降低杏南開發區注水系統的能耗。分析杏南開發區生產運行數據，評價高壓變頻在降低注水系統單耗方面所能發揮的作用和產生的經濟效益。指出利用高壓變頻不但可以降低單站的注水單耗，同時還可以作為一種技術手段，降低注水系統的能耗。

    1 高壓變頻應用系統概述

    目前，杏南開發區注水系統已建成注水站8座，安裝注水泵23臺（D300-150型8臺，D280-160型4臺，D250-150型8臺，D200-150型3臺）,注水能力75000m3/d，注水井1599（基礎井855口，調整注水井692口,三次加密井52口）。

    分析杏南開發區注水系統實際狀況，除了存在正常注水與測試、洗井、鉆關等用水之間的矛盾之外，還存在正常注水與水源供水量不足之間的矛盾。上述兩種矛盾使注水系統的注水量波動較大，運行工況十分復雜。為了適應注水量的波動，只能通過調節注水泵出口閥門來控制流量，人為的增加了管網阻力，造成相當大的能量浪費在閥門上，從而導致注水泵管網與系統注水方案之間匹配不合理，泵管壓差較高，注水單耗較大。調查結果表明，杏南油田注水系統平均泵壓為15.6Mpa，管壓為14.8Mpa，泵管壓差為0.8MPa，平均泵水單耗5.70kWh/m3。個別站的泵管壓差在1.4MPa以上。由此可見，泵管壓差大是造成杏南油田注水系統能耗的主要因素。

    杏五注水站建有D300-150×11注水泵2臺，電機功率2240kW，日平均注水量8500m3。注水單耗在5.70kWh/m3。杏南開發區注水管網相互聯通，杏五注水站處于注水管網的中樞位置,對整個注水系統影響較大，在這里安裝高壓變頻，可以實現泵的無節流調節，降低泵管壓差，而且可以利用高壓變頻調節靈活的優勢，******限度發揮其系統節能效率。

    2 高壓變頻裝置應用與節能原理

    （1）高壓變頻應用方案

    杏五注水站采用PowerFlex7000型變頻器，是AB公司的第三代電流源型高壓變頻器，采用風冷散熱，滿負荷變頻系統效率98%（不包括隔離變壓器），輸出額定電壓6.5kV，額定電流250A，變頻器進線側采用18脈沖整流器，前端安裝隔離變壓器根據移相原理來衰減低次諧波。符合IEEE519-1992規范要求，不會對電機或電源產生諧波影響。逆變側采用SGCT（帶集成門極驅動器的可關斷晶閘管）作為功率元件，與傳統的功率元件相比，開關頻率更高，提高了變頻器性能和性價比，減小了變頻器體積。變頻器采用了PowerCage設計方式，將主要功率器件以緊湊的模塊化形式集成于一體。先進的散熱器設計，確保了高效的熱傳遞且降低了熱損傷，使得維護更加便捷。

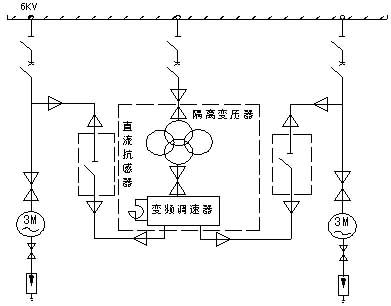

    杏五注水站兩臺注水泵采用一用一備的運行方案.電力主回路如圖1所示，變頻采用單電源一拖二結構，任何時候只能有一臺電機由變頻拖動，另一臺為備用狀態或工頻運行。工頻與變頻切換采用手動的方式，變頻器采用就地和遠程兩種啟動和調節方式。

圖1高壓變頻主回路控制圖

    （2）高壓變頻的節能原理分析

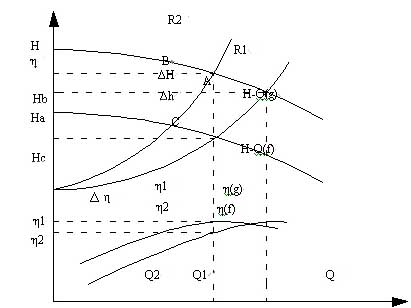

    目前油田注水泵的流量調節通常采用改變泵出口閥門開度的方式，實質是改變管路特性曲線的位置來改變泵的工作點，如圖2所示，這種方式存在較嚴重的節流，人為增加了注水損耗。

    根據離水泵的特性曲線可知，當注水泵采用工頻運行時，隨著泵出口閥門開度減小，管路特性曲線R1向左移動到R2，R1與R2之間可以得到一組曲線。當按照需要流量Q2固定閥開度后，泵的工況點由A沿著H-Q（g）左移到B點，泵排出閥上多消耗壓頭△H。從圖3的效率曲線可以看出，隨著閘閥開度的減小，泵效逐漸降低，工作在B點時，泵效為。

    變頻調速不改變管網特性曲線，而是通過調整泵的轉速改變流量，油田注水泵應用的變頻調速一般都是通過降低電源的供電頻率實現調速，所以變頻調速基本都是使泵在低于額定轉速下的調速。隨著速度的降低，我們能夠得到一組從工頻特性曲線H-Q（g）下平移的泵特性曲線H-Q（f）。如圖3所示，在某一變頻調節的情況下,電機轉速調低，使流量Q2相交于泵特性曲線H-Q（f）于C。顯然，此時泵排出閥開度不變，泵出口閥門上沒有壓頭損失，還降低了壓頭，與閥門節流相比節約壓頭，根據泵特性，在運行轉速與額定轉速變化不大的情況下，泵效曲線可平移到。

    相同流量條件下單泵工頻狀態閘閥節流調節與變頻調節的功率比較由電動機軸功率計算公式：

    出口閥節流調節時電動機輸入功率:

    變頻調節時電動機輸入功率:

    式中：

    Q2:泵節流排出流量（m3/s）;

    Hb:閘閥節流泵的揚程;

    Hc:變頻狀態泵揚程;

    η2:閘閥節流泵效;

    η1:變頻調速泵效;

    式（1）-式（2）:

由此可得相同流量條件下，單泵變頻調速控制流量較工頻下閘閥節流調節減少了功率消耗的定論。顯然，變頻調速節能主要原因是消除了泵排除閥節流所引起的壓頭損失（）和泵始終處于高效區運行，從而減少了電動機輸入功率。從圖3中可以看出,使用變頻調節后,在其它站的閥門開度不變的情況下,注水量減少Q(mào)2-Q1,但是可以通過開大其它注水泵的出口閥門的方法彌補因變頻調速時減少的水量,達到注水系統總注水量不變。

圖2注水泵性能曲線圖

    可以進一步分析變頻調速在各種情況下對離心泵運行功率的影響。由于工頻狀態下閘閥節流調節均使管網特性曲線由額定工況點A左移，因此可以得出閘閥節流調節均存在泵排出閥壓頭永遠大于，而變頻調速時泵的工況點均在管網工作特性曲線上A下面的各點，所以總是存在Hb＞Hc，又由于變頻調速不改變管網特性，所以變頻調速均使泵工作在高效區，即在變頻器正常調節范圍內總存在η2＞η1。

    根據式（3），則均有△P＞0成立，由此可以推論:變頻調速在相同排量下均較閘閥節流調節節能。

    3 高壓變頻應用情況

    （1）變頻運行前后杏五注運行效果分析

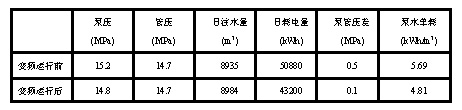

表1杏五注水站變頻運行前后數據

    表1是杏五注變頻運
