可編程控制器在配電控制系統中的應用研究

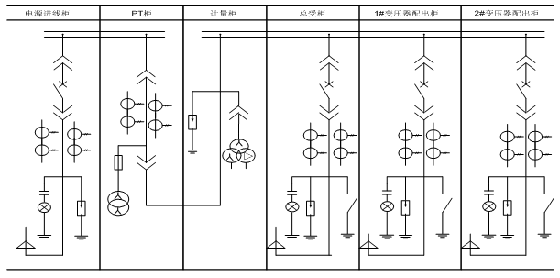

摘要:主要研究PLC在10KV高壓回路的繼電保護、控制系統中的應用 關鍵詞:繼電器保護、控制系統、可編程控制器PLC 1、 引言 隨著社會經濟的發展,工業的迅速興起,使得一些10KV配電系統大幅度增加,配電系統的簡便性、可靠性、安全性、節能性、性價比顯得尤其重要。 目前,傳統的10KV配電系統還是采用繼電器系統和分布監測計量、分布控制方式,而采用PLC(可編程序控制器)系統集中控制和集中監測計量方式,有利于提高配電系統的運行管理自動化水平,保證配電的安全穩定,還能減少運行人員的工作強度提,安全可靠。 2、 繼電器系統和PLC系統的比較 PLC(可編程序控制器)是近幾十年來發展起來的一種新型工業控制器,由于它編程靈活,功能齊全,應用廣泛比繼電器系統的控制簡單,使用方便,抗干擾力強,性價比高,工作壽命高,而其本身具有體積小,重量輕,耗電省等特點。繼電器系統有明顯的缺點:體積大,可靠性低,工作壽命短,查找故障困難,特別是由于它是靠硬連線邏輯構成系統,所以接線復雜,對于生產工藝的變化的適應性差,不便實現集中控制;而PLC的安裝和現場接線簡便,可以應用其內部的軟繼電器簡化繼電器系統的繁雜中間環節,實現軟接線邏輯構成系統,方便集中控制,除此之外,PLC還具有自診斷、故障報警、故障報警種類顯示及網絡通訊功能,便于操作和維修人員檢查。 3、 集中控制、集中監測計量在10KV配電一次系統中的應用舉例 在一個10KV配電一次系統中,有兩臺1000KVA變壓器并聯運行。圖1為該配電一次系統的原理圖。 ![]() |
