一、MDT—2000 電梯專用PLC電梯控制方案
1. 系統組成框圖：
系統由串行電梯專用PLC、輸入輸出接口和拖動部分（包括變頻器、旋轉編碼器、PG速度卡、制動單元、制動電阻、電動機等）組成。 如圖1所示：

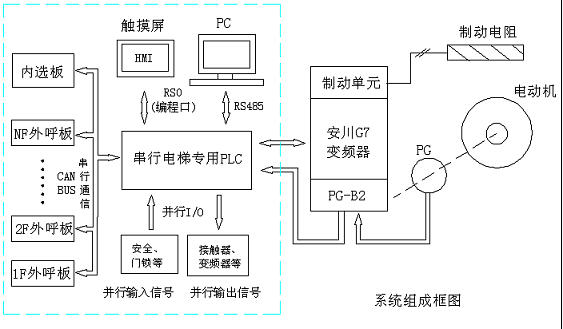

電梯專用PLC系統組成框圖
2.特點：
?、?集PLC的可靠性，開放性與電梯專用控制器的CANBUS通信功能于一體。
② 編程口協議，梯形圖語言兼容三菱PLC。
?、?提供標準版電梯控制軟件，用戶可在此基礎上進行二次開發，保護自己的技術秘密。
?、?性價比比較高，價格比電腦控制器優惠很多。
3.適用情況：
主要用于高樓層或復雜的客梯控制，電梯專用PLC控制精度高，考慮了所有可能發生的情況，安全可靠，舒適感很強，能很好的完成控制要求。
二．EC系列PLC電梯控制方案：
1. 系統組成框圖：
系統由EC系列PLC、輸入輸出接口和拖動部分（包括變頻器、旋轉編碼器、PG速度卡、制動單元、制動電阻、電動機等）組成。 如圖2所示：

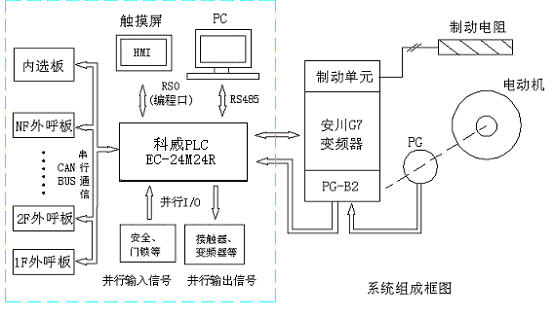

圖2 EC系列PLC系統組成框圖
2.特點：
?、?PLC性能好，可靠性高，便于維護。
?、?具有CANBUS通信功能，通信速度快，布線簡單。
?、?編程口協議，梯形圖語言兼容三菱PLC。
?、?提供標準版電梯控制軟件，用戶可在此基礎上進行二次開發，保護自己的技術秘密。
3. 適用情況：
主要用于低樓層的客梯控制和教復雜的貨梯控制，即有PLC高性能，穩定性的特點，又帶有強大的CANBUS通信功能，并帶有字符屏，故障檢修十分方便。
三．EP系列PLC電梯控制方案：
1. 系統組成框圖：
系統由EP系列PLC、輸入輸出接口和拖動部分（包括變頻器、旋轉編碼器、PG速度卡、制動單元、制動電阻、電動機等）組成。 如圖3所示：

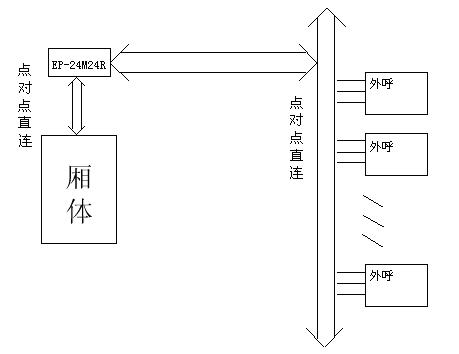

EP系列PLC系統組成框圖
2.特點：
① 制造，檢驗遵循標準流程，PLC的性能好，可靠性高，便于維護。
?、?編程口協議，梯形圖語言兼容三菱PLC。
?、?提供標準版電梯控制軟件，用戶可在此基礎上進行二次開發，保護自己的技術秘密。
④ 性價比高。
?、?布線為點對點直連。
3. 適用情況：
主要用于簡單貨梯的控制，能在惡劣環境下長時間工作，可靠性高，點對點直連布線，價格比進口PLC實惠很多，能節約成本。
|
