施耐德ATV68變頻器應用在啤酒麥芽塔上

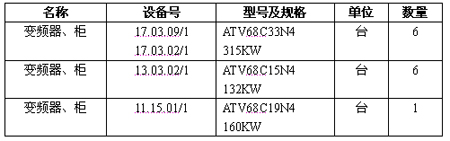

| 2003年河北四海發展股份有限公司引進國外塔式制麥項目是由國家經貿委批復立項的河北省重點技改項目，屬“雙高一優”國債項目。該項目建設于承德是否高新技術產業開發西區11號，河北四海發展股份有限公司廠區內。引進德國塞格公司先進的“塔式”制麥技術及工藝設備，規劃20萬噸（2個塔），該期建設1個制麥塔（104m高，直徑25m），一個原料成品車間（由24個高60m倉及65m高工作塔組成），本著立足國內，發展帶動相關產業之目的，在為啤酒工業提供優質麥芽的同時，帶動國內配套機械設備的發展。 該項目有北京輕工設計院設計，北京四通工控技術有限公司負責承擔13臺主變頻調速裝置的系統集成及現場調試工作。工程于2004年6月完成，并順利投產。 一、設備概述 本系統主要采用交流變頻調速系統來完成生產任務。 本系統主要由以下幾項變頻設備： 1、 平底浸麥變頻器 2、 發芽箱變頻器 3、 排潮工藝變頻器 4、 焙焦工藝變頻器 二、設備選型 本系統擬采用SCHNEIDER（施耐德）公司變頻調速裝置ATV68系列產品，該產品和引進的德國生產設備及控制系統有著良好的PROFIBUS接口系統。設備參數表如下表：
表1-1 ATV68工程變頻器是集中了SCHNEIDER（施耐德）邁向21世紀的先進技術開發的高性能矢量控制變頻器，能對世界各地的各種電動機實現高性能控制的多驅動功能，ATV68工程變頻器對各種生產線和設備能實現高性能控制和降低總投資費用。 ATV68工程變頻器具有以下幾項特點： 1）、 性能優越 開環的磁通矢量控制，調速比1：100； 工作溫度0-40度，可在45度環境下工作； ******瞬時起動力矩180%額定力矩； 輸出頻率0.01-300HZ，最高頻率300HZ； 頻率穩定性0.01HZ； 變頻器內置EMC濾波器，符合EMC工業級國際標準，高穩定性和較小的干擾性； 具有自適應控制功能； 具有風機水泵節能運行控制功能； 變頻器具有較高的調速精度，開環時 0.3%，閉環時0.1%； 2）、保護功能齊全 變頻器具有輸出相間短路保護功能； 變頻器具有輸出相地間短路保護功能； 變頻器具有過熱保護功能； 變頻器具有控制電源過載和短路保護功能； 變頻器具有給定信號電源過載和短路保護功能； 對電機具有過熱保護功能； 對電機具有缺相和堵轉保護功能； 具有PTC熱敏電阻輸入，直接保護電機過熱功能； 具有防止風機共振的調轉頻率保護功能； 具有防止風機運轉時起動電機的轉速跟蹤再起動功能； 具有轉矩限幅功能； 具有電機予過載報警功能； 對供電電源具有欠壓及過壓保護功能； 對供電電源具有缺相保護功能； 具有4/20mA信號丟失保護功能； 3 ）、具有較強的監視 操作和維護功能 A-可觀察全部的電氣參數： 顯示電機電流，速度等； 顯示電機的熱狀態； 顯示變頻器的給定； 顯示電機的運行小時和KW值； B-本地和遠程控制 可選擇本地或遠程控制； 遠程控制具有多種通訊方式可選擇：Pipio通訊，Modbus通訊，Profibus DP通訊，Modbus plus通訊等 C-故障存儲器 能記錄最新的16次故障，并顯示有關故障信息，如故障時輸出電流 頻率及故障時間等； D-較強的編程功能 變頻器的參數設定或配置可通過變頻器自帶的顯示面板編程；也可通過PC機編程；也可通過網絡用通訊的方式改變變頻器內的 參數設置； ATV68變頻器是菜單式結構，編程方便簡單； 編程具有多種語言選擇； 具有宏匯編功能； 能存儲2套電機參數，一臺變頻器可控制2臺電動機； 具有返回工廠設定功能； 具有參數密碼鎖功能； 變頻器最基本的配置具有4個開關量輸入，2個模擬量輸入，1個繼電器輸出，一個模擬量輸出；這些接口的功能可以通過編程 來設定； 如果變頻器的接口數量不夠可選用I/O擴展卡，選用I/O擴展卡可再增加1個雙極性的模擬量輸入，4個開關量輸入，2個繼電器 輸出和1個模擬量輸出。 4）、變頻器具有多種應用選件 輸入電抗器 輸出電抗器 I/O擴展卡 通訊擴展卡 無線電濾波器 制動單元/制動電阻 總結 ATV68變頻器是采用先進控制技術，結構緊湊，使用方便，保護功能齊全，驅動性能優越，可靠性穩定性較高，過載倍數大，可在惡劣負載環境中使用的工程型變頻器。ATV68變頻器為歐洲生產原裝進口變頻器，符合所有國際標準和要求。 |
