外貼式液位開關 | 我們研制生產的SUN-A型外貼式超聲波液位開關，是一種新型的液位報警測量裝置，它解決了厚壁貯罐液位報警測量的難題。該液位開關主要由超聲探頭和二次表組成。探頭表面緊貼在油罐或壓力球型貯罐罐壁外側需要限位的相應位置，利用超聲技術，在液位到達該位置時，產生開關量信號，再通過電纜，將此信息傳送到位于安全區的測試儀表（二次表）。當液位超過或低于用戶所規定的高位或低位報警限時，二次表報警燈亮，并由喇叭發出蜂鳴聲，以提醒操作人員采取措施，保證安全文明生產。本設備具有開關量輸出接口，中心控制室可以從此輸出接口提取高、低位報警信息，或連接聯鎖裝置，實現自動化管理。該裝置的綜合性能居國際國內先進水平。
主要特點:
◆具有自校功能，只需按一下二次表面板上的自校鍵就可檢查本設備工作是否正常。
◆罐外安裝，不穿孔、不動火，可以在不停產情況下安裝、維護、修理、使用。體積小、安裝方便。
◆非插入式測量，對罐內液體不產生干擾，無泄露、無污染、無腐蝕。除石化油罐應用外，對衛生要求嚴格的食品罐、醫藥衛生罐，裝有腐蝕性液體的化工罐同樣適用。
◆非插入式測量，介質的溫度、比重、有無腐蝕性、有無壓力對本裝置無影響。
◆罐壁厚度范圍可達3-60mm（無夾層、無內襯、無沉積物的密實材料），有廣泛的適用性。
性能指標：
1、 重復性誤差：±5mm
2、 24V DC, ±5%
3、 繼電器輸出：60V DC1A
4、 材質：防爆型為鑄鋁，普通型為增強尼龍
5、 防護等級：IP65
6、 防爆標志：ExdIICT6
7、 主機使用環境溫度：-20℃～+60℃
8、 超聲波探頭使用環境溫度:-30℃～+70℃，（高溫型探頭使用環境溫度最高可達300℃）

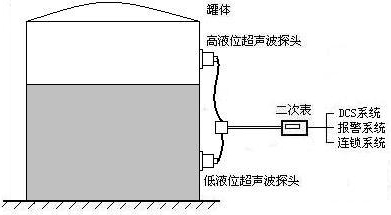

安裝示意圖:
1、 介質要求： 純凈液體、乳狀液體、懸浮狀液體
2、 材質：鋼、不銹鋼、玻璃、不發泡塑料等密實材料
3．安裝方式示意圖
■對于鐵磁性儲罐，采用磁力直接吸附；
■對于非鐵磁性儲罐，采用膠粘轉接片（鐵磁性），再用磁力吸附；
■對于直徑小于200mm的儲罐或管道，采用安裝架固定方式
|
|
