電力故障指示器

HR型無信號源接地短路故障指示器

一、產品分類

名稱	顯示方法	型號	安裝方向性	安裝固定方式
無信號源架空型接地短路故障指示器	翻牌顯示	HR-1PE-F	無方向	壓簧夾緊
無信號源架空型接地短路故障指示器	光電顯示	HR-1PE-G	色標朝向同一電源	壓簧夾緊
無信號源電纜型接地短路故障指示器	面板顯示	HR-2PE-M	無方向	皮帶抱箍壓簧夾緊
	翻牌顯示	HR-2PE-F	無方向
	光電顯示	HR-2PE-G	色標朝線同一電源側

二、 設計原理

2．1翻牌顯示原理

接地檢測原理：檢測接地瞬間的暫態電容放電電流、并且檢測到線路電壓降低時，認為線路接地,否則線路未發生接地。如圖由2#線C相3、6、9指示器翻牌顯示而12指示器仍為動作，即可判斷出D點發生接地故障。

圖一、翻牌顯示指示器

圖二、翻牌顯示接地故障原理圖

　　　

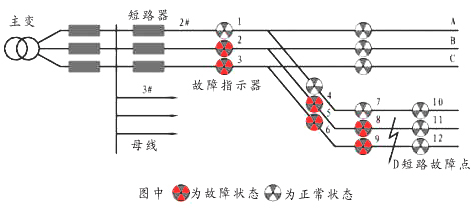

　　短路檢測原理：根據短路現象，在短路瞬間電流正突變、保護動作停電作為動作依據。由2#線B相2、5、8指示器和3#線C相3、6、9指示器翻紅牌顯示而11指示器和12指示器仍為白色，即可判斷出D點發生短路故障。
