及罐群自動化管理系統
 一、概述

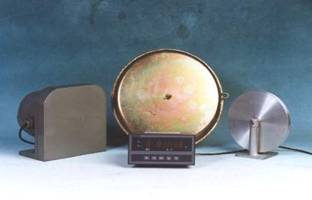

SGJY-3型光導液位計是在前兩型的基礎上，進一步改進和完善，結構更加合理、簡單，是理想的升級換代產品。測量精度很高全量程誤差2毫米，不到0.01%，可以用于"0"區最危險場所的本安型液位測量儀表。以浮子和閉環設置的測量帶及變送器等組成的液位傳感器為一次儀表，浮子感受的液位值，經變送器轉換成電信號，通過電纜傳送到儀表間的二次儀表，實現液位自動測量、顯示和高低位報警。中心控制室的計算機系統，通過"485"總線對罐群實現自動化管理?？梢噪S時模擬顯示儲罐液位圖形，打印出罐號、油品、液位、體積等。
二、主要特點
1. *********科技成果。本產品于一九九五年被國家科委評為《*********科技成果重點推廣計劃》項目。
2. 由于一次儀表測量帶的閉環設置，使該產品實現了真正的力平衡，徹底克服了同類產品中存在的由于浮子所在位置不同，帶來浮子重量的變化，而影響測量精度的問題。不論浮子在任何位置，浮子所受的力，只有被測液體的浮力與浮子自身的重力。這樣才能保證測量精度的一致性，提高測量精度。
3. 由于測量帶的閉環設置，使溫度變化導致測量帶的冷縮熱脹而影響測量精度的問題，也得以徹底解決，使測量精度非常穩定。
4. 變送器光-電轉換型由電纜傳輸，二次表提供6V，10mA電源，光-電轉換在變送器內完成，電脈沖信號送回二次表進行測量和顯示，屬本安型儀表。 5. 改進后的產品結構更加合理、精巧，與同類產品相比是結構最簡單者，用件最少，體積很小。因此可靠性高。
6. 安裝容易，安裝工作量是同類產品的五分之一到十分之一。可以現場不動火安裝，無須停電停產。維修方便。
7. 全數字化信號測量、傳輸，精度高，抗干擾能力強，可以遠距離傳輸。
8. 適用于各種油品和化工液料的液位測量。
三、技術參數
● 測量范圍：0～60mm | | - 精度：±1mm 全量程
- 分辨率：1mm
- 報警靈敏度：1mm
| | - 介質密度范圍：0.3～2.0g/cm3
- 工作壓力：常壓
| | - 防爆標志：本質安全型
- 環境溫度：-40℃～+150℃
- 介質溫度：-40℃～+600℃
- 外殼防護等級：IP65
- 傳輸信號形式及距離：數字信號傳輸小于5km
- 外形：100×250×250mm
| | 智能數據處理器（或二次表） | | - 供電電壓：220V±10% 50Hz
- 功耗：10w
| | ● 輸出：RS232或RS485 | | ● 環境溫度：-40℃～+80℃ | | ● 相對濕度：≤95% 250℃ | | 計算機監控系統 | ● CPUⅡ以上或更新（300以下）；內存32M以上，硬盤2G以上 | ● 操作系統：運行在Windows98下 | ● 通用打印機 |

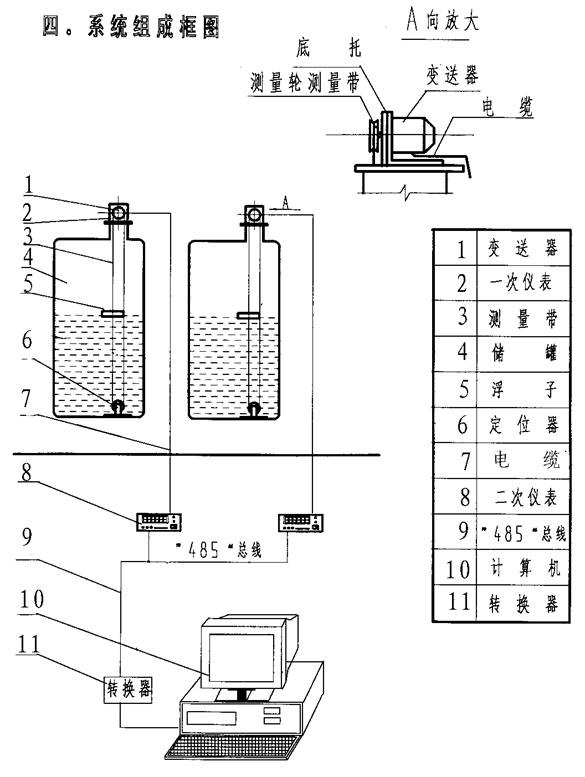

由一次表和二次表便可以組成一個單罐測量管理系統，所謂的一對一系統。多個一對一系統又可以通過"485"總線與計算機聯網，組成罐群管理系統。這里所用的一次表和二次表都是一樣的，使用、維修、管理都非常簡單容易。 五、二次表的功能
1. 本二次儀表是以單片機為核心控制部件的本安型儀表。
2. 顯示罐號、液位、高低液位報警設置值。
3. 超高、低液位聲光報警及其消除。
4. 儀表精度校正功能。詳見使用說明書。
5. 初始液位的設置、顯示。
6. 設有"485"計算機總線接口。
六、計算機管理系統
罐群集中管理，通過"485"總線與上位機聯網。制作的專用軟件適用于各用戶的使用要求，功能多，顯示直觀，操作簡單，通過該軟件的"幫助"功能，指導操作者掌握使用方法。各種數據均可在此獲得，并可通過打印機打印報表。
專用軟件的主要功能:
1. 參數設置：如號位，物科名稱，物位上下限報警值，比重、容器容積等。
2. 監控整個罐群的工作情況，實時液位高度、重量、溫度、圖表、數據一目了然。
3. 異常報警功能。
4. 幫助：指示操作者使用方法。
5. 打?。菏褂迷摴δ?，即可打印報表。
6. 記錄：使用該功能，可保存罐群檢測結果和查閱先前保存的記錄。
七、使用維護注意事項 | 1、智能數據處理器（或二次表）應安裝在安全區控制室內避免與有腐蝕性氣體接觸。
2、在正確的安裝和使用下，一般三年內勉維護。
3、如有特殊情況系統工作不正常，操作人員應立即關閉電源，通知我公司派人員進
行檢修或更換。
4、該成套系統不得隨意拆裝和更換元器件，否則出現故障一律由用戶承擔。 | 八、運 輸 保 管 | 為了確保測量系統的本安性能，在運輸與搬運過程中，應避免強烈振動和沖擊,運
輸和保管其間應防止受潮，應存放在陰涼、無腐蝕性氣體及通風良好的環境中。 |
|
