SY6000變頻器應用在印染洗布機上

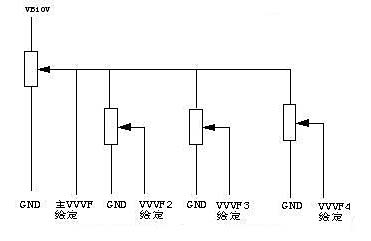

| 一、 系統工藝介紹： 印染行業是風機水泵類負載的大戶，而且有較多的機械承軸傳動，該類負載的運行時間都是連續的。各個廠家根據所加工產品品種不同、質量的不同，需要對風機、水泵、機械承軸傳動的負載作不同程度的調節，同時變頻節電器在該行業的應用后減少機械的維修，提高產品的質量給企業帶來極大的經濟效益。在原布的加工過程之中，原布經漂白或是染色之后仍有極小量的化學藥物殘留物，對人體有極大的危害。必需經過數次水洗方能除掉殘留物。在水洗的同時讓洗過的原布緊貼熱筒一起傳動，經熱筒加熱去溫，再由收卷設備收成一卷。在生產過程中主變頻器拖動，一、二組熱筒機械承軸拖動，收卷設備拖動等等必需比例連動。否則將影響產品的質量或造成設備的損壞。 二、 系統配置 本系統采用了一臺SY6000-11KW 380V的變頻器作為主變頻拖動，另外三臺SY6000-4KW 380V的變頻器其中二臺作為一、二組熱筒機械承軸變頻拖動，另一臺作為收卷設備變頻拖動。主變頻器由外接電位器給定，而加三臺由外接電位器提供可調電位再接角度電位器，由角度電位器輸出的模擬量給定。現實比例連動。電路圖如下：
三.系統功能描述： 在控制圖中，洗布機開機起動時，由操作員調節主電位器給定主變頻器拖動，另三個角度電位器同時給定其它變頻器拖動。由負載以及工藝的要求，一般起動時給定一個較小的頻率起動。再根據現在布的厚度和品質來選擇一個合適的頻率來傳動整個負載。當然此頻率速度傳動要確保熱筒加熱勻均且去溫完整。 四.注意事項 因?yàn)橄床紮C(jī)設備采用了阿爾法變頻器，它的防護等級為IP20，所以了保證變頻器長時間可靠運行，還需注意以下幾點。 1、變頻器安裝在溫度較高的洗布車間里，常常會發生絕緣劣化，所以生產車間一定要保持一定的干燥度和良好的通風，以防止水汽進入變頻器內。 2、由于洗布設備慣性較大，而各個部分一定在比例連動，要設定足夠長的起動時間，而在起動的時候給定的頻度不要太大，系統運行較穩定了才加速。 |
