變頻恒液位控制系統構成

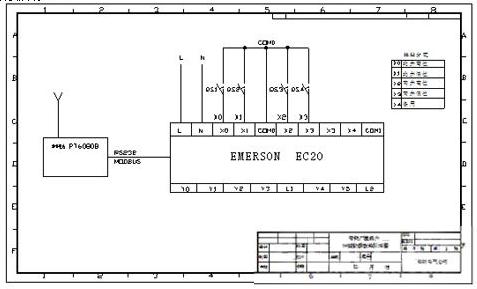

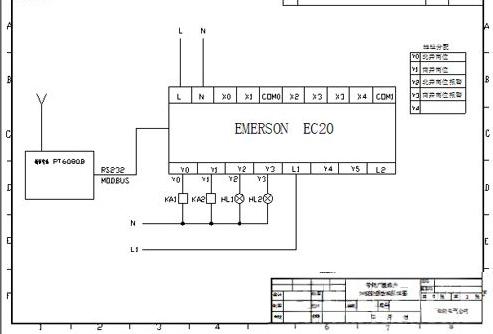

| 系統水泵電機為110KW，四級，轉速1480r/min。設計采用EV2000-4T1100P系列通用變頻器作為水泵電機控制核心。液位檢測采用百特工控公司生產FBSON-Y-05-N系列超聲波物位檢測儀，供電電源為AC220V，一體式安裝。量程******可達到5米，實際檢測水位最高1.85米。系統原理圖附圖一至三。 采用一臺EC20-1006BRA作簡單的繼電連鎖，除了和舊系統進行連鎖（互鎖），還有變頻器的簡單啟動和停止及報警。本系統還另外裝有一臺EC20-1006BRA，通過串口與一臺數傳電臺相通訊（MODBUS）,來實現和另外一個水泵房（凈環泵房）實現連鎖。當璇流井有高液位報警時，通過PLC及數傳電臺傳送到凈環泵房，由操作人員確定水泵的啟動和停止（由于二者距離太遠，且不適合電纜敷設，所以采用無線數傳的方式）。 其中璇流井內PLC設置為主站，凈環內PLC為從站。數傳電臺采用深圳科立訊生產的PT6080無線數傳電臺是利用先進的單片機技術,無線射頻技術,數字處理技術設計的功率較大,體積較小的模塊式半雙工數傳電臺,采用SMT新工藝,選用高質量的元器件。抗干擾能力強，精致堅固，結構緊湊，安裝方便。數話兼容，數傳可優先。RS232、RS485及TTL多種接口可供選擇，適應面寬。參見下面原理圖：   |
