.VG7S
|
簡介
VG7S系列變頻器是集中了富士電機邁向21世紀的先進技術開發的高性能矢量控制變頻器，追求的是擁有當前世界上最理想的控制性能和功能。
該系列產品具有能對世界各地的各種電動機實現高性能控制的多驅動功能，可內置用戶程序控制功能選件卡。對應UPAC系統，豐富的內在功能使其對上下搬運裝置（起重機、立體停車場）、卷取機、注塑成型機、纖維機械、鋼鐵生產線等機械和設備能實現高性能控制和降低成本投資。
另外，寬廣的容量范圍、標準產品符合世界各地區標準和配有多重語言的鍵盤顯示面板等。使VG7S適合在世界各地應用。 |
| 1. 達到同類產品中的最高控制性能 |
◆ 速度控制精度:±0.005%（使用帶PG的專用電動機構成矢量控制時，比本公司以前產品提高１倍）

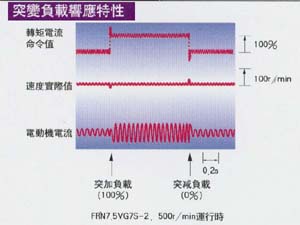

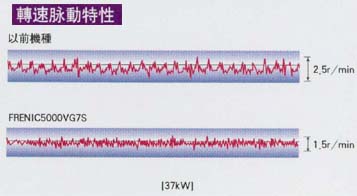

上圖表明:速度頻率響應為VG5的２倍，數字速度控制精度提高10倍，電流控制響應為以前的4倍，低速時轉速脈動降低為富士以前產品的60%（１Hz）。
◆ 速度響應:100Hz（使用帶PG的專用電動機構成矢量控制時，比本公司以前產品提高１倍）
◆ 電流響應:800Hz（使用帶PG的專用電動機構成矢量控制時，比本公司以前產品提高４倍）
◆ 轉矩控制精度（線性度）達到±3%
| 2. 適應各種控制方式（多驅動功能） |
◆ 配合各種電動機，有４種控制方式可選用。
對感應電動機：矢量控制、無傳感器矢量控制、V/F控制。
對同步電動機：矢量控制（必須使用選件）
◆ 容量范圍0.75～400KW各機種為統一規范，構成系統方便
◆ 標準產品對應３種規范
規范分類 | 過 載 | 主要用途 | 載 頻 | CT規范 | 160% | 恒轉矩負載 | 高載頻 | VT規范（低１級） | 110% | ２次方遞減負載 | 低載頻 | HT規范 | 200%/170% | 上下搬運裝置 | 高載頻 |
| 4. 充實的聯網功能 |
◆ 標準裝有RS485通信功能，相應還有T-Link、SX總線等選件。
◆ 對應有各種開放總線選件（Profibus-DP、Device NET、Interbus-S、ModbusPlus、CAN Open）。
◆ 備有支持變頻器的輸入程序（選件），對應使用Windows，能較容易設定功能碼。

通過內裝的RS485（******38,400bps）可以和計算機連接，按照變頻器支持輸入程序，可以設定變頻器的動作環境。
按照Windows95/98、NT動作，除運行監視、功能設定外，增加了實時圖跡和歷史圖跡功能。 ◆ 自整定功能的充實
能在電動機停止?fàn)顟B(tài)進行電動機常數的自整定。
◆ 內藏制動單元
200V系列55KW級以下和400V系列110KW級以下內部都裝有制動單元，使設備和裝置小型化。
◆ 內藏抑制負載振動用觀察器功能
◆ 附有對應負載控制功能
能實現輕負載時無級倍速控制。
◆ 具有位置控制功能
◎零速鎖定控制
◎使用脈沖列輸入選件能實現位置同步控制
◎使用選件能實現定位控制
◆ 豐富的I/O，共23點 | | 輸入 | 輸出 | 模擬 | 3點 | 3點 | 數字 | 11點 | 6點 |
◆ 內藏PG反饋卡
◎電壓能用15V或12V
◎使用選件亦適合用于線速度驅動
| 7. 維護／保護功能充實 |
◆ I/O端子檢查功能
◆ 主電路電容器壽命判斷
◆ 存儲和顯示累計運行時間
◆ 顯示輸出電壓、散熱板溫度、轉矩計算值等運行狀況
◆ 詳細記錄跳閘時的數據
◆ 能設定電子熱繼電器的熱時間常數，以能適合應用于各種電動機
◆ 標準設有輸入缺相保護功能，防止電源缺相損壞變頻器
◆ 能用PTC熱敏電阻保護電動機
◆ 標準設有抑制高次諧波電流的直流電抗器連接端子
| 8. 操作簡單的對話式鍵盤面板 |
◆ 標準設有參數覆寫功能
能簡單地將1臺變頻器的功能數據覆寫到另外變頻器中
◆ 按原來方式的遠程操作
使用延伸電纜選件，可以將鍵盤面板從變頻器上移出實現遠程操作。
◆ 顯示語言可選用包括日、英、德、法、意、西班牙和中文等7種
◆ 可通過鍵盤面板（當?shù)兀┗蚩刂贫俗樱ㄟh(yuǎn)方）實現點動運行
◆ 在鍵盤面板上能操作切換面板運行（當?shù)兀┖投俗舆\(yùn)行（遠方）方式
| 9. 符合各地區標準 |
◆ 標準系列符合EC指令（CE標志）、UL規格和CUL規格，適用于歐洲、北美和加拿大地區，使海內外的裝置和機械的規范實現統一化。
◆ 如連接EMC濾波器選件，則能符合歐洲EMC指令。
|
