深川變頻器應用在精密雕刻機上

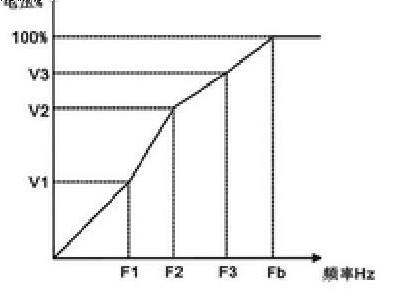

| 案例特點：輸出頻率范圍寬：0—1500Hz / 有多段VF曲線 / 可提供拷貝鍵盤 1、 雕刻機的功能需求 控制方式選擇用多段VF曲線。 需要端子控制作為命令源，二線式端子控制：只需一個正轉命令FWD。 頻率源為模擬量設定（電腦控制板輸出0～10VDC），只需要從AI1口輸入頻率指令即可。 最高運行轉速一般在24000r/min，換算變頻器的運行頻率為400Hz（2級的高速電機），最低的切削轉速為2000r/min，我們EH600M系列產品最高輸出頻率可以達到1500Hz,EH600A系列產品最高輸出頻率是650Hz（非標高頻專用機型可以輸出1500Hz）,可以很好的滿足其要求。 加速和減速時間根據客戶自身需求，一般在20～30s。 需要故障信號輸出信號(繼電器)和故障復位信號（RST輸入）。 由于雕刻機用戶都是設備配套廠家,所以需要提供拷貝鍵盤來實現參數的快速設置。 2、 雕刻機的性能需求 全速度范圍內速度波動小。 低速力矩大，可以保證低轉速切削。 加減速的時間盡量短。 我們最低的切削轉速可以在500r/min以下。我公司的SVF3000變頻器可以做多段VF曲線，可以很好的控制高低速的不同轉矩提升，因此能很好的滿足高速雕刻機上的要求。  F0.02: 1：端子命令通道 F0.03: 2：AI1 F0.11: 上限頻率：400.0Hz F0.13: 加速時間：20～30s F0.14: 減速時間：20～30s F1組(電機參數)：根據高速電機銘牌輸入。 F2.00: 1：多點V/F曲線 F2.01: V/F頻率點1：0.0Hz F2.02: V/F電壓點1：2 .0～4.0% F2.03: V/F頻率點2：100.0Hz F2.04: V/F電壓點2：26.0～30.0% F2.05: V/F頻率點3：300.0HZ F2.06: V/F電壓點3：75.0～80.0% F2.08: 轉矩提升截止頻率：400.0Hz 根據實際情況可以對F2組參數進行適當調整，保證其在切削狀態下不過流。 |
