中達電通PUTNC-H4通用系統介紹

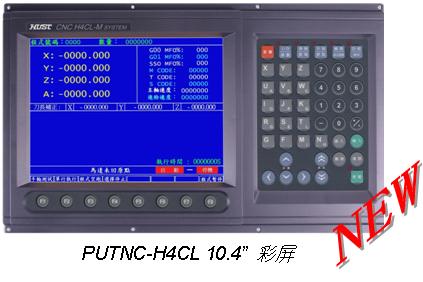

PUTNC-H4數控系統是中達電通公司針對產業機械的運動控制需求開發的一款通用型CNC數控系統。該CNC系統******的特點就是開放的系統架構，其CNC的狀態信號S bit含義、內置PLC的指令信號C bit含義、系統特殊寄存器R含義、以及系統內部特殊變量V定義，被完全開放給機床制造商使用，設計者只需配合專用的PLC編輯軟件和LCD畫面編輯軟件就可以對產品進行二次開發，從而打造出符合產業機械工藝要求和最終用戶操作要求的客制化CNC系統，如圖1所示。  圖1PUTNC-H4數控系統 PUTNC-H4通用系統的特點：開放式的系統架構，內含嵌入式 PLC ，可應用各類產業機械和自動化設備。高清晰LCD液晶顯示，用戶可以自行規劃畫面內容。配合PLC開發，可面板自定義按鍵功能，使操作更靈活。******4軸伺服接口, 響應可達500Kpps。 解析度可設定至 7 位數，全閉環控制架構，控制精度更高。******提供2組D/A輸出、A/D輸入。提供標準的24點輸入和16點輸出，可選配I/O擴展單元，56點輸入，64點輸出。具有主仆模式功能和被動ENCODER反饋功能，輕松構建主從追隨和同步裁剪功能。支持標準G代碼，提供變量表格編程和教導程序輸入功能，編程更靈活。更具有MACRO宏指令，可以進行數學、邏輯運算，NC編程功能更強大。程序存儲容量 512K byte，NC程序組別高達1000組。提供RS232C標準接口，可連接個人電腦(PC)實現DNC 在線加工功能。 |
