數控仿形銑原數控系統介紹

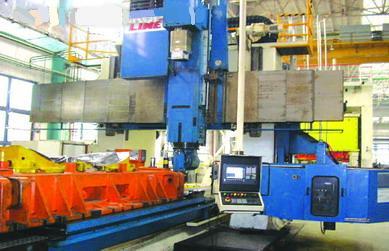

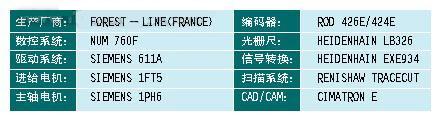

FOREST-LINE 3＋2軸數控仿形銑床為龍門式加工中心（見圖1），工作臺臺面2m×4m，載重30t，X軸行程4500mm，Y軸行程3000mm，Z軸行程1200mm，W橫梁軸行程640mm。數控仿形銑加工中心配有刀具庫和附件庫，刀具庫為旋轉盤式，可容納30把刀具；附件庫有3個附件頭，它們分別為：RM40多功能銑頭、AL40加長銑頭、護板銑頭。  圖1 數控銑加工中心工藝布置圖 數控仿形銑加工中心有1個主軸；7個數控軸：X軸、Y軸、Z軸、A軸、C軸、刀庫軸、附件軸；一個PLC軸：W橫梁軸。其中X/Y/Z三軸可插補聯動，若使用RM40多功能銑頭則增加A軸和C軸，C軸由主軸電機驅動，且A軸和C軸均由鼠牙盤定位；W軸為橫梁軸，不屬于數控軸，由受控于數控系統PLC的一臺LS變頻器驅動，只有上下兩個極限位置，屬PLC軸。由以上描述知3＋2軸數控仿形銑加工中心實際上指插補聯動的X/Y/Z三軸加上能實現斜面加工的A/C兩軸。X、Y、Z三軸的位置反饋采用HEIDENHAIN LB326光柵尺，經EXE進行信號轉接后聯入NUM760F。W軸橫梁軸由LEROY SOMER變頻器進行高低兩位置的調節控制。 機床數控系統改造前配置簡述SINUMERIK 840D數控系統在數控銑上的組態描述  |
